KSt/E - Датчик температуры кабельного типа - стекловолоконный кабель





Датчик температуры кабельного типа со стекловолоконным кабелем предназначен для измерения температуры жидкостей и газов в сфере HVAC (отопление, вентиляция и климатизация). Имеет расширенный диапазон измеряемых температур: от -50 до +250°C. Измерительный элемент помещен в гильзу из нержавеющей стали, защищающую его от вибрации, механических ударов и жестких условий протекания технологического процесса. Датчик водонепроницаем и устойчив к коррозии. Датчик может быть использован для измерения температуры как с погружной гильзой, так и без нее. Вы можете выбрать соединительный кабель 2 м, 3 м, 4 м или 5 м. Стандартным является соединительный кабель 2 м и диаметром 6 мм.

Качество продукта "Made in Germany"





Технические характеристики:
Измерительный элемент:
Pt100, Pt1000, Ni 1000
Диапазон измерения:
-50...+250°C
Измеряемый ток:
1 мА
Сопротивление изоляции:
100 МОм, при 20°C и 500 В пост. тока
Соединительный кабель:
стекловолокно с плетением из нержавеющей стали (концы свободны)
Длина кабеля:
стандартная длина от 2м до 5м (другая длина по запросу)
Тип подключения:
2-х проводное
Материал датчика
нержавеющая сталь 1.4571
Размер датчика:
6 х 50 мм
Класс защиты:
IP65 (влагонепроницаемый)
Температура хранения:
-30...+100 °C
Рабочая температура:
-50...+250 °C



Модели:
Модель
Измерительный элемент
Длина кабеля
Сертификат
KSt/E-10/2
Pt100
2 м
СЕ, ГОСТ
KSt/E-10/3
Pt100
3 м
СЕ, ГОСТ
KSt/E-10/4
Pt100
4 м
СЕ, ГОСТ
KSt/E-10/5
Pt100
5 м
СЕ, ГОСТ
KSt/E-20/2
Pt1000
2 м
СЕ, ГОСТ
KSt/E-20/3
Pt1000
3 м
СЕ, ГОСТ
KSt/E-20/4
Pt1000
4 м
СЕ, ГОСТ
KSt/E-20/5
Pt1000
5 м
СЕ, ГОСТ
KSt/E-30/2
Ni1000
2 м
СЕ, ГОСТ
KSt/E-30/3
Ni1000
3 м
СЕ, ГОСТ
KSt/E-30/4
Ni1000
4 м
СЕ, ГОСТ
KSt/E-30/5
Ni1000
5 м
СЕ, ГОСТ



Электрическая схема подключения

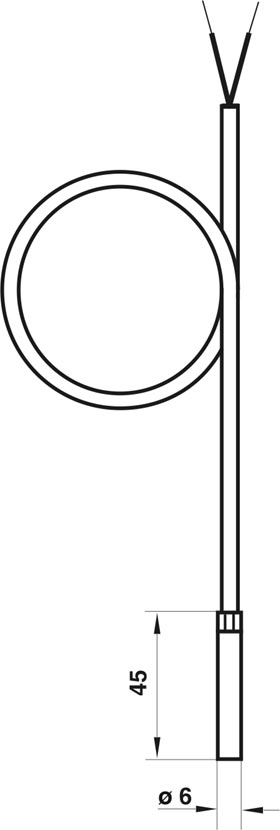

Чертеж с размерами





Качество продукта "Made in Germany"
