ДАТЧИКИ СКОРОСТИ ПОТОКА ВОЗДУХА И ГАЗОВ. АНЕМОМЕТРЫ, ТЕРМОАНЕМОМЕТРЫ, ТРУБКИ ПИТО, ТЕРМОЭЛЕКТРИЧЕСКИЕ ДАТЧИКИ ПОТОКА. AHLBORN ALMEMO® (Германия).

Датчики воздушного потока Almemo^® - Каталог продукции на русском языке (477 Кб).

Для измерения температуры, скорости и объёма воздушного потока в системе Almemo^® используются три типа приборов, отличающихся диапазонами измерений и рабочей температурой:

- Трубки Пито;

- Анемометры с крыльчаткой;

- Термоанемометры с измерительной головкой.

Анемометр

Анемометр с крыльчаткой FV A915 S120 / S140
для измерения скорости воздушных и газовых потоков

Высокоточный анемометр с алмазными подшипниками. Алюминиевая крыльчатка Ø 22 мм со съемной головкой.

Измерительный диапазон FV A915 S120: 0.4...20 м/с;

Измерительный диапазон FV A915 S140: 0.5...40 м/с;

Точность: ±1.5% от измеренной величины.

Разрешение: 0.01 м/с;

Длина датчика: 175 мм.

ALMEMO^® разъем и кабель 1,5 м.

Анемометр

Анемометр с крыльчаткой FV A915 S220 / S240
для измерения скорости воздушных и газовых потоков

Высокоточный анемометр с алмазными подшипниками. Алюминиевая крыльчатка Ø 11 мм со съемной головкой.

Измерительный диапазон FV A915 S220: 0.6...20 м/с;

Измерительный диапазон FV A915 S240: 0.7...40 м/с;

Точность: ±3% от измеренной величины.

Разрешение: 0.01 м/с;

Длина датчика: 165 мм.

ALMEMO^® разъем и кабель 1,5 м.

Анемометр

Анемометр с крыльчаткой FV A915 SMA1
для измерения скорости воздушных и газовых потоков

Высокоточный анемометр с алмазными подшипниками. Алюминиевая крыльчатка Ø 80 мм со съемной головкой.

Измерительный диапазон: 0.2...20 м/с;

Точность: ±1.5% от измеренной величины.

Разрешение: 0.01 м/с;

Длина датчика: 235 мм.

ALMEMO^® разъем и кабель 1,5 м.

Встроенный датчик температуры NTC (опция OV9915TE).

Анемометр
с объемным расходом

Анемометр с крыльчаткой и воронкой FV A915 MA1
для измерения скорости и объема воздушного потока

Анемометр несъемной латунной крыльчаткой Ø 80 мм, головка несъемная. В комплекте съемная воронка Ø 200 мм для определения объема воздушного потока (до 275 м³/ч).

Измерительный диапазон: 0.2...20 м/с;

Точность: ±1.5% от измеренной величины.

Разрешение: 0.01 м/с;

Длина датчика: 235 мм.

ALMEMO^® разъем и кабель 1,5 м.

Встроенный датчик температуры NTC (опция OV9915TE).

Трубки Пито

Трубки Пито

Скорость воздушного потока определяется динамическим и статическим давлением. Трубки Пито имеют прочную конструкцию, надежны и доступны в исполнении из нержавеющей стали или никелированной латуни. Они подключаются к измерительному прибору ALMEMO® с помощью силиконовой трубки и модуля дифференциального давления FDA 602 S1K / S6K.

Преимущества: трубки Пито особенно подходят для измерения высоких скоростей потока, в условиях экстремальных нагрузок и высоких температур (до 600°C в зависимости от модели). Они просты в обращении. Недостатки: результаты измерений трубкой Пито зависят от температуры, от точности ориентации прибора в потоке, имеют ограниченную точность (не работают при низких скоростях потока ), чувствительны к турбулентным потокам.

Ø головки: от 3 до 20 мм;

Ø рукоятки: от 6 до 20 мм;

Длина: 300...2000 мм;

Макс. рабочая температура: 150...600°C.

Измерительный коннектор FDA 602 S1K / S6K
для измерения дифференциального давления/скорости потока с помощью трубок Пито

Компактный измерительный коннектор ALMEMO® для измерения дифференциального давления (Па) и скорости потока воздуха/газов (м/с) с помощью трубок Пито. Напрямую подключается ко входу любого измерительного прибора и регистратора данных ALMEMO®. Поставляется с заводским калибровочным сертификатом и комплектом силиконовых трубок (2 м).

Измерительный диапазон дифференциального давления FDA 602 S1K: ±1250 Па (1...40 м/с);

Измерительный диапазон дифференциального давления FDA 602 S6K: ±6800 Па (2...90 м/с);

Точность: ±0.5% от конечного значения;

Температурный дрейф: < ±1.5% от конечного значения.

Термоанемометр

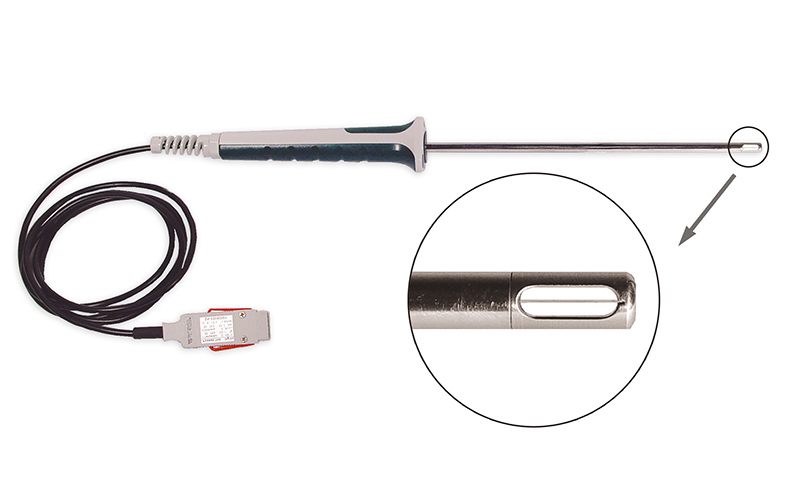

Термоанемометр FV A935-TH4 (0.08...2 м/с, -20...+70°C)
для высокоточного измерения температуры и скорости воздушного потока

Датчик предназначен для измерения температуры и скорости воздушного потока в труднодоступных местах и стесненных условиях. Высокоточный, имеет температурную компенсацию в диапазоне 0...50°C. Имеет сенсорную трубку Ø 6 мм, ручку (длина с ручкой 210 мм), ALMEMO® разъем и соединительный кабель 1,5 м. Не зависит от направления потока воздуха относительно сенсорного элемента.

Скорость потока:

Измерительный диапазон: 0.08...2 м/с;

Точность: ±0.04% +1% от измеренной величины;

Разрешение: 0.001 м/с;

Температура:

Измерительный диапазон: -20...+70°C;

Точность: ± 0.7°C в диапазоне 0...+50°C и > 0.5 м/с;

Разрешение: 0.1°C;

Термоанемометр

Термоанемометр FV A935-TH5 (0.2...20 м/с, -20...+70°C)
для высокоточного измерения температуры/скорости воздушного потока

Датчик предназначен для измерения температуры и скорости воздушного потока в труднодоступных местах и стесненных условиях. Высокоточный, имеет температурную компенсацию в диапазоне 0...50°C. Имеет сенсорную трубку Ø 6 мм, ручку (длина с ручкой 210 мм), ALMEMO® разъем и соединительный кабель 1,5 м. Не зависит от направления потока воздуха относительно сенсорного элемента.

Скорость потока:

Измерительный диапазон: 0.2...20 м/с;

Точность: ±0.2% +2% от измеренной величины;

Разрешение: 0.01 м/с;

Температура:

Измерительный диапазон: -20...+70°C;

Точность: ± 0.7°C в диапазоне 0...+50°C и > 0.5 м/с;

Разрешение: 0.1°C;

Термоанемометр

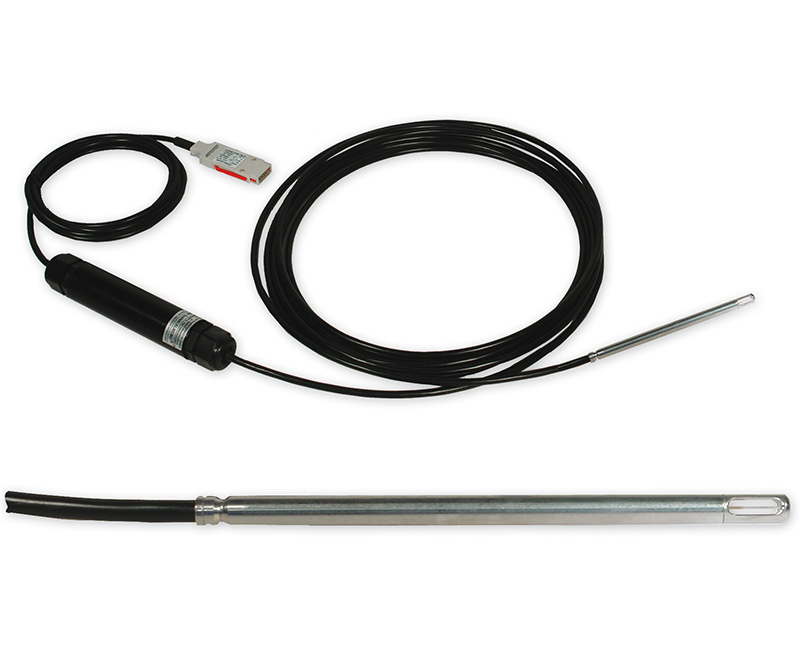

Термоанемометр FV A935-TH4Kx (0.08...2 м/с, -20...+70°C)
для высокоточного измерения температуры и скорости воздушного потока

Датчик предназначен для измерения температуры и скорости воздушного потока в труднодоступных местах и стесненных условиях. Высокоточный, имеет температурную компенсацию в диапазоне 0...50°C. Не зависит от направления потока воздуха относительно сенсорного элемента. Имеет сенсорную трубку Ø 6 мм (длина 80 мм или 300 мм) и корпус, в котором размещена электронная измерительная часть. Сенсорная трубка отделена от корпуса с электроникой кабелем 5 м. В комплект входят ALMEMO® разъем и кабель для подключения к измерительному прибору 1,5 м. В качестве опции комплектуется телескопическим удлинителем Ø 15...24 мм, 330...1010 мм (кабель проходит внутри трубки удлинителя).

Скорость потока:

Измерительный диапазон: 0.08...2 м/с;

Точность: ±0.04% +1% от измеренной величины;

Разрешение: 0.001 м/с;

Температура:

Измерительный диапазон: -20...+70°C;

Точность: ± 0.7°C в диапазоне 0...+50°C и > 0.5 м/с;

Разрешение: 0.1°C;

Термоанемометр

Термоанемометр FV A935-TH5Kx (0.2...20 м/с, -20...+70°C)
для высокоточного измерения температуры и скорости воздушного потока

Датчик предназначен для измерения температуры и скорости воздушного потока в труднодоступных местах и стесненных условиях. Высокоточный, имеет температурную компенсацию в диапазоне 0...50°C. Не зависит от направления потока воздуха относительно сенсорного элемента. Имеет сенсорную трубку Ø 6 мм (длина 80 мм или 300 мм) и корпус, в котором размещена электронная измерительная часть. Сенсорная трубка отделена от корпуса с электроникой кабелем 5 м. В комплект входят ALMEMO® разъем и кабель для подключения к измерительному прибору 1,5 м. В качестве опции комплектуется телескопическим удлинителем Ø 15...24 мм, 330...1010 мм (кабель проходит внутри трубки удлинителя).

Скорость потока:

Измерительный диапазон: 0.2...20 м/с;

Точность: ±0.2% +2% от измеренной величины;

Разрешение: 0.01 м/с;

Температура:

Измерительный диапазон: -20...+70°C;

Точность: ± 0.7°C в диапазоне 0...+50°C и > 0.5 м/с;

Разрешение: 0.1°C;

Термоэлектрический
датчик потока

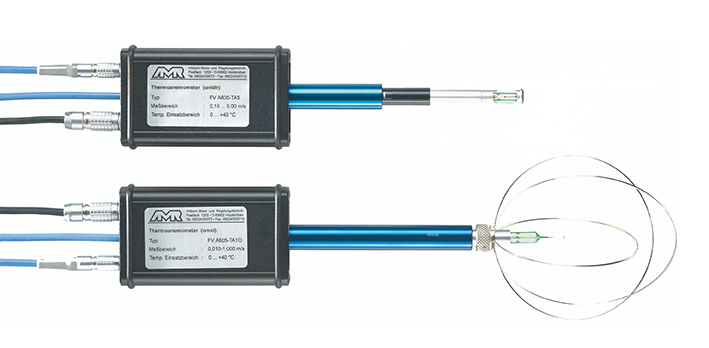

Термоэлектрический датчик потока FV A605 TA1 (0.01...1 м/с)
для высокоточного измерения скорости потока сухого воздуха и инертных газов

Прибор имеет измерительную трубку с микро-термистором подогрева и прецизионным NTC резистором для автоматической компенсации температурных воздействий. Предназначен для измерения низких скоростей воздушных потоков и инертных газов в системах управления и мониторинга. Измерительная электроника располагается в отдельном модуле. Высокая точность измерений обеспечивается системой температурной компенсации в диапазоне 0...40°C и точной калибровкой прибора на заводе-изготовителе с помощью лазерной аэродинамической трубы Допплера (прилагается калибровочный сертификат SN EN 45001).

Прибор с измерительной трубкой 300 мм, с отверстием 9 мм для контакта термистора со средой измерения, измеряет скорость потока только в одном направлении. Прибор с измерительной трубкой 310 мм и защитной сетчатой сферой Ø 110 мм не зависит от направления потока воздуха относительно сенсорного элемента.

Доступны 2 варианта прибора:

- с временем отклика 2 с, с функцией сглаживания выходного сигнала;

- с временем отклика 100 мс, без функции сглаживания.

Измерительный диапазон FV A605 TA1: 0.01...1 м/с;

Разрешение 0.001 м/с;

Точность: ±1.0 % от конечного значения и ±1.5% от измеренной величины;

Термоэлектрический
датчик потока

Термоэлектрический датчик потока FV A605 TA5 (0.15...5 м/с)
для высокоточного измерения скорости потока сухого воздуха и инертных газов

Прибор имеет измерительную трубку с микро-термистором подогрева и прецизионным NTC резистором для автоматической компенсации температурных воздействий. Предназначен для измерения низких скоростей воздушных потоков и инертных газов в системах управления и мониторинга. Измерительная электроника располагается в отдельном модуле. Высокая точность измерений обеспечивается системой температурной компенсации в диапазоне 0...40°C и точной калибровкой прибора на заводе-изготовителе с помощью лазерной аэродинамической трубы Допплера (прилагается калибровочный сертификат SN EN 45001).

Прибор с измерительной трубкой 300 мм, с отверстием 9 мм для контакта термистора со средой измерения, измеряет скорость потока только в одном направлении. Прибор с измерительной трубкой 310 мм и защитной сетчатой сферой Ø 110 мм не зависит от направления потока воздуха относительно сенсорного элемента.

Доступны 2 варианта прибора:

- с временем отклика 2 с, с функцией сглаживания выходного сигнала;

- с временем отклика 100 мс, без функции сглаживания.

Измерительный диапазон FV A605 TA5: 0.15...5 м/с;

Разрешение 0.01 м/с;

Точность: ±0.5 % от конечного значения и ±1.5% от измеренной величины;

Высокотемпературный
термоанемометр

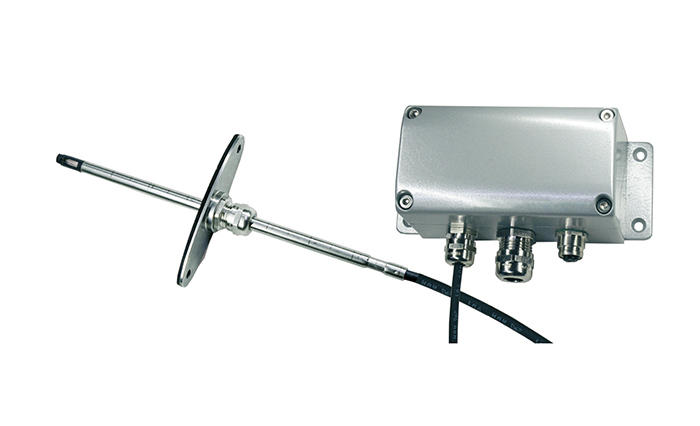

Высокотемпературный термоанемометр MT8636THx

Для измерения температуры и скорости воздушных и газовых потоков до 40 м/с.

Диапазон рабочих температур: -40...+120°C.
