KSM/E - Датчик температуры кабельного типа с преобразователем выходного сигнала - высокоточный







Датчик температуры кабельного типа KSM/E с изоляцией из силикона предназначен для высокоточного измерения температуры жидкостей и газов в сфере HVAC (отопление, вентиляция и климатизация) и преобразования ее в стандартный аналоговый сигнал выхода 0...10 В или 4...20 мА. Измерительный элемент расположен внутри гильзы из нержавеющей стали, которая защищает его от механических повреждений. Гильза прочно соединена с 2 метровым кабелем, имеющим силиконовую изоляцию. Датчик устанавливается в погружную гильзу или крепится винтовым хомутом, поставляемым в комплекте, к поверхности неподвижных объектов. Прочный корпус позволяет использовать датчик в жестких условиях эксплуатации.



Датчик имеет высокую точность измерений: погрешность датчика: + 0,2 К + макс. 3% от диапазона измерения. Диапазоны измеряемых температур: -50...+50°C, -50...+150°C, -30...+70°C, -20...+50°C, -20...+80°C, -20...+120°C, -20...+150°C, 0...+50°C, 0...+100°C, 0...+150°C, 0...+200°C. Датчик имеет преобразователь сигнала температуры в активный сигнал 0...10В (3-х проводное подключение) или 4...20мА (2-х проводное подключение).



Качество продукта "Made in Germany"





Технические характеристики:
Измерительный элемент:
Pt100 DIN EN 60751, класс B
Напряжение питания (выход 0-10 В):
24 В перем./пост. тока
Напряжение питания (выход 4....20 мА):
10...30 В пост. тока (Ubmin = 10V + Rload*0,02A)
U-Выход (0-10В):
0...10 В (3-х провод.) мин. сопротивление 100 кОм
I-Выход (4...20мА):
4...20мА (2-х провод.) Rb (Oм) = (Ub-7,5В)/22мА
Электромагнитная совместимость:
IEC 801
Диапазон измерения температуры:
11 диапазонов измерения (выбираются встроенным DIP-переключателем)
Диапазоны:
-50...+50°C, -50...+150°C, -30...+70°C, -20...+50°C, -20...+80°C, -20...+120°C, -20...+150°C, 0...+50°C, 0...+100°C, 0...+150°C, 0...+200°C (другие диапазоны по запросу)
Погрешность:
+ 0,2 К + макс. 3% от диапазона измерения
Способ подсоединения:
винтовой зажим до 1.5 мм2
Кабельный ввод:
М16
Тип подключения:
2-х /3-х проводное
Корпус:
пластиковый, белый, RAL 9010
Размеры корпуса:
Д 64 x Ш 58 x В 34,5 мм
Кабель датчика:
2 м, силиконовая изоляция (другой тип кабеля по запросу)
Защитная гильза датчика:
6 х 50 мм, нержавеющая сталь 1.4571, влагонепроницаемое соединение с кабелем
Класс защиты:
IP65, прибор с дисплеем IP20
Класс защиты датчика:
IP68 (влагонепроницаемый)
Нормы:
Сертификат ГОСТ РФ, СЕ, электромагнитная совместимость согласно EN 61326-1 2006, EMV директива 89/336/EWG
Температура хранения:
-20...+50°C
Рабочая температура электроники:
-20...+50°C (с дисплеем 0...+50°C)
Рабочий диапазон относительной влажности, r.H.:
макс. 98% относительной влажности, без образования конденсата
Дисплей:
доступны модели с жидкокристалическим дисплеем (для отображения текущих значений измеряемой температуры) и без дисплея



Модели:
Модель
Диапазон измерения
(предустановленный)
Выход
Кабель
Сертификат
Вариант
KSM/E-I
0...+100°C
4...20 мA
2 м, силиконовый кабель
CE, ГОСТ
без дисплея
KSM/E-ID
0...+100°C
4...20 мA
2 м, силиконовый кабель
CE, ГОСТ
с дисплеем
KSM/E-U
0...+100°C
0-10 В
2 м, силиконовый кабель
CE, ГОСТ
без дисплея
KSM/E-UD
0...+100°C
0-10 В
2 м, силиконовый кабель
CE, ГОСТ
с дисплеем

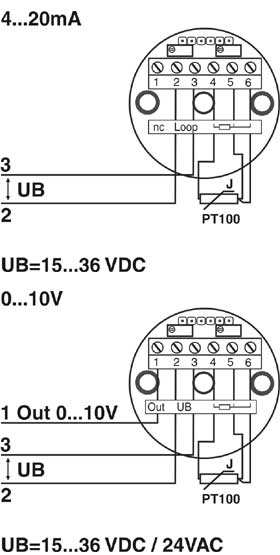

Электрическая схема подключения









Чертеж с размерами





Информация, каталоги





Преобразователь Температуры 0-10 В / 4...20 мА
Обзор модели на русском языке.

- 16 диапазонов измерения температуры
- выбор диапазона DIP-переключателем
- широкий выбор моделей и применений
- высокая точность измерений
- быстрый и легкий монтаж





Скачать буклет (.pdf, 1126 Кб)









Качество продукта "Made in Germany"



За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
