Рукавный фильтр СРФ-Б 50000 - 2 000 000 м3/ч
Рукавный фильтр СРФ-Б для больших расходов очищаемого газа, производительность от 50000 до 2000000 м3/ч





Фильтр серии СРФ-Б представляет собой современный рукавный фильтр, разработанный для использования в аспирационных и газоочистных системах с большим расходом очищаемого газа от 50 000 м3/ч до 2 000 000 м3/ч и выше. При проектировании фильтра СРФ-Б уделялось особое внимание снижению эксплуатационных расходов (снижение перепада давления и расхода сжатого воздуха). Разработано оригинальное "сотовое" расположение рукавов в корпусе фильтра, что позволило плотнее упаковать рукава и получить фильтр большей производительности при меньших габаритах. Рукавный фильтр СРФ-Б рассчитан на непрерывную эксплуатацию и полностью автоматизирован (что дает возможность минимизировать штат обслуживающего персонала). Система автоматики позволяет интегрировать управление фильтром в любой технологический процесс.



Особенности фильтра СРФ-Б





1. Высокая концентрация пыли на входе в фильтр до 60 г/м3 и низкая остаточная запыленность не более 10 мг/м3.

2. Фильтр поставляется в виде блоков, каждый блок разработан под транспортные габариты (перевозка осуществляется автотранспортом).

3. Возможность разделения фильтра на секции, с возможностью выведения из работы отдельных секций для проведения профилактических работ и замены фильтровальных рукавов без остановки производства.

4. Оптимальное "сотовое" расположение рукавов в корпусе фильтра, позволяющее плотнее упаковать рукава и получить фильтр большей производительности при меньших габаритах.

5. Установка и снятие фильтровальных рукавов осуществляется сверху.

6. Формирование импульса сжатого воздуха для регенерации рукавов осуществляется соленоидными клапанами производства фирм ASCO (Голландия), SMC (Япония). Клапаны характеризуются длительным сроком службы: не менее 1000000 срабатываний.

7. Варианты исполнения фильтра:
- взрывозащищенное;
- высокотемпературное;
- оснащение различными устройствами выгрузки бункера (ручной затвор, шнек, шлюзовой перегрузчик).

8. Нестандартное исполнение:
- изменение высоты фильтра;
- изменение сторон обслуживания;
- изменение ориентации патрубков входа и выхода воздуха.



Принцип работы рукавного фильтра СРФ-Б

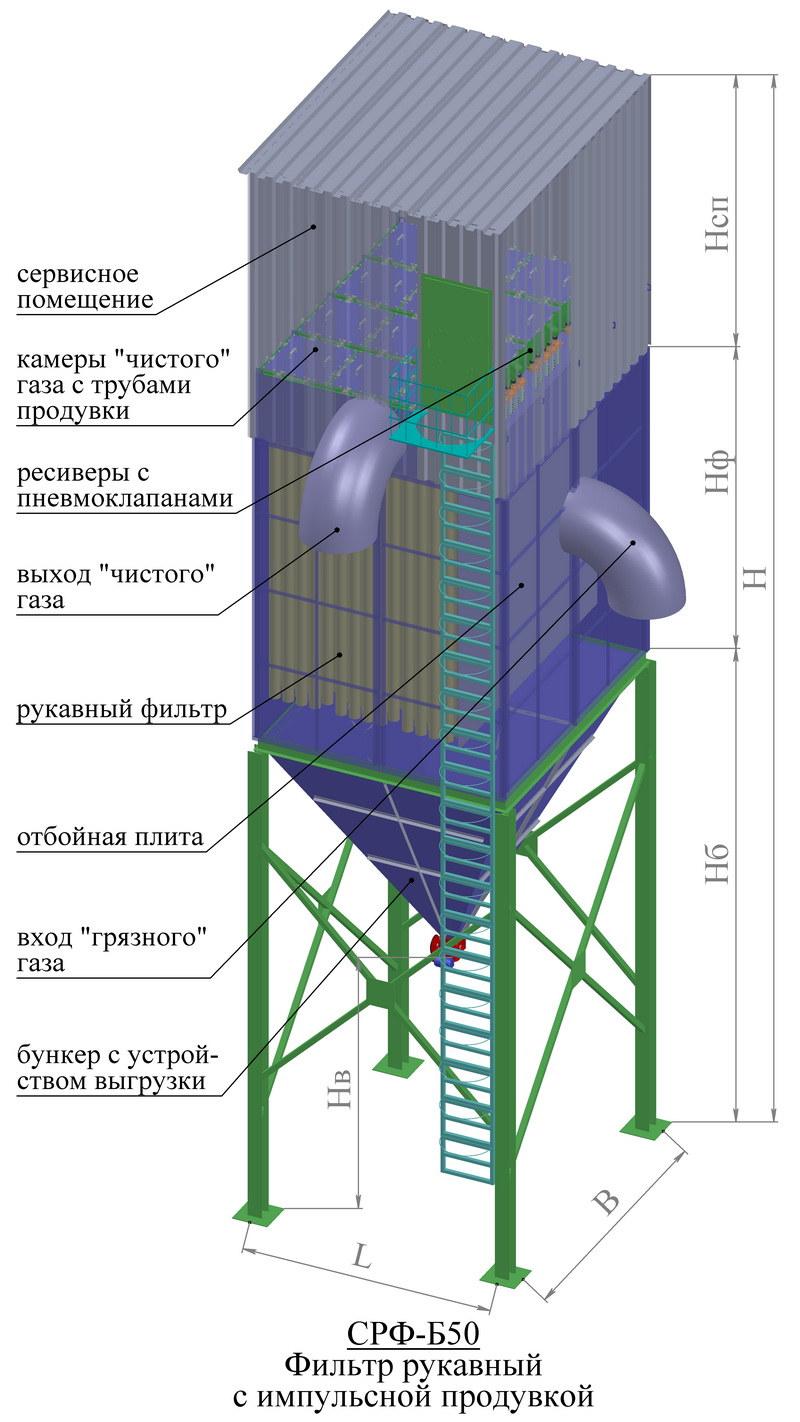

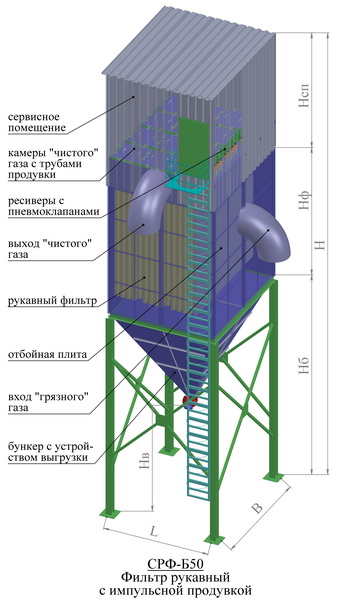

Рукавный фильтр СРФ-Б состоит из рукавного корпуса, разгрузочного бункера с устройством выгрузки, камер грязного и чистого газа. Сверху фильтр имеет сервисное помещение для удобства замены рукавов и защиты от атмосферных осадков. Запыленный газ поступает в коллектор грязного газа, далее через окна коллектора (предназначенные для равномерного распределения газовой нагрузки на все рукава) газ попадает в рукавный корпус фильтра, где крупная фракция пыли оседает в бункер, а остальная часть пыли задерживается на фильтровальных рукавах. Очищенный газ проходит внутрь рукавов и выходит в чистую камеру фильтра и через коллектор чистого газа направляется в дымовую трубу.
Автономность и работоспособность рукавного фильтра обеспечивает система автоматической регенерации фильтровальных рукавов импульсами сжатого воздуха, срабатывающая при достижении определенного гидродинамического сопротивления на рукавах фильтра. Пыль сбивается с поверхности рукавов ударной волной, создаваемой импульсами сжатого воздуха, осыпается в бункер и через устройство выгрузки удаляется из фильтра.



Область применения

  • Деревообрабатывающая промышленность и производство ДСП
  • Производство сухих строительных смесей, цемента, извести и гипса
  • Черная металлургия, сталелитейная промышленность
  • Цветная металлургия
  • Камеры сгорания, очистка дымовых газов, сухая сорбция
  • Энергетика, ГРЭС, ТЭЦ, мусоросжигательные заводы
  • Химическая промышленность
  • Пищевая и зерноперерабатывающая промышленность
  • Производство удобрений
  • Текстильная промышленность
  • Бумажная промышленность
  • Стекольное производство



Технические характеристики СРФ-Б
Модель*
СРФ-Б50
СРФ-Б100
СРФ-Б200
СРФ-Б300
СРФ-Б400
СРФ-Б600
СРФ-Б800
СРФ-Б1200
Площадь фильтрации, м2
520
1040
2080
3120
4160
6240
8320
12480
Скорость фильтрации, м/мин
1…2
1…2
1…2
1…2
1…2
1…2
1…2
1…2
Производительность по очищаемому газу, тыс. м3/ч **
31…60
62…120
124…240
186…360
248…480
372…720
496…960
744…1440
Гидравлическое сопротивление, Па
до 2000
до 2000
до 2000
до 2000
до 2000
до 2000
до 2000
до 2000
Максимальная концентрация на входе в фильтр, г/м3
60
60
60
60
60
60
60
60
Концентрация пыли на выходе из фильтра, не более, мг/м3
10
10
10
10
10
10
10
10
Давление сжатого воздуха, бар
5…8
5…8
5…8
5…8
5…8
5…8
5…8
5…8
Расход сжатого воздуха, л/мин
800
1600
3200
3200
3200
4800
6400
9600

* - в таблице приведен не полный перечень моделей и характеристик фильтра, для получения более подробных данных обращайтесь в отдел продаж компании .
     ** - производительность фильтра зависит от скорости фильтрации. Скорость фильтрации подбирается в зависимости от свойств улавливаемой пыли.





Представленная на сайте информация носит ознакомительный характер, не претендует на полноту и охватывает общие характеристики оборудования. За более подробной информацией, техническими характеристиками оборудования и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.

Мы осуществляем проектирование систем аспирации, консультации, подбор, поставки оборудования, гарантийное, послегарантийное и сервисное обслуживание.
