Двухступенчатый фильтр СРФ10КР для возврата воздуха в помещение
Высокоэффективный двухступенчатый фильтр СРФ10КР для возврата воздуха в помещение, производительность от 4000 до 60000 м3/ч



ДВУХСТУПЕНЧАТЫЙ ФИЛЬТР ТОНКОЙ ОЧИСТКИ С ИМПУЛЬСНОЙ ПРОДУВКОЙ, ПОЛНОСТЬЮ ГОТОВЫЙ К 100% ВОЗВРАТУ ОЧИЩЕННОГО ВОЗДУХА В ПОМЕЩЕНИЕ ПРИ ЛЮБЫХ УСЛОВИЯХ ЭКСПЛУАТАЦИИ!

Высочайшая эффективность очистки (не более 2 мг/м3) при больших концентрациях пыли на входе в фильтр, достигается за счет конструктивного размещения одном корпусе двух фильтров – рукавного и картриджного. Двухступенчатая очистка воздуха: сначала в рукавном фильтре, затем в картриджном.

Обе ступени имеют встроенный механизм регенерации импульсной продувкой сжатым воздухом для обеспечения непрерывной работы фильтра. Фильтр предназначен для очистки воздуха от любых мелкодисперсных сухих неслипающихся пылей. Возврат очищенного воздуха в рабочую зону (рециркуляция) позволяет существенно снизить затраты на нагрев приточного воздуха в зимний период, при низких температурах наружного воздуха. Например, для нагрева 10000 м3/ч (производительность фильтра СРФ10КР) от -20°С до +16°С требуется около 120 кВт/ч тепла.



Особенности двусхтупенчатого фильтра СРФ10КР

1. Фильтр серии СРФ10КР представляет собой типовые фильтровальные секции производительностью до 10000 м3. Наращивание производительности фильтра осуществляется путем добавления секций.

2. Оригинальное "сотовое" расположение рукавов в корпусе первой ступени фильтра, позволяющее плотнее упаковать рукава и получить фильтр большей производительности при меньших габаритах.

3. Движение запыленного воздуха внутри первой ступени очистки (рукавный фильтр) происходит сверху вниз, что снижает пылевую нагрузку на фильтровальную ткань, уменьшает риск налипания пыли на рукава и облегчает их регенерацию.



4. Очищенный воздух возвращается в рабочую зону (рециркуляция) с целью экономии тепла во время отопительного сезона.

5. При необходимости возврата уловленного продукта обратно в технологический цикл предусматривается разделение фильтровальных секций и бункеров. При этом аспирационные воздуховоды от разных технологических процессов подключаются к разным фильтровальным секциям, что приводит к осаждению в бункерах не смешанных друг с другом продуктов, легко возвращаемых обратно технологический процесс.

6. Обслуживание фильтра сбоку (не требуется место над фильтром). Большие удобные сервисные двери с 2-х сторон облегчают контроль состояния камер запыленного воздуха и фильтровальных элементов, а также обеспечивают легкую чистку фильтра и замену фильтровальных элементов.

7. Регенерация фильтрующих элементов импульсами сжатого воздуха в происходит в автоматическом режиме. Система автоматического управления собирается на основе свободно программируемых цифровых контроллеров и легко адаптируется под специфику конкретного производства. Одновременно с регенерацией фильтрующих элементов автоматика способна контролировать гидравлическое сопротивление фильтра, уровень заполнения бункера, давление в сети сжатого воздуха и т.п.

8. Формирование импульсов сжатого воздуха для регенерации фильтровальных элементов осуществляется соленоидными клапанами импортного производства (ASCO, SMC, TORK). Клапаны характеризуются длительным сроком службы: не менее 1 000 000 срабатываний.

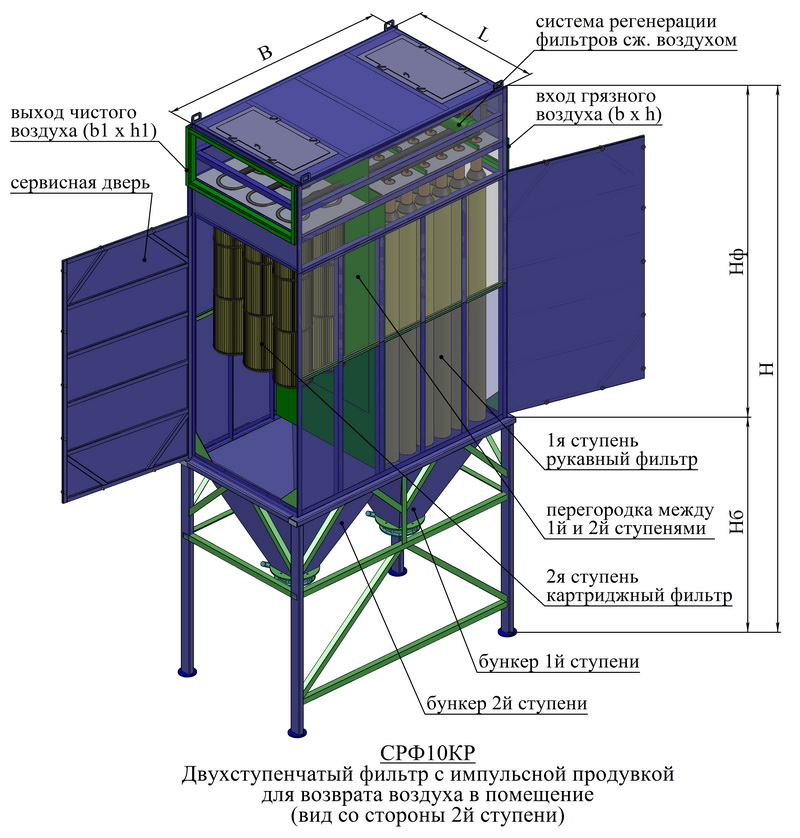

Принцип работы рукавного фильтра СРФ10КР

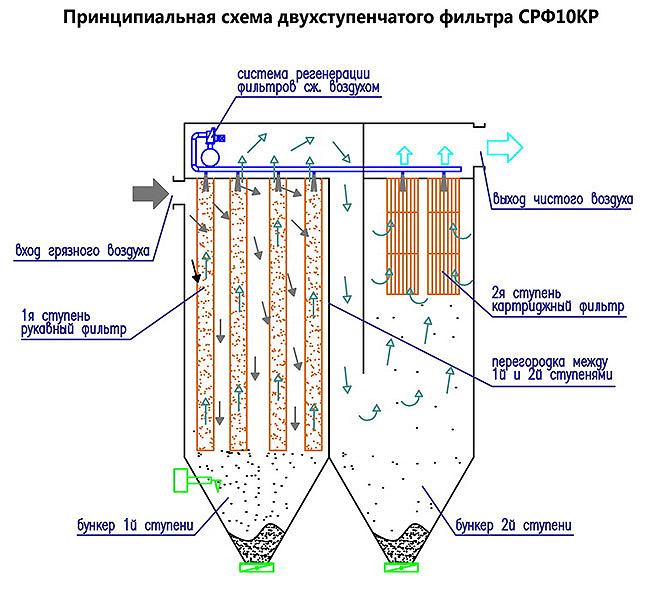

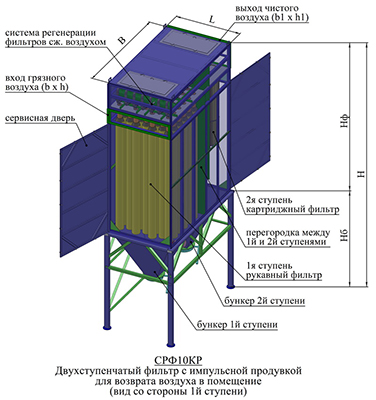

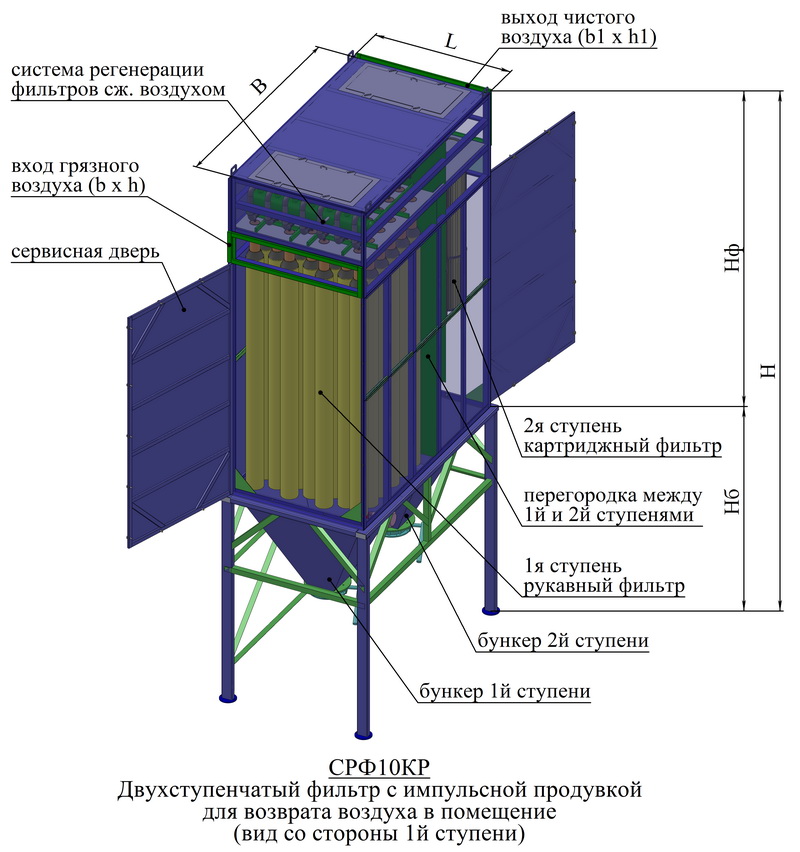

Запыленный воздух по воздуховоду поступает в первую ступень очистки (рукавный фильтр), в камеру «запыленного» воздуха. Принцип работы первой ступени очистки основан на улавливании пыли фильтрующей тканью при прохождении через нее запыленного воздуха. Газопылевая смесь проходит через рукава из фильтровальной ткани, при этом частицы пыли задерживаются на их наружной поверхности, а очищенный до 10÷20 мг/м3 воздух поступает по промежуточному каналу в рабочую камеру второй ступени очистки (картриджный фильтр тонкой очистки). Далее, проходя через высокоэффективные фильтровальные картриджи, воздух дочищается до 2 мг/м3, поступает в камеру чистого воздуха и выбрасывается из фильтра в помещение.

Варианты исполнения фильтра:
- взрывозащищенное;
- высокотемпературное;
- оснащение различными устройствами выгрузки бункера (ручной затвор, шнек, шлюзовой перегрузчик).

Нестандартное исполнение:
- изменение высоты фильтра;
- изменение ориентации патрубков входа и выхода воздуха.









Система автоматической регенерации фильтрующих рукавов импульсами сжатого воздуха (импульсная продувка)

По мере увеличения толщины слоя пыли на поверхности фильтрующих рукавов и картриджей тонкой очистки возрастает сопротивление движению воздуха и снижается пропускная способность фильтра. К камерам «запыленного» воздуха и второй ступени очистки подключен ресивер сжатого воздуха с электромагнитными клапанами. Сжатый воздух из ресивера через электромагнитные клапаны поступает в продувочные трубы. Электромагнитный клапан генерирует короткий импульс сжатого воздуха, сбивающий пыль с поверхности фильтрующих элементов. Пыль, сбиваемая с фильтровальных элементов, осыпается в бункера и через устройства выгрузки удаляется из фильтра.

Процесс очистки фильтровальных рукавов импульсами сжатого воздуха управляется автоматически от щита управления. Формирование импульса сжатого воздуха для регенерации рукавов осуществляется соленоидными клапанами производства фирм ASCO (Голландия), SMC (Япония). Клапаны характеризуются длительным сроком службы: не менее 1 000 000 срабатываний.



Область применения

  • Цементная промышленность и производство строительных материалов
  • Деревообрабатывающая промышленность и производство ДСП
  • Химическая промышленность
  • Пищевая и зерноперерабатывающая промышленность
  • Производство удобрений
  • Текстильная промышленность
  • Бумажная промышленность
  • Стекольное производство
  • Энергетика, ГРЭС, ТЭЦ
  • Мусоросжигательные заводы



Технические характеристики СРФ10КР
Модель*
СРФ10КР
СРФ10КРх2
СРФ10КРх3
СРФ10КРх4
СРФ10КРх5
СРФ10КРх6
Количество секций
1
2
3
4
5
6
Максимальная производительность по воздуху, м3/ч**
10000
20000
30000
40000
50000
60000
Гидравлическое сопротивление, Па
до 2500
до 2500
до 2500
до 2500
до 2500
до 2500
Максимальная концентрация на входе в фильтр, г/м3
200
200
200
200
200
200
Концентрация пыли на выходе из фильтра, не более, мг/м3 ***
2
2
2
2
2
2
Давление сжатого воздуха, бар
5...8
5...8
5...8
5...8
5...8
5...8
Расход сжатого воздуха, л/мин
100
200
300
400
500
600

* - в таблице приведен не полный перечень моделей и характеристик фильтра, для получения более подробных данных обращайтесь в отдел продаж компании.
     ** - приведен максимальный расход воздуха, расход может меняться в зависимости от свойств улавливаемой пыли и условий эксплуатации фильтра.
     *** - эффективность очистки зависит от количества пыли на входе в фильтр.

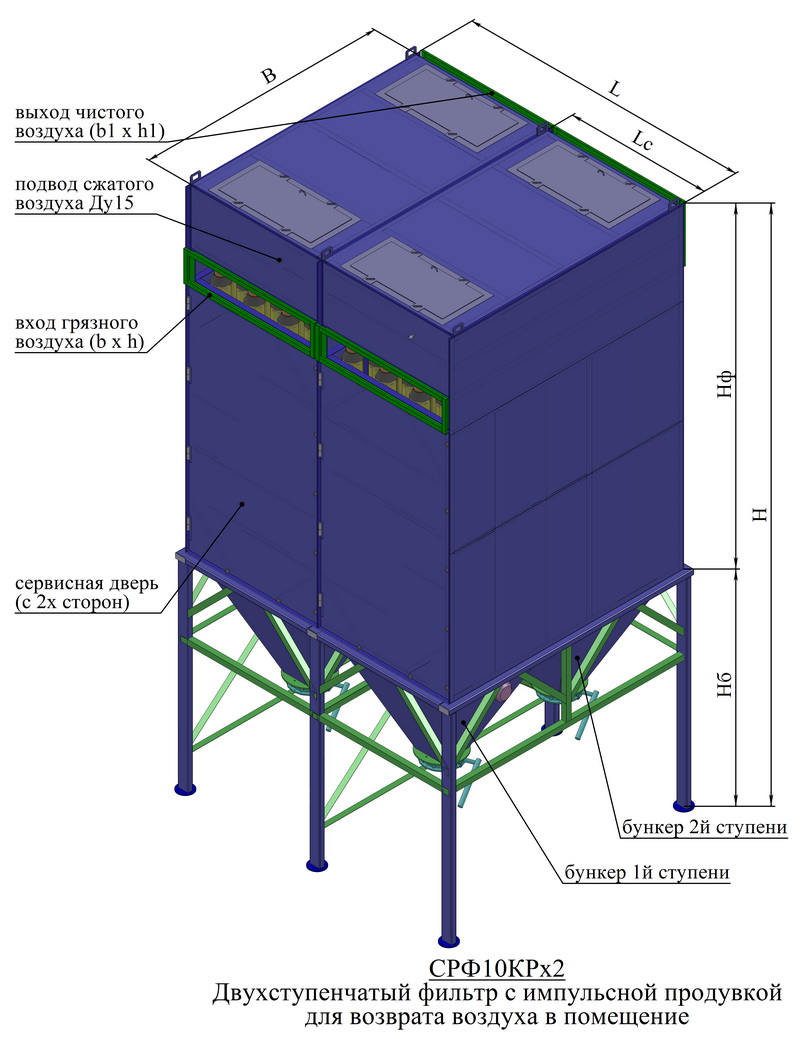

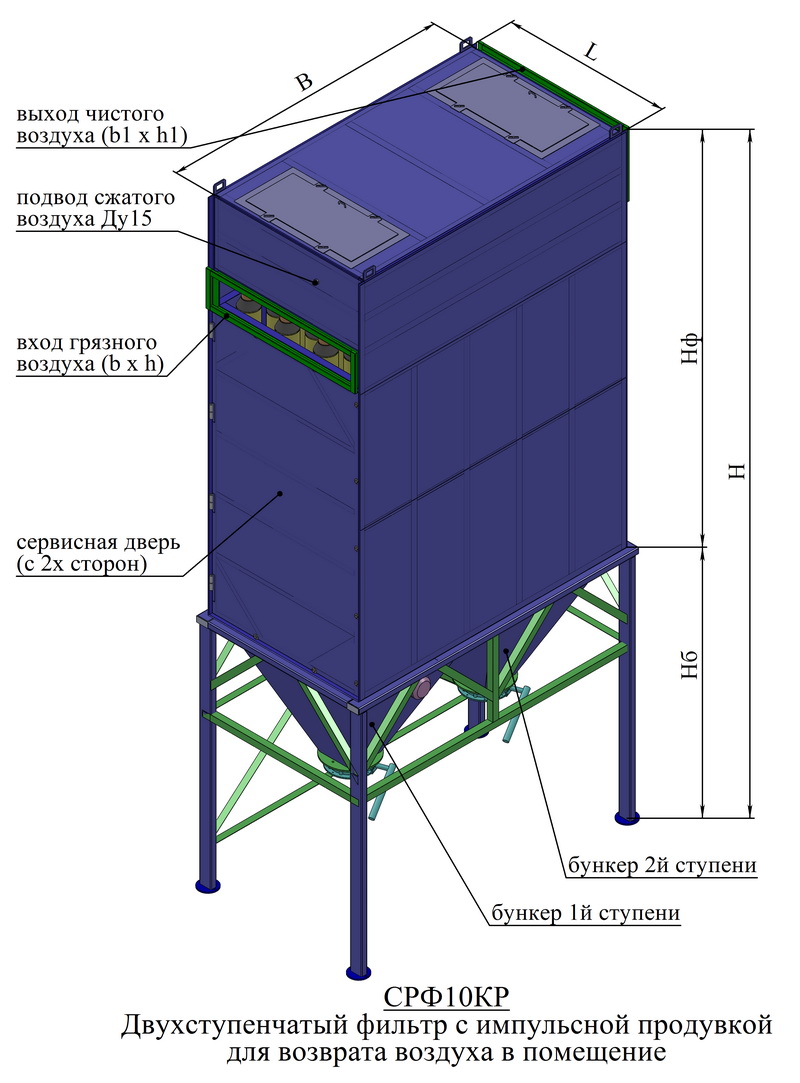

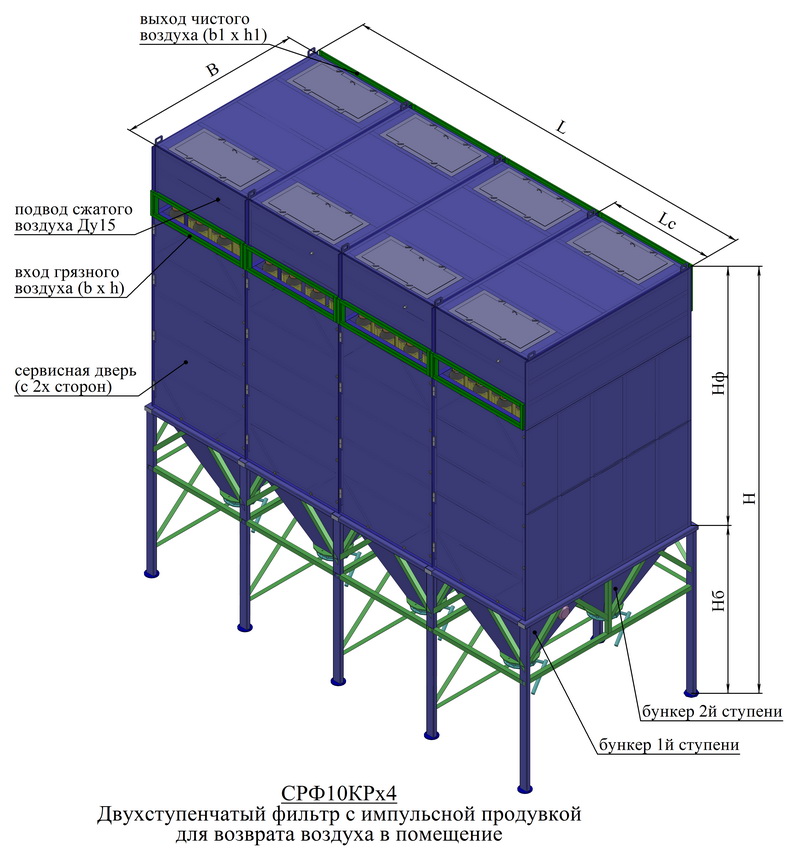

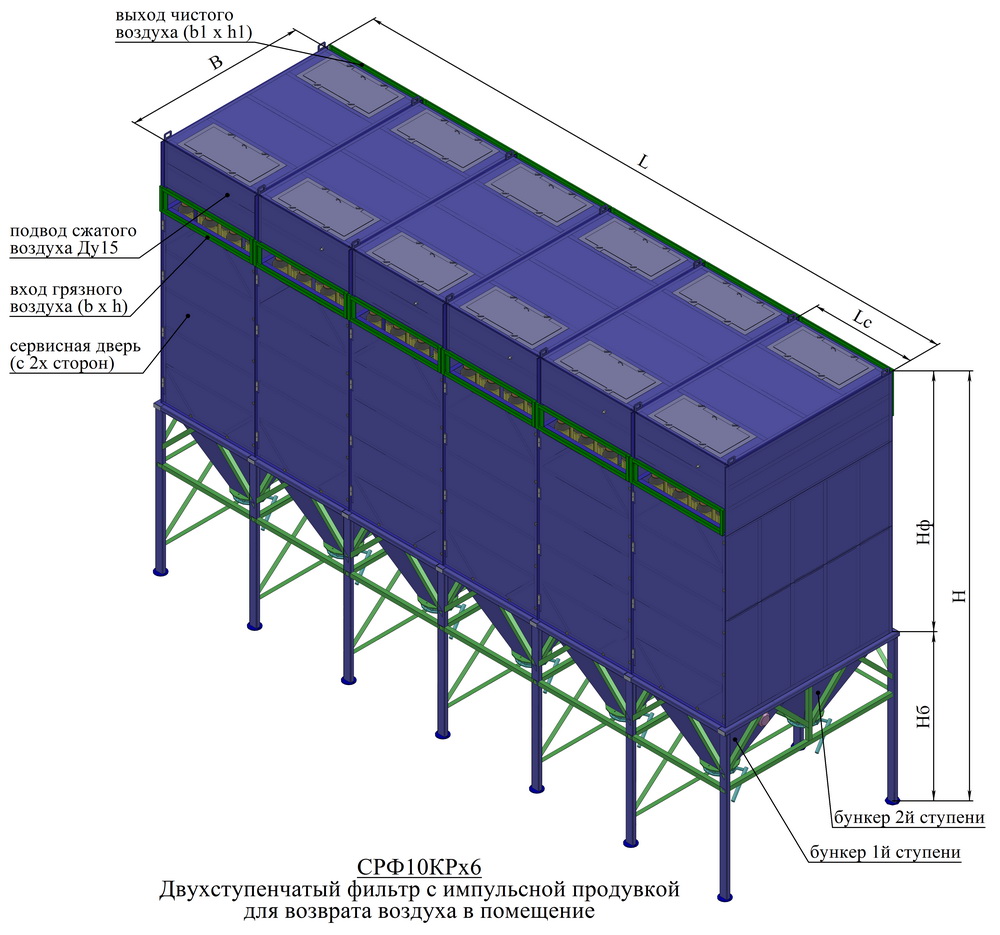

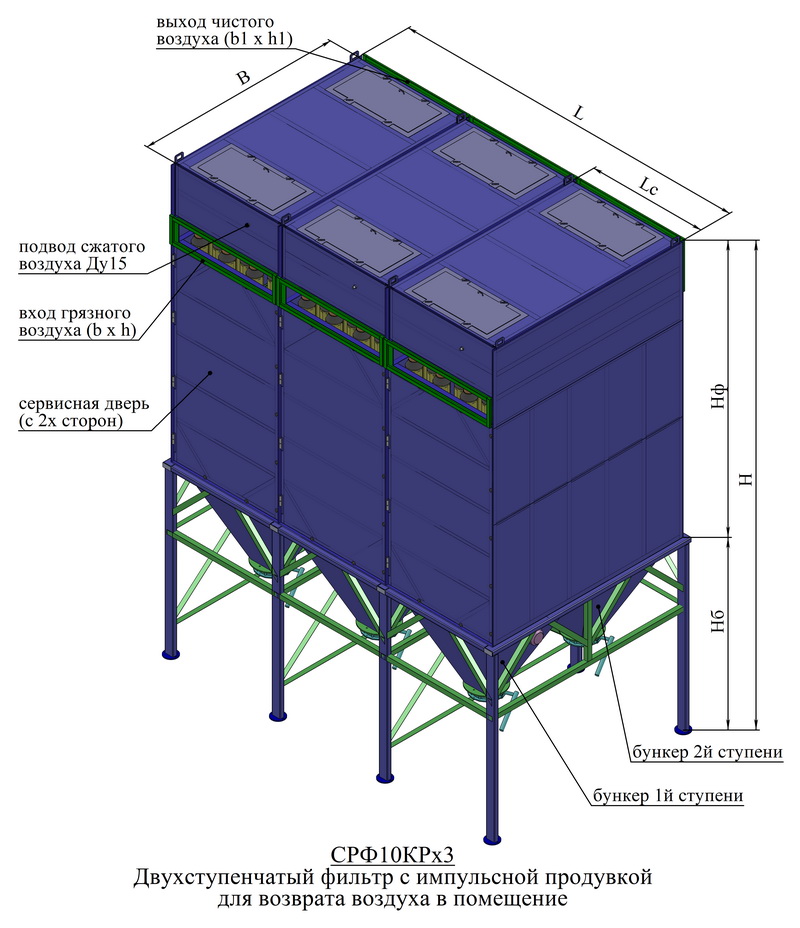

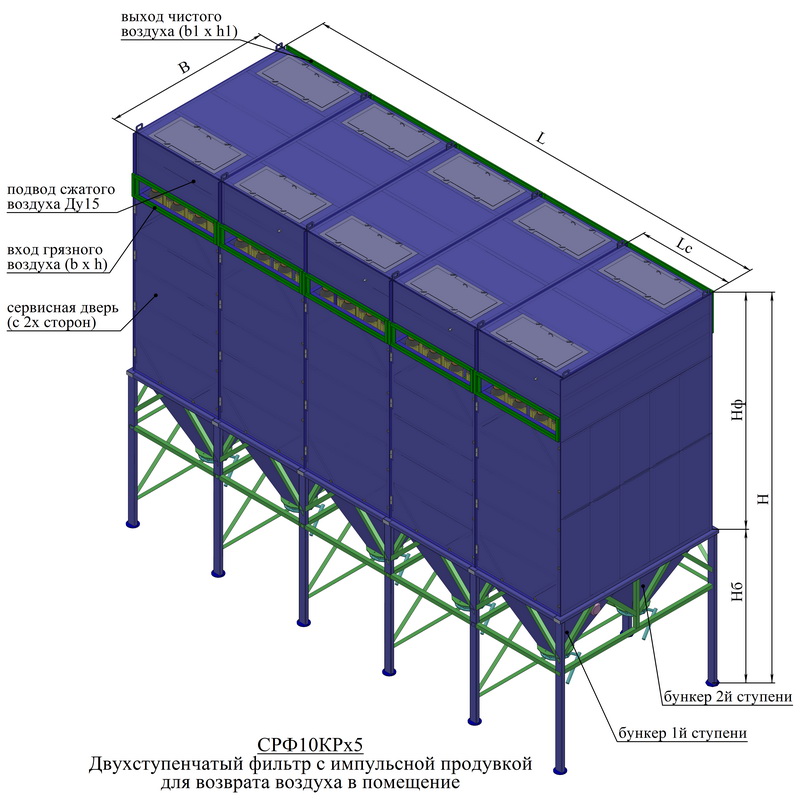

Примеры компоновки фильтровальных секций СРФ10КР



Габаритные и присоединительные размеры
 Модель*
H *
Hб *
Hф *
B
L
СРФ10КР
5200
2100
3100
2400
1300
1300
СРФ10КРх2
5200
2100
3100
2400
2600
1300
СРФ10КРх3
5200
2100
3100
2400
3900
1300
СРФ10КРх4
5200
2100
3100
2400
5200
1300
СРФ10КРх5
5200
2100
3100
2400
6500
1300
СРФ10КРх6
5200
2100
3100
2400
7800
1300

* - в таблице приведен не полный перечень моделей и характеристик фильтра, размер согласовывается при заказе.
     ** - размеры могут быть изменены изготовителем при условии сохранения технических характеристик изделия.





Информация, Каталоги





СРФ10КР
Высокоэффективный двухступенчатый фильтр
тонкой очистки, для возврата воздуха в помещение
,
с импульсной продувкой,
производительность от 4000 до 60000 м3





Скачать буклет (.pdf, 597 Кб)









Представленная на сайте информация носит ознакомительный характер, не претендует на полноту и охватывает общие характеристики оборудования. За более подробной информацией, техническими характеристиками оборудования и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.

Мы осуществляем проектирование систем аспирации, консультации, подбор, поставки оборудования, гарантийное, послегарантийное и сервисное обслуживание.
