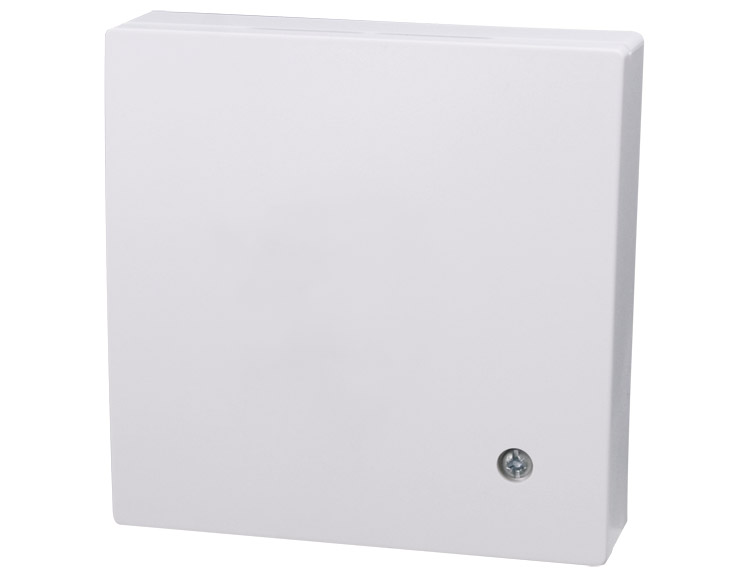

RF/E - Датчик температуры в помещении, пассивный, для открытой установки





Только измерение температуры

Диапазон измерения: -30...+60°C
Широкий выбор измерительных элементов: Pt100, Pt1000, Ni1000, Ni1000TK5000, NTC1,8k, LM235Z, NTC20k, NTC10k, KTY 81-110, KTY 81-121, KTY 81-210 (KTY 10-6).

Простой и функциональный корпус датчика легко монтируется и при обслуживании, в случае необходимости, позволяет производить быструю замену измерительного элемента. Датчик крепится с помощью двух винтов непосредственно на стене или, с помощью адаптера (заказывается отдельно) на DIN-рейку. При монтаже следует обратить внимание, чтобы вентиляционные отверстия располагались перпендикулярно к стене. Таким образом гарантируется хорошая циркуляция воздуха, что способствует точности измерений.





Качество продукта "Made in Germany"





Электрическая схема подключения



Технические характеристики:
Измерительный элемент:
Pt100, Pt1000, Ni1000, Ni1000TK5000, NTC1,8k, LM235Z, NTC20k, NTC10k, KTY 81-110, KTY 81-121, KTY 81-210 (KTY 10-6) (другие по запросу)
Диапазон измерения:
-30...+60°C
Потребляемый ток:
примерно 1 мА
Сопротивление изоляции:
100 МОм, при 20°C и 500 В постоянного тока
Электрическое подключение:
винтовой зажим до 1.5 мм2
Тип подключения:
2-х проводное подключение
Корпус:
пластиковый
Размер корпуса:
75 х 75 х 25 мм
Цвет:
верхняя часть белая (RAL 9010), нижняя часть черная
Способ крепления:
с помощью двух винтов непосредственно на стене или, с помощью адаптера (заказывается отдельно) на DIN-рейку
Класс защиты:
IP30
Температура хранения:
-30...+50 °C
Рабочая температура:
-30...+60 °C
Специальная защита:
конденсаторный фильтр для защиты от бросков напряжения



Модели:
Модель
Измерительный
элемент
Сертификат
RF/E-10
Pt100
СЕ, ГОСТ
RF/E-20
Pt1000
СЕ, ГОСТ
RF/E-30
Ni1000
СЕ, ГОСТ
RF/E-40
Ni1000TK5000
СЕ, ГОСТ
RF/E-50
NTC1,8k
СЕ, ГОСТ
RF/E-60
LM235Z
СЕ, ГОСТ
RF/E-70
NTC20k
СЕ, ГОСТ
RF/E-80
NTC10k
СЕ, ГОСТ
RF/E-81
KTY 81-110
СЕ, ГОСТ
RF/E-82
KTY 81-121
СЕ, ГОСТ
RF/E-83
KTY 81-210 (KTY 10-6)
СЕ, ГОСТ









Чертеж с размерами



SB/E-01 - Адаптер для установки на DIN-рейку





Качество продукта "Made in Germany"
