Цифровой контроллер на DIN-рейку

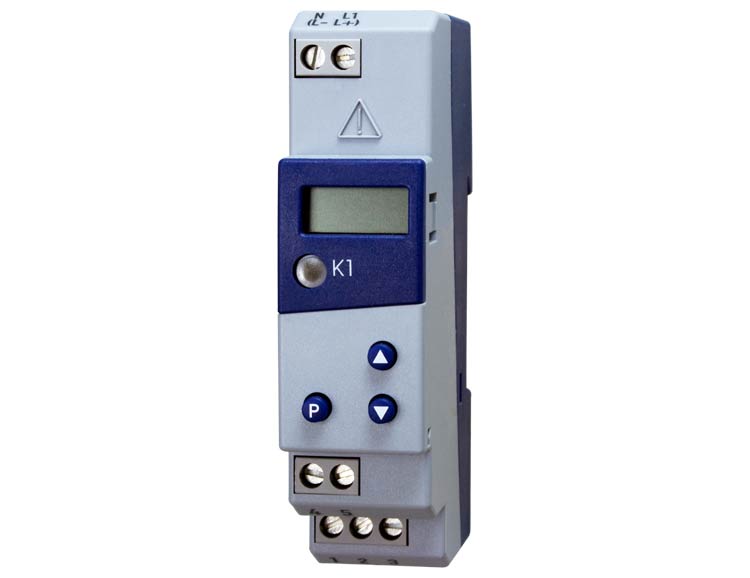

HR/G – Цифровой контроллер с переключающим реле на DIN-рейку





HR/G – компактный цифровой контроллер на DIN-рейку - недорогое решение для простого управления температурой (нагрев или охлаждение). Режим Нагрев/Охлаждение определяется положением сухого релейного переключающего контакта (10А, 250В АС). Цифровой контроллер HR/G выпускается в 2-х модификациях: со входом для подключения пассивного сопротивления Pt100, Pt1000 или KTY21-6, KTY23-6 (по 2х-проводной схеме) и со входом для подключения термопар, Тип К, Тип J и Тип L. Просто подключите ко входу прибора соответствующий измерительный элемент и прибор готов к работе.





Статус включения реле сигнализируется светодиодом К1 (LED), встроенная функция сигнала тревоги, срабатывающая при превышении установленного граничного значения. Цифровой контроллер HR/G занимает 1 модуль в щите управления (90 мм х 22.5 мм). Прибор имеет 3-х разрядный цифровой дисплей для отображения текущего значения измеренной температуры, тока или напряжения. Настройка и управление функциями прибора осуществляются 3 кнопками, расположенными на лицевой панели прибора. HR/G может подключаться к компьютеру через интерфейс TTL/RS232.



Качество продукта "Made in Germany"





Технические характеристики:
Вход датчика:
Pt100, Pt1000, NiCr-Ni (Тип K), Fe-CuNi (Тип J), Fe-CuNi (Тип L), KTY21-6, KTY23-6

Напряжение питания (Модификация 1):
230В AC или 115В AC +10/-15%, 48...63 Гц

Напряжение питания (Модификация 2):
12...24 В DC или 24 В AC +15/-15%, 48...63 Гц

Выход:
Переключающее реле, 150,000 операций для активной нагрузки 10A / 250В 50Гц и 800,000 операций для активной нагрузки 3A 250В 50Гц

Диапазон измерения:
-200...+600°C (Pt100, Pt1000);
-50...+150°C (KTY2X-6 (PTC)
)
-200...+999°C (Тип J, Тип К)
-200...+900°C (Тип L)
Потребление тока:
< 2 ВА

Точность Pt100 / Pt1000:
0,1% < 100ppm/K

Точность KTY2x-6:
1% < 100ppm/K

Точность Тип K / Тип J / Тип L:
0,4% < 100ppm/K

Период опроса датчика:
250 мсек.

Погрешность измерения температуры:
< 100 ppm на 1°C от диапазона

Корпус:
пластик (поликарбонат)

Монтаж:
на DIN-рейку 35мм x 7.5

Дисплей:
3-х цифровой. с десятичной дробью и без

Класс защиты:
IP 20

Размеры:
90 мм x 22,5 мм

Вес:
110 г

Электромагнитная совместимость:
EN 61 326, стойкость к электромагнитному излучению класс B

Температура хранения:
-40...+70°C

Рабочая температура:
0...+55°C

Рабочий диапазон относительной влажности, r.H.:
< 75% r.H., без образования конденсата






Модели:
Модель
Напряжение питания
Вход
Выход
Сертификат
HR/G-10
230В AC
Pt100 / Pt1000 / KTY2x-6
Переключающее реле
СЕ, ГОСТ
HR/G-15
230В AC
Тип K / Тип J / Тип L
Переключающее реле
СЕ, ГОСТ
HR/G-30
115В AC
Pt100 / Pt1000 / KTY2x-6
Переключающее реле
СЕ, ГОСТ
HR/G-35
115В AC
Тип K / Тип J / Тип L
Переключающее реле
СЕ, ГОСТ
HR/G-50
24 В AC/DC
Pt100 / Pt1000 / KTY2x-6
Переключающее реле
СЕ, ГОСТ
HR/G-55
24 В AC/DC
Тип K / Тип J / Тип L
Переключающее реле
СЕ, ГОСТ







Качество продукта "Made in Germany"

За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
