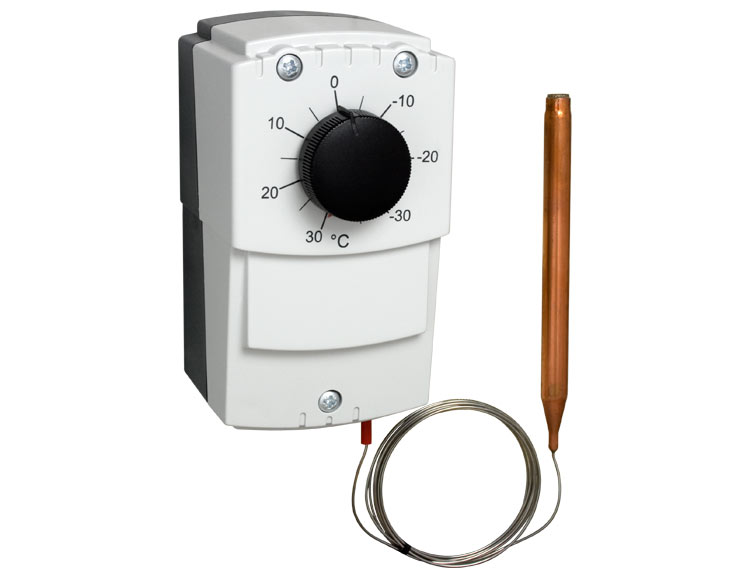

TRP/N - Капиллярный термостат





Термостаты серии TRP/N предназначены для регулирования или контроля температуры неагрессивных жидких и газообразных сред. Серия TRP/N разработана для настенного монтажа. Класс защиты корпуса прибора IP65. В газообразной среде медная расширительная трубка крепится с помощью защитной спирали. Для контроля температуры жидкостей капиллярная трубка помещается в погружную гильзу с резьбой, ввинчивающуюся в трубопровод.



Качество продукта "Made in Germany"





Дополнительные принадлежности к термостату TRP/N



Для контроля температуры неагрессивных газов в канале используется защитная спираль TRP(Z)/N-10.
Для контроля температуры неагрессивных жидкостей используется погружная гильза TRP(Z)/N-20.
Для контроля температуры агрессивных жидкостей используется погружная гильза TRP(Z)/N-30.

Внимание! Защитная спираль и погружные гильзы не входят в комплект поставки термостата. Защитную спираль и погружные гильзы Вы можете найти в принадлежностях категорий TRP(Z)/N.





Технические характеристики:
Контакт:
1 сухой релейный переключающий контакт (переключатель)
Коммутационная способность:
15 (8) A, 24...250В АС, 24В АС min. 150 мA
Диапазон контроля температуры:
-20...+200°C
Рабочая температура прибора:
-30...+70°C
Класс защиты:
IP65
Материал измерительного элемента:
Расширительная трубка - медь, каппилярная трубка - V2A (нержавеющая сталь марки 1.4301)
Размеры сенсора:
расширительная трубка: 9,6 x 122 мм, капиллярная трубка: 1,8 м
Рабочая температура сенсора:
Max. наивысшее значение на приборной шкале +15%
Длина каппилярной трубки
1.8 м
Функция TR:
TR = Управление температурой
Функция TW:
TW = Защита от перегрева (реле температуры, переключается самостоятельно, автоматический возврат)
Функция TB:
ТВ = Ограничитель температуры (блокировка при падении температуры, ручной возврат после срабатывания - температура должна опуститься ниже 8 К от лимита)
Цвет корпуса:
Серый (задняя часть RAL 7016, передняя часть RAL 7035)
Дополнительные принадлежности:
Защитная спираль и погружная гильза см. Принадлежности (не входят в стандартный комплект поставки)





Модели:
Модель
Диапазон контроля Т°C
Шаг и диапазон регулировки чувствительности
Оснащение
Сертификат
TRP/N-10
-35...+30°C
2...20 K (TR)
внешняя настройка
ГОСТ, СЕ
TRP/N-20
-35...+30°C
2...20 K (TW)
внутренняя настройка
ГОСТ, СЕ
TRP/N-30
-35...+30°C
2...20 K (TW)
внутренняя настройка, капиллярная трубка длиной 4,5 м
ГОСТ, СЕ
TRP/N-40
-35...+30°C
TB (блокировка при падении температуры)
внешняя настройка
ГОСТ, СЕ
TRP/N-50
-35...+30°C
TB (блокировка при падении температуры)
внутренняя настройка
ГОСТ, СЕ
TRP/N-60
0...+60°C
2...20 K (TR)
внешняя настройка
ГОСТ, СЕ
TRP/N-70
0...+60°C
2...20 K (TR)
внешняя настройка, капиллярная трубка длиной 4,5 м
ГОСТ, СЕ
TRP/N-80
0...+60°C
2...20 K (TW)
внутренняя настройка
ГОСТ, СЕ
TRP/N-92
+40...+100°C
2...20 K (TR)
внешняя настройка
ГОСТ, СЕ
TRP/N-94
+40...+100°C
2...20 K (TR)
внешняя настройка, капиллярная трубка длиной 4,5 м
ГОСТ, СЕ
TRP/N-96
+40...+100°C
2...20 K (TW)
внутренняя настройка
ГОСТ, СЕ
TRP/N-97
+100...+280°C
8...50 K (TR)
внешняя настройка
ГОСТ, СЕ
TRP/N-98
+100...+280°C
8...50 K (TW)
внутренняя настройка
ГОСТ, СЕ



* внутренняя настройка - для изменения диапазона регулирования необходимо снять крышку.
* внешняя настройка - настройка значения уставки снаружи, не снимая крышки.







Качество продукта "Made in Germany"

За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
