ШИБЕР С ПНЕВМОПРИВОДОМ ПШ для систем аспирации и газоочистки





Шибер с пневмоприводом рекомендуется устанавливать в системах аспирации и вентиляции, которые обслуживают не одновременно работающее технологическое оборудование.
Отключение от системы аспирации неработающего технологического оборудования позволяет существенно снизить общий расход аспирационного воздуха системы, а следовательно и стоимость системы.

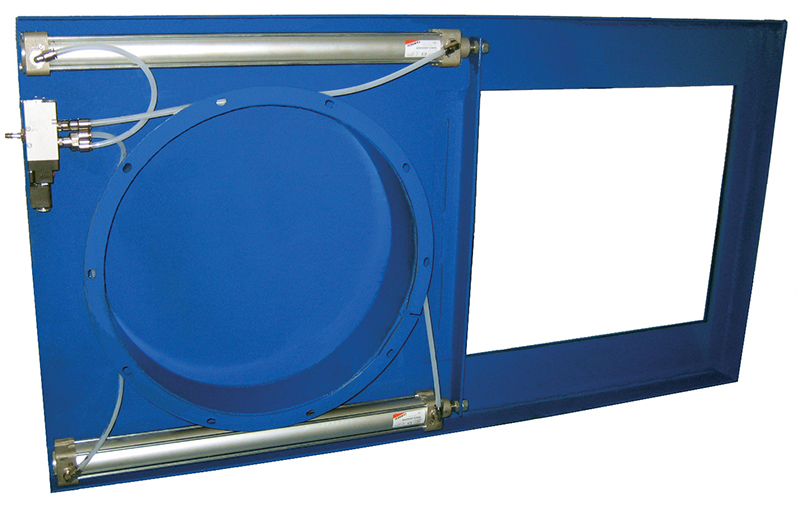

Шибер/отсечной клапан представляет собой круглую или прямоугольную заслонку, управляемую двумя пневмоцилиндрами. Сжатый воздух поступает от системы регенерации фильтра. Управление заслонками происходит в автоматическом режиме при помощи штатной автоматики фильтра.

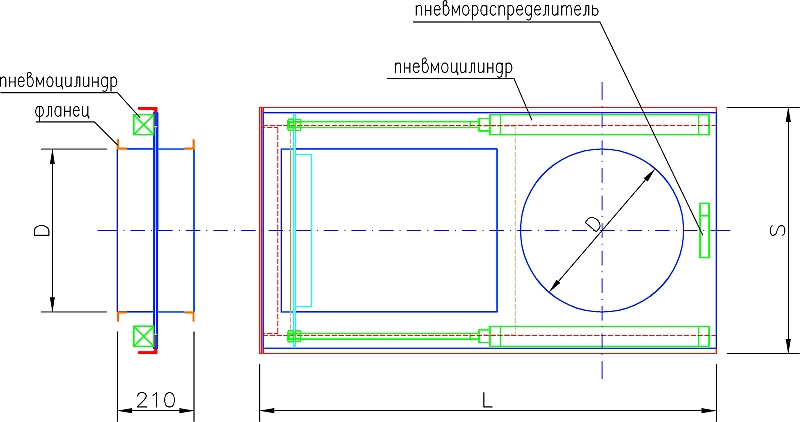

Габаритные и присоединительные размеры
Модель
Подсоединительный
диаметр, D, мм *
Длина
L, мм
Ширина
S, мм
Напряжение
соленоида, В
Количество
пневмоцилиндров
Расход воздуха max,
м3/ч
ПШ100
100
530
285
24
2
850
ПШ125
125
530
285
24
2
1300
ПШ140
140
530
285
24
2
1650
ПШ160
160
530
285
24
2
2100
ПШ180
180
530
285
24
2
2700
ПШ200
200
530
285
24
2
3400
ПШ225
225
750
400
24
2
4300
ПШ250
250
750
400
24
2
5300
ПШ280
280
750
400
24
2
6600
ПШ315
315
750
400
24
2
8300
ПШ355
355
1250
680
24
2
10500
ПШ400
400
1250
680
24
2
13600
ПШ450
450
1250
680
24
2
17000
ПШ500
500
1250
680
24
2
21000

* - Подсоединительный диаметр D может быть изменен по желанию Заказчика. Размеры могут быть изменены изготовителем при условии сохранения технических характеристик изделия.




Представленная на сайте информация носит ознакомительный характер, не претендует на полноту и охватывает общие характеристики оборудования. За более подробной информацией, техническими характеристиками оборудования и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.

Мы осуществляем проектирование систем аспирации, консультации, подбор, поставки оборудования, гарантийное, послегарантийное и сервисное обслуживание.
