Картриджный фильтр СРФ-К 2000 - 90000 м3/ч
Секционные картриджные фильтры с импульсной продувкой СРФ8К, СРФ15К, производительностью от 4000 до 90000 м3/ч









Картриджные (кассетные) фильтры с импульсной продувкой более эффективны, чем рукавные фильтры и предназначены для высокоэффективной очистки воздуха от любых мелкодисперсных сухих неслипающихся пылей (в том числе мелкодисперсных твердых аэрозолей). Фильтры предназначены для работы при концентрациях пыли в очищаемом воздухе до 10 г/м3. Фильтрующим элементом являются картриджи (кассеты) цилиндрической формы. Фильтры имеют встроенный механизм регенерации картриджей (кассет) импульсной продувкой сжатым воздухом. Могут использоваться в различных производствах для плазменной и лазерной резки, дробеструйной и пескоструйной обработки, металлизации, улавливания красителей, продуктов шлифования пластмасс, древесных изделий, металлов, и т.п.









Особенности фильтров СРФ-К

1. Фильтры серии СРФ4К и СРФ8К представляют собой моноблочные картриджные фильтры, производительностью до 4000 м3/ч и до 8000 м3соответственно.

2. Фильтры серии СРФ15К представляют собой типовые фильтровальные секции производительностью до 15000 м3. Наращивание производительности фильтра осуществляется путем добавления секций.

3. Формирование импульса сжатого воздуха для регенерации картриджей осуществляется соленоидными клапанами импортного производства (ASCO, SMC, TORK). Клапаны характеризуются длительным сроком службы: не менее 1 000 000 срабатываний.

4. Благодаря наличию на входе фильтра отбойной плиты, происходит резкая смена направления газопылевого потока и предварительная сепарация пыли, часть пыли сразу оседает в бункере не доходя до фильтровальных картриджей.

5. При необходимости возврата уловленного продукта обратно в технологический цикл предусматривается разделение фильтровальных секций и бункеров. При этом аспирационные воздуховоды от разных технологических процессов подключаются к разным фильтровальным секциям, что приводит к осаждению в бункерах не смешанных друг с другом продуктов, легко возвращаемых обратно тех. процесс.

6. Обслуживание фильтра сбоку (не требуется место над фильтром). Большая удобная сервисная дверь облегчает контроль состояния камеры запыленного воздуха и фильтровальных картриджей, а также обеспечивает легкую чистку фильтра и замену картриджей.

7. В большинстве случаев очищенный воздух может быть использован для рециркуляции с целью экономии тепла во время отопительного сезона.










Принцип работы картриджного (кассетного) фильтра

Запыленный воздух по воздуховоду поступает в картриджный (кассетный) фильтр в камеру «запыленного» воздуха. Благодаря наличию на входе фильтра отбойной плиты, происходит резкая смена направления газопылевого потока и предварительная сепарация пыли, часть которой сразу оседает в бункере, не доходя до фильтровальных картриджей. Оставшаяся пыль проходит через фильтровальные картриджи, при этом частицы пыли задерживаются на их наружной поверхности, а очищенный воздух поступает в камеру «чистого» воздуха и отводится из фильтра. К камере «запыленного» воздуха подключен ресивер сжатого воздуха с электромагнитными клапанами. Воздух из ресивера через электромагнитные клапаны поступает в продувочные трубы. Регенерация запыленных картриджей осуществляется импульсами сжатого воздуха. Пыль, стряхиваемая с картриджей, осыпается в бункер и через устройство выгрузки удаляется из фильтра.

Варианты исполнения фильтра:
- взрывозащищенное;
- силосное (без бункера);
- оснащение различными устройствами выгрузки бункера (ручной затвор, шнек, шлюзовой перегрузчик).

Нестандартное исполнение:
- изменение высоты фильтра;
- изменение сторон обслуживания;
- изменение ориентации патрубков входа и выхода воздуха.





Область применения

  • Плазменная и лазерная резка
  • Порошковая окраска
  • Дробеструйная и пескоструйная обработка
  • Цементная промышленность и производство строительных материалов
  • Черная и цветная металлургия
  • Деревообрабатывающая промышленность и производство ДСП
  • Химическая промышленность
  • Пищевая и зерноперерабатывающая промышленность
  • Производство удобрений
  • Текстильная промышленность
  • Бумажная промышленность
  • Стекольное производство
  • Аспирация силосных башен



Технические характеристики
Модель*
СРФ4К
СРФ8К
СРФ15К
СРФ15х2К
СРФ15х3К
СРФ15х4К
СРФ15х5К
СРФ15х6К
Количество секций
1
1
1
2
3
4
5
6
Максимальная производительность по воздуху, нм3
4000
8000
15000
30000
45000
60000
75000
90000
Гидравлическое сопротивление, Па
до 2200
до 2200
до 2200
до 2200
до 2200
до 2200
до 2200
до 2200
Максимальная концентрация на входе в фильтр, г/нм3
10
10
10
10
10
10
10
10
Концентрация пыли на выходе из фильтра, не более, мг/нм3 **
1…5
1…5
1…5
1…5
1…5
1…5
1…5
1…5
Давление сжатого воздуха, бар
5…8
5…8
5…8
5…8
5…8
5…8
5…8
5…8
Расход сжатого воздуха, л/мин
50
50
100
200
300
400
500
600

* - в таблице приведен не полный перечень моделей и характеристик, для получения более подробных данных обращайтесь в отдел продаж компании.
   ** - эффективность очистки зависит от концентрации пыли на входе в фильтр.

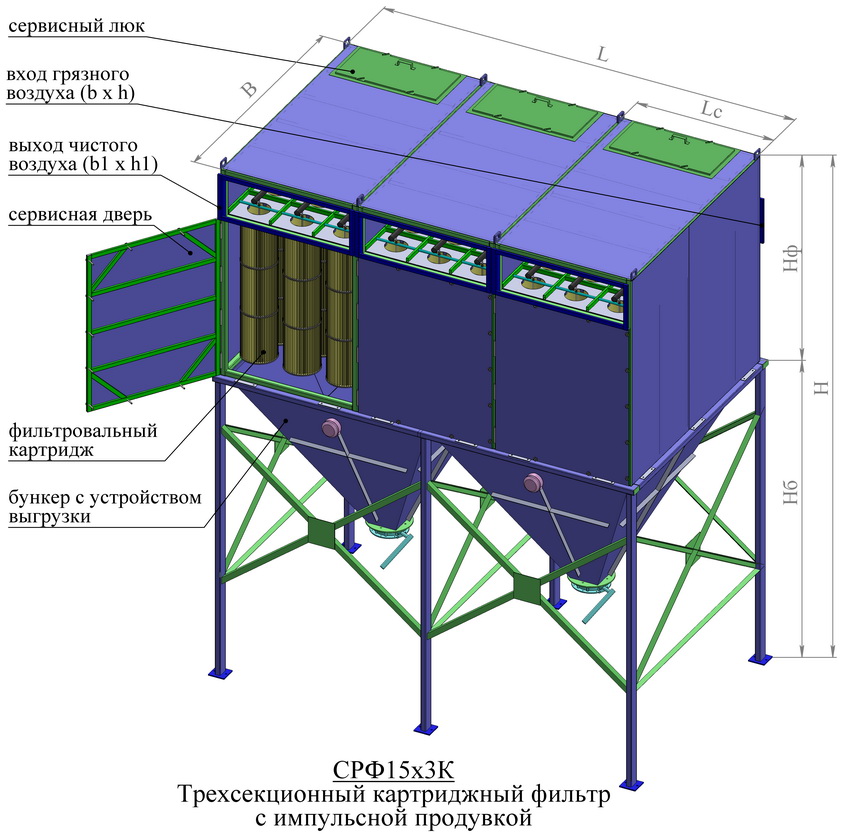

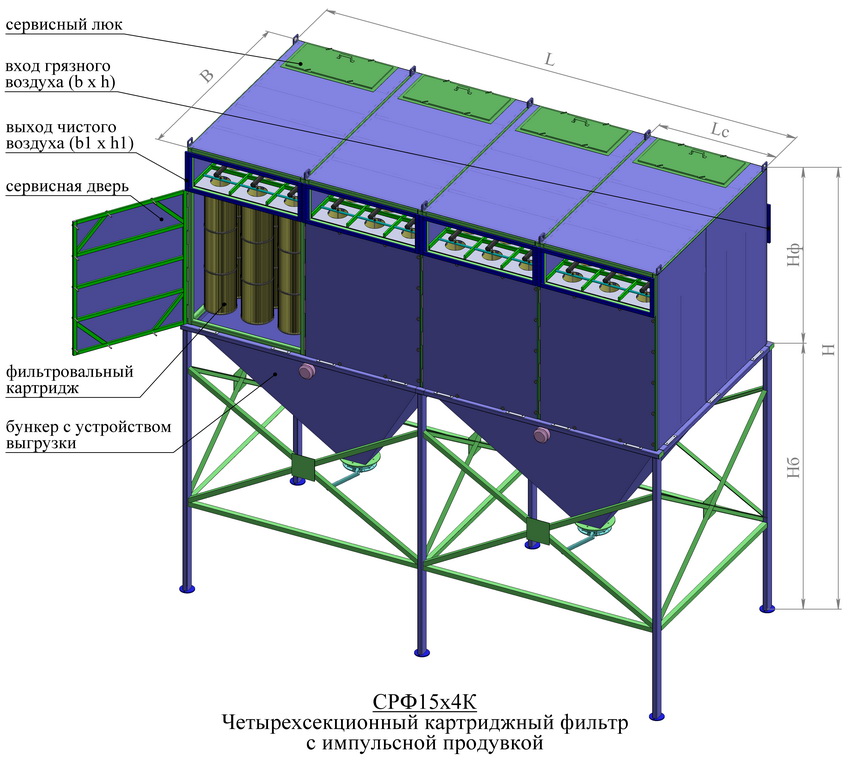

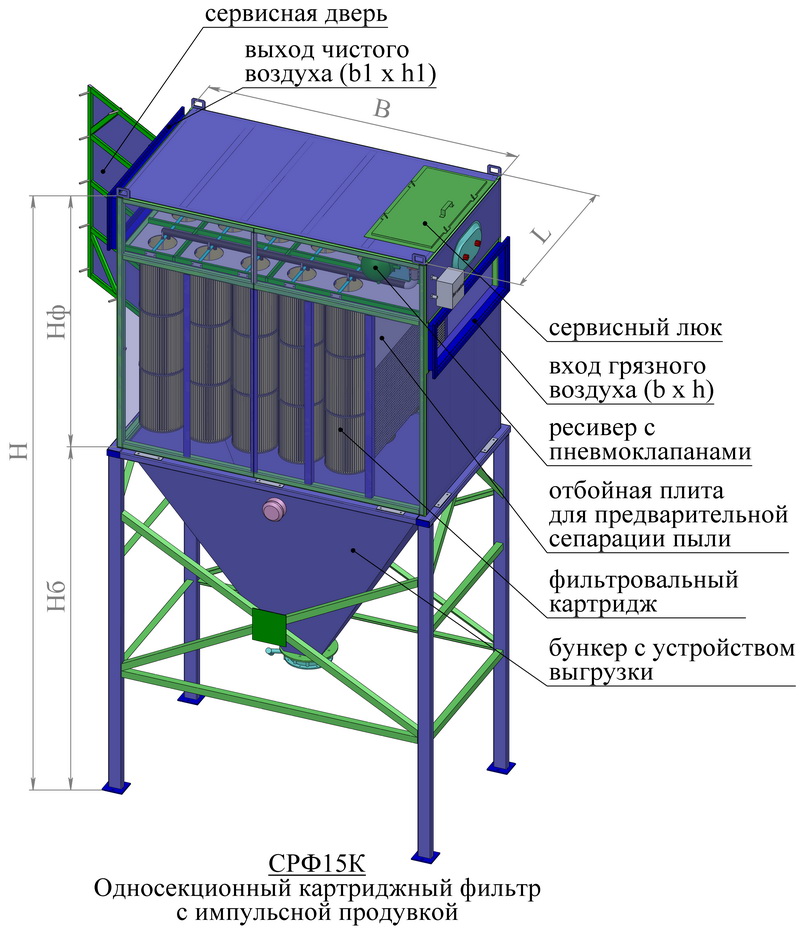

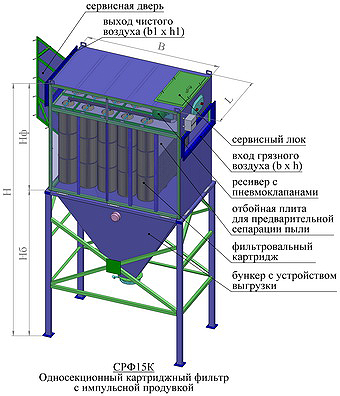

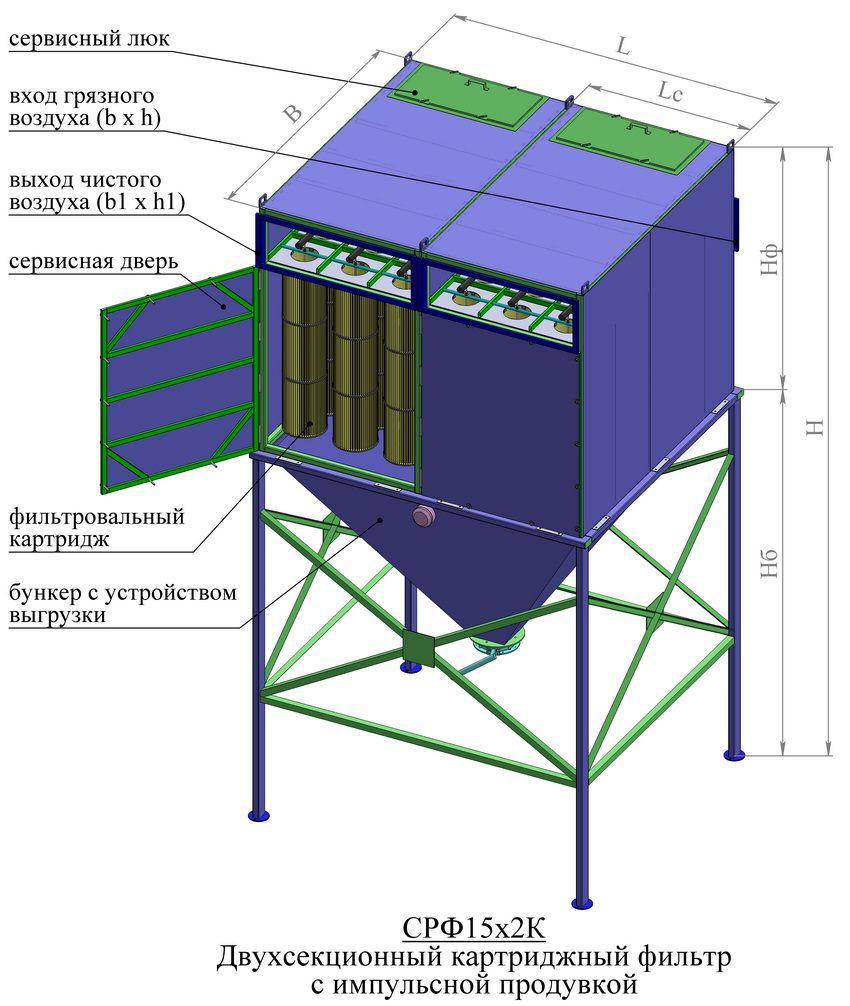

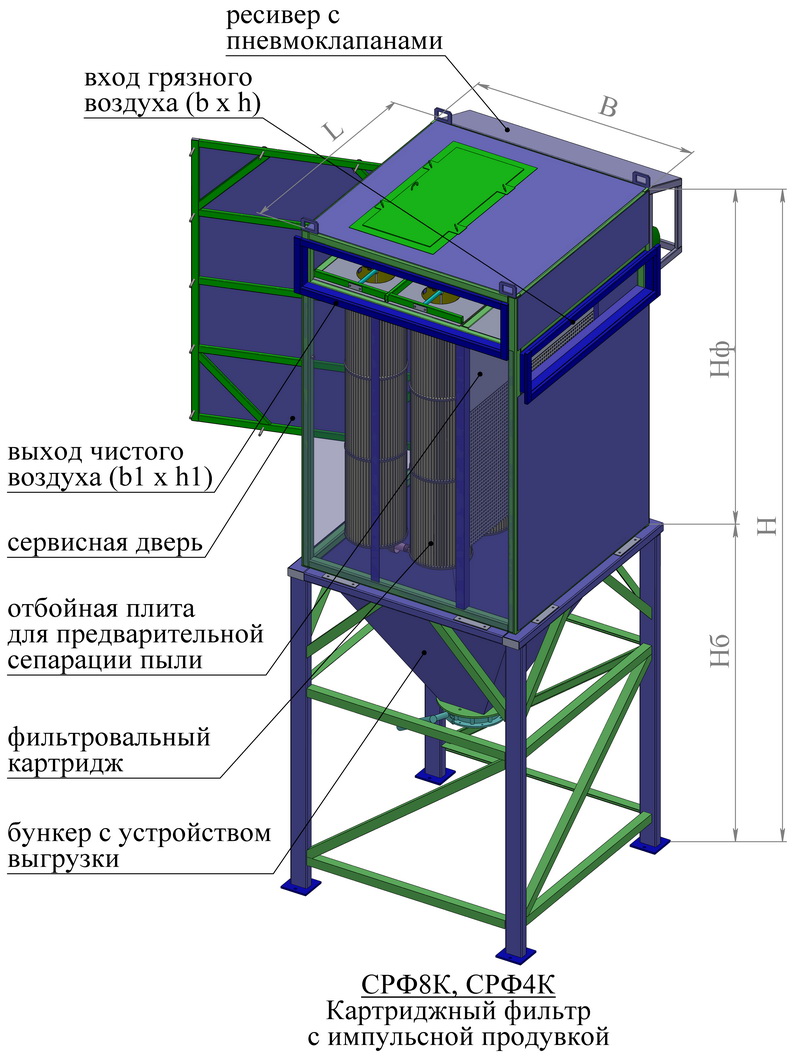

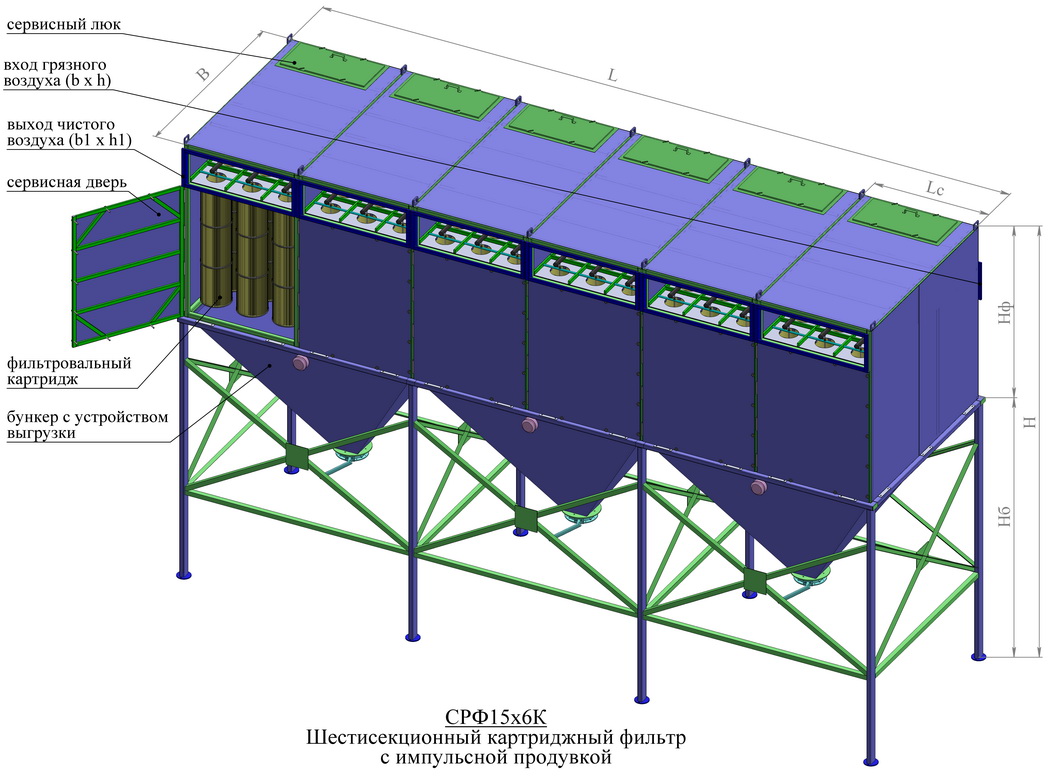

Примеры компоновки фильтровальных секций СРФ15К





Габаритные и присоединительные размеры
 Модель*
H *
Hб *
Hф *
B
L
СРФ4К
3200
1900
1300
1300
1300
1300
СРФ8К
3900
1900
2000
1300
1300
1300
СРФ15К
5000
3000
2000
2400
1300
1300
СРФ15х2К
5000
3000
2000
2400
2600
1300
СРФ15х3К
5000
3000
2000
2400
3900
1300
СРФ15х4К
5000
3000
2000
2400
5200
1300
СРФ15х5К
5000
3000
2000
2400
6500
1300
СРФ15х6К
5000
3000
2000
2400
7800
1300

* - в таблице приведен не полный перечень моделей и характеристик.
     ** - размеры могут быть изменены изготовителем при условии сохранения технических характеристик изделия.





Представленная на сайте информация носит ознакомительный характер, не претендует на полноту и охватывает общие характеристики оборудования. За более подробной информацией, техническими характеристиками оборудования и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
