Фильтровентиляционные агрегаты РЦИЭ-ВЕНТ и СРФ-ВЕНТ для небольших производств
Полностью готовые к работе фильтровентиляционные агрегаты РЦИЭ-ВЕНТ и СРФ-ВЕНТ

РЦИЭ-ВЕНТ и СРФ-ВЕНТ представляют собой полностью готовые к использованию фильтровентиляционные агрегаты для небольших производств.

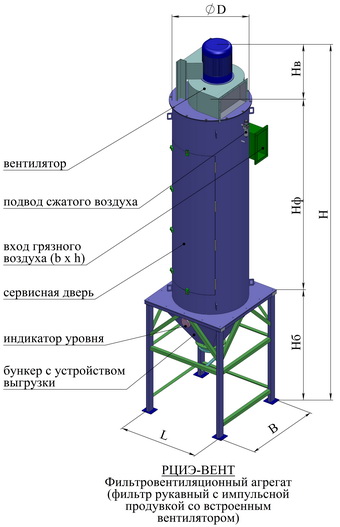

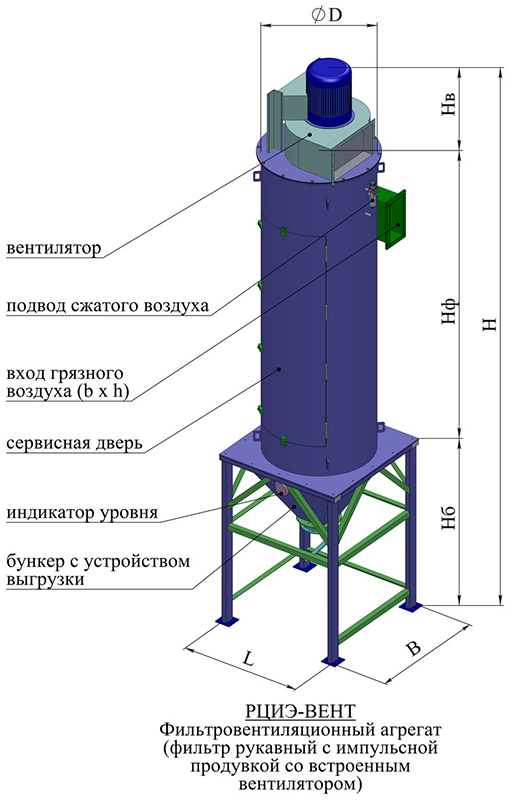

РЦИЭ-ВЕНТ
состоит из рукавного фильтра с циклонным входом и импульсной продувкой и вентилятора до 7.5 кВт. Имеет две ступени очистки: первая - циклонный вход, отделяющий 50-80% пыли, включая абразивные частицы и искры; вторая - фильтрующие рукава, обеспечивающие очистку воздуха до остаточной концентрации 5...20 мг/м3 (в зависимости от фильтрующего материала). Может комплектоваться входным коллектором для подключения гибких рукавов. Производительность 1000, 2000, 3000 или 6000 м3/ч.

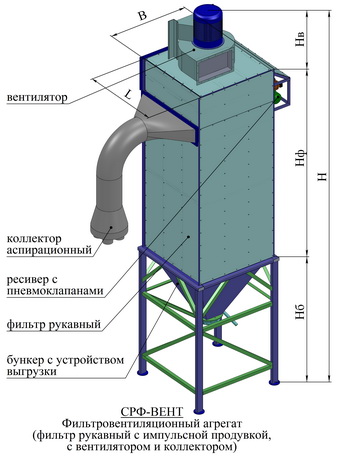

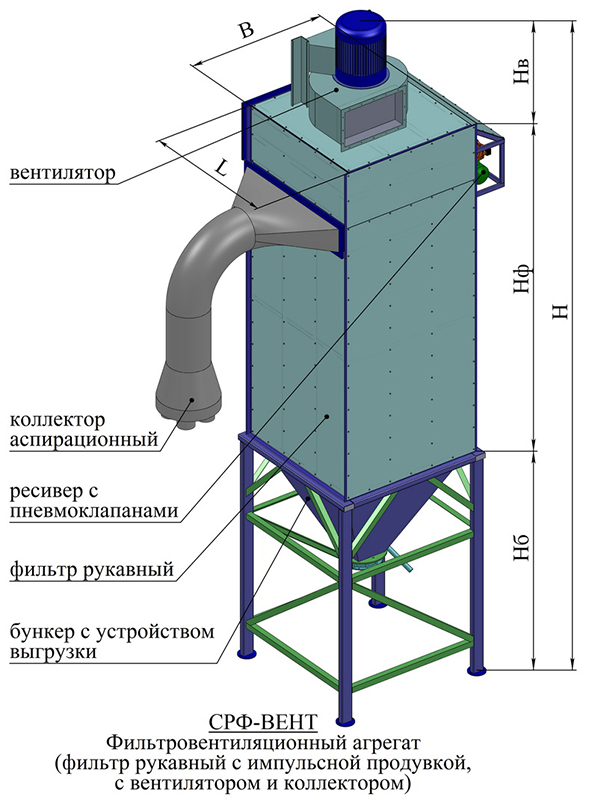

СРФ-ВЕНТ состоит из рукавного фильтра с импульсной продувкой производительностью до 8000 м3/час, вентилятора 7.5 кВт и входного коллектора (на выбор 4хØ160, 2хØ200 или другого по заказу) для подключения гибких рукавов.

Фильтровентиляционные агрегаты предназначены для очистки воздуха от любых мелкодисперсных сухих неслипающихся пылей. Фильтровентиляционный агрегат рекомендуется располагать в помещении, не далее 10м от аспирируемого оборудования, степень очистки в большинстве случаев позволяет вернуть очищенный воздух в помещение и снизить затраты на обогрев производственных помещений в зимнее время.





Особенности фильтров СРФ-ВЕНТ и РЦИЭ-ВЕНТ



1. Отличаются компактными размерами, невысокой ценой, простотой и надежностью конструкции. Оснащены встроенным вентилятором и полностью готовы к использованию.

2. В отличие от стационарной системы аспирации РЦИЭ-ВЕНТ и СРФ-ВЕНТ не требуют проектных и монтажных работ, которые, как правило, стоят дороже самого оборудования.

3. Благодаря компактности может быть установлен в цеху, рядом с оборудованием.

4. Оригинальное "сотовое" расположение рукавов в корпусе фильтра, позволяющее плотнее упаковать рукава и получить фильтр большей производительности при меньших габаритах.

5. Формирование импульса сжатого воздуха для регенерации рукавов осуществляется соленоидными клапанами импортного производства (ASCO, SMC, TORK). Клапаны характеризуются длительным сроком службы: не менее 1 000 000 срабатываний.

6. Движение запыленного воздуха внутри фильтра происходит сверху вниз, что снижает пылевую нагрузку на фильтровальную ткань, уменьшает риск налипания пыли на рукава и облегчает их регенерацию.

7. Обслуживание фильтра сбоку (не требуется место над фильтром). Большая удобная сервисная дверь облегчает контроль состояния рукавной камеры и фильтровальных рукавов, а также обеспечивает легкую чистку фильтра и замену рукавов.

8. Для опасных производств (мукомольные, кондитерские производства, мусоросжигающие предприятия, установки для измельчения угля на цементных заводах) оборудование имеет взрывозащищенное исполнение, предотвращающее или устраняющее опасные последствия взрыва: сброс избыточного давления в очаге взрыва, устойчивый к толчкам давления до 10 бар конструктив, искробезопасные комплектующие.

9. Варианты исполнения фильтра:
- взрывозащищенное;
- высокотемпературное;
- оснащение различными устройствами выгрузки бункера (ручной затвор, шлюзовой перегрузчик, вибратор).

10. Нестандартное исполнение:
- изменение высоты фильтра;
- изменение ориентации патрубков входа и выхода воздуха.



Достоинства фильтровентиляционных агрегатов СРФ-ВЕНТ







Фильтровентиляционный агрегат по размерам, производительности и мощности установленного вентилятора практически аналогичен стружкоотсосам, а стоит существенно дороже. За что мы переплачиваем?

Местные стружкоотсосы, наряду с одним несомненным достоинством - низкой ценой, обладают рядом недостатков, которые проявляются через непродолжительное время.
Основных недостатков три:

1. Во всех небольших дешевых фильтрах происходит проскок самых вредных для здоровья – мельчайших фракций пыли. Поэтому там, где образуется мелкая пыль (при обработке МДФ, шлифовке и т.п.) при, казалось бы «чистом» прозрачном воздухе сразу начинает першить в горле, дышится тяжело. Не случайно производители стружкоотсосов указывают эффективность очистки для пыли > 10 мкм (в лучшем случае - > 5 мкм).
2. Вследствие недостаточно эффективной регенерации происходит забивание фильтрующего материала и через некоторое время производительность резко снижается. Обычно с этим пытаются бороться частым техобслуживанием – вытряхиванием фильтрующего материала, ручной продувкой сжатым воздухом и т.п. Резко возрастают трудозатраты, а удовлетворительного результата удается добиться не всегда.
3. Распространившиеся в последнее время фильтро-циклоны с фильтрующими картриджами, за счет большой поверхности фильтрации, обладают лучшими характеристиками, однако механическая система регенерации в виде щетки не эффективно очищает фильтровальные картриджи и ограничивает применимость таких устройств.

Фильтровентиляционные агрегаты РЦИЭ-ВЕНТ и СРФ-ВЕНТ обладают всеми достоинствами больших аспирационных систем – он может работать непрерывно 24 часа в сутки 365 дней в году, не требуя техобслуживания, на всех пылях без исключения, возвращая воздух гарантированной чистоты для пыли любой фракции.





Область применения

  • Деревообрабатывающая промышленность и производство ДСП
  • Производство сухих строительных смесей, цемента, извести и гипса
  • Черная металлургия, сталелитейная промышленность
  • Литейное производство
  • Цветная металлургия
  • Камеры сгорания, очистка дымовых газов, сухая сорбция
  • Химическая промышленность
  • Пищевая и зерноперерабатывающая промышленность
  • Производство удобрений
  • Текстильная промышленность
  • Бумажная промышленность
  • Стекольное производство



Технические характеристики фильтров РЦИЭ-ВЕНТ и СРФ-ВЕНТ
Модель
РЦИЭ-ВЕНТ3
РЦИЭ-ВЕНТ6
РЦИЭ-ВЕНТ9
РЦИЭ-ВЕНТ18
СРФ-ВЕНТ
Максимальная производительность по воздуху, м3
1000
2000
3000
6000
8000
Мощность вентилятора, кВт
2,2
2,2
5,5
7,5
7,5
Располагаемый напор, Па
1000
700
1000
1000
1500
Максимальная концентрация на входе в фильтр, г/м3
500
500
500
500
200
Концентрация пыли на выходе из фильтра, не более, мг/м3
10
10
10
10
10
Давление сжатого воздуха, бар
5...8
5...8
5...8
5...8
5...8
Расход сжатого воздуха, л/мин
30
30
50
50
50
Высота полная H, мм *
4220
5220
4510
5510
5710
Высота фильтровальной части Hф, мм *
2000
3000
2000
3000
3000
Высота бункера Hб, мм *
1700
1700
1700
1700
1900
Высота вентилятора Hв, мм
520
520
810
810
810
Длина L, мм
1250
1250
1250
1250
1300
Ширина B, мм
1250
1250
1250
1250
1300

* - размеры согласовываются при заказе.
     ** - размеры могут быть изменены изготовителем при условии сохранения технических характеристик изделия.





Представленная на сайте информация носит ознакомительный характер, не претендует на полноту и охватывает общие характеристики оборудования. За более подробной информацией, техническими характеристиками оборудования и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.

Мы осуществляем проектирование систем аспирации, консультации, подбор, поставки оборудования, гарантийное, послегарантийное и сервисное обслуживание.
