HYG-E 7001 - Совмещенный комнатный гигростат-термостат
HYG-E 7001 - Совмещенный комнатный гигростат-термостат для контроля температуры и влажности в помещении

Совмещенный комнатный гигростат-термостат для контроля температуры и влажности в помещении HYG-E 7001 совмещает в одном корпусе два прибора: гигростат и термостат:

Гигростат
Предназначен для наблюдения и контроля относительной влажности в жилых зонах, зимних садах, помещениях с искусственными водоемами, бассейнах и прочих помещениях, где необходим контроль микроклимата.
Гигростат оснащен перекидным релейным контактом, имеющим режимы «уменьшение влажности» и «увеличение влажности» (см. описание.pdf), для коммутации нагрузки или управляющего воздействия.

Термостат
Термостат с биметаллическим температурным элементом применяется для контроля или управления температурой в закрытых сухих помещениях, для автоматического (ON/OFF) управления исполнительными устройствами (котлами, насосами, зонными клапанами, электрическими обогревателями и т.д.) в системах отопления в зависимости от температуры помещения. Чувствительный элемент выполнен в виде металлической подушечки (сдвоенная диафрагма). Такая конструкция позволяет точно реагировать на малейшие изменения окружающей температуры. Режим нагрев/охлаждение определяется положением перекидного контакта. Возможно прямое управление активной (до 10А) и индуктивной (до 4А) нагрузкой.



Прибор предназначен для настенного монтажа и оборудован 6-ти позиционным регулятором для установки желаемой температуры и 8-ми позиционным регулятором для установки желаемой влажности в пределах рабочих диапазонов.

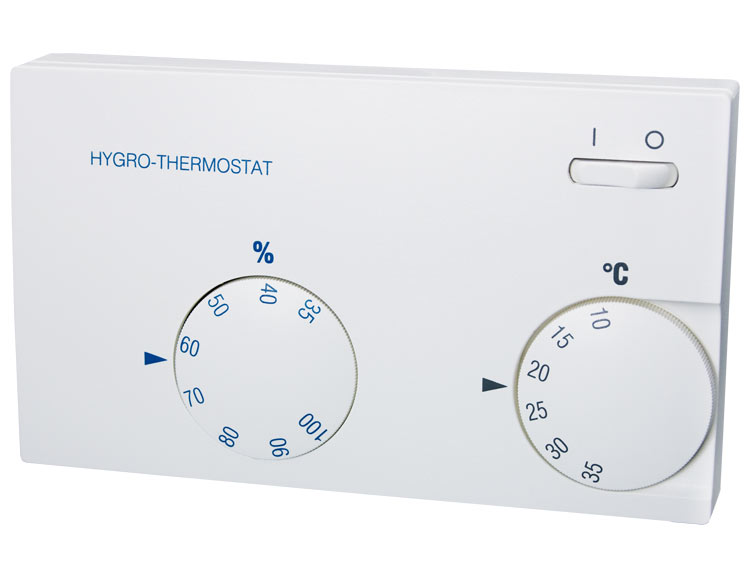

Пожалуйста заметьте, что внешний вид и размеры прибора могут отличаться от представленной на сайте фотографии, в связи с доработкой конструкции прибора.



Качество продукта "Made in Germany"



Технические характеристики:
Гигростат:

Контролируемый диапазон:
35...100% r.H. относительной влажности
Гистерезис (шаг измерения):
~ 4 % относительной влажности
Контакт:
1 перекидной релейный контакт
(клемма 5 общая;
клеммы 5 и 7 - режим «Осушение/уменьшение влажности»,
клеммы 5 и 6 - режим «Увлажнение/увеличение влажности»)
Рабочий ток релейных контактов влажности:
5 (0,2) A число в скобках = индуктивная нагрузка
Тип изм. элемента:
Синтетическая нить
Термостат:

Диапазон измерения температуры:
+10...+35°C
Контакт:
1 перекидной релейный контакт, Режимы: Нагрев/Охлаждение.
(клемма 5 общая;
клеммы 5 и 3 - режим «Охлаждение/уменьшение температуры», клеммы 5 и 2 - режим «Нагрев/увеличение температуры»)
Напряжение нагрузки для релейного выхода (контактов):
24В…250В переменного тока; напряжение питания > 24В подается на прибор только в сухих (не влажных) помещениях (в соответствии с ПУЭ)
Рабочий ток релейного выхода (контактов) температуры:
Режимы: Нагрев/Охлаждение. Коммутируемый ток 10 (4) А для нагрева, 5 (2) A для охлаждения, число в скобках = индуктивная нагрузка
Общие характеристики:

Напряжение питания:
24...230 В AC переменного тока
Выключатель
Вкл/Выкл (ON/OFF)
Класс защиты:
IP 30
Размеры:
127,5 x 75 x 27 мм
Цвет корпуса:
Белый, RAL 9010
Монтаж:
Прибор для настенного монтажа



Модели:
Модель
Гигростат
Термостат
Сертификат

HYG-E 7001
35...100% относительной влажности,
1 перекидной контакт
+10...+35°C
1 перекидной контакт
СЕ, ГОСТ

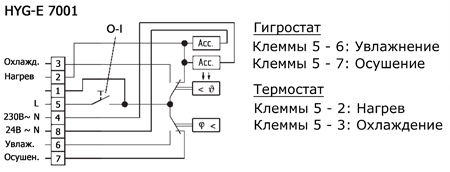

Схема подключения



Качество продукта "Made in Germany"

За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
