TPM1/E - Объемный датчик температуры - маятниковый, с преобразователем выходного сигнала



Объемный датчик температуры маятникового типа TPM1/E предназначен для измерения температуры в высоких и объемных помещениях. Объемный датчик температуры измеряет температуру, учитывая wind chill factor - коэффициент охлаждения воздушным потоком, определяя температуру воздуха по ощущениям человека. Области применения многосторонни: от контроля температуры в хранилищах, залах ожидания, конференц-залах до выставочных центров, спортивных залов и холлов, где датчик может удобно размещаться с помощью соединительного кабеля любой длины. Измерительный элемент Pt100 DIN B помещен в шар из черного пластика, обеспечивающий защиту от механических повреждений.

Датчик оснащен преобразователем с выходом тока 4...20 мА (2-х проводное подключение) или напряжения 0...10 В (3-х проводное подключение). Преобразователь крепится винтами на плоскую поверхность (потолок).



Wind Chill Factor: Измерение температуры с учетом эффекта охлаждения при ветре или при циркуляции воздушного потока внутри большого помещения. Известно, что при ветре тело значительно больше теряет тепла, чем при его отсутствии. Именно поэтому в ветреную погоду всегда кажется, что более зябко, чем при такой же температуре, но без ветра. Этот показатель потери тепла можно рассчитать для определенных условий (скорости ветра/циркуляции воздушного потока внутри большого помещения и температуры воздуха), а после этого конвертировать в эквивалентное значение снижения температуры вследствие охлаждения воздушным потоком (windchill factor).



Качество продукта "Made in Germany"





Технические характеристики:
Измерительный элемент:
Pt100 DIN B
Напряжение питания 0-10В:
24 В перем./пост. тока +/- 6 В
Напряжение питания 4...20мА:
10...36 В пост. тока (4...20 мА цикл)
U-Выход (0-10В):
0...10В (3-х провод.) мин. сопротивление 10кОм
I-Выход (4...20мА):
4...20мА (2-х провод.) Rb (Oм) = (Ub-7,5В)/22мА
Диапазон измерения температуры:
11 диапазонов измерения (выбираются встроенным DIP-переключателем)
Диапазоны:
-50...+50°C, -50...+150°C, -30...+70°C, -20...+50°C, -20...+80°C, -20...+120°C, -20...+150°C, 0...+50°C, 0...+100°C, 0...+150°C, 0...+200°C (другие диапазоны по запросу)
Погрешность:
+ 0,2 К + макс. 3% от диапазона измерения
Вспомогательная энергия:
0.01 %/В
Класс защиты:
IP65, прибор с дисплеем IP20
Защита измерительного элемента:
шар из черного пластика, диаметр 60 мм
Соединительный кабель:
2 м, изоляция ПВХ (другие по запросу)
Нормы:
соответствие СЕ-нормам, электромагнитная совместимость согласно EN 61326-1 2006, директива 89/336/EWG
Способ подсоединения:
винтовой зажим до 1.5 мм2
Корпус:
полиамид (пластиковый), белый RAL 9010
Рабочая температура электроники:
-20...+50°C (с дисплеем 0...+50°C)
Рабочий диапазон относительной влажности, r.H.:
макс. 98% относительной влажности, без образования конденсата
Температура хранения:
-20...+50°C
Дисплей:
доступны модели с жидкокристалическим дисплеем (для отображения текущих значений измеряемой температуры) и без дисплея



Модели:
Модель
Диапазон измерения
(предустановленный)
Выход
Кабель
Исполнение
изм. элемента
Дисплей
Сертификат
TPM1/E-I
0...+100°C
4...20 мA
2 м, ПВХ кабель
шар
без дисплея
СЕ, ГОСТ
TPM1/E-ID
0...+100°C
4...20 мA
2 м, ПВХ кабель
шар
с дисплеем
СЕ, ГОСТ
TPM1/E-U
0...+100°C
0-10 В
2 м, ПВХ кабель
шар
без дисплея
СЕ, ГОСТ
TPM1/E-UD
0...+100°C
0-10 В
2 м, ПВХ кабель
шар
с дисплеем
СЕ, ГОСТ

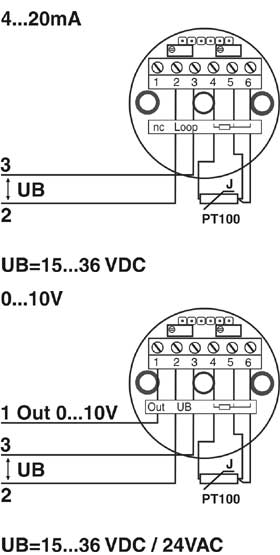

Электрическая схема подключения





Чертеж с размерами





Информация, каталоги





Преобразователь Температуры 0-10 В / 4...20 мА
Обзор модели на русском языке.

- 16 диапазонов измерения температуры
- выбор диапазона DIP-переключателем
- широкий выбор моделей и применений
- высокая точность измерений
- быстрый и легкий монтаж





Скачать буклет (.pdf, 1126 Кб)









Качество продукта "Made in Germany"



За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
