TPF1/E - Объемный маятниковый датчик температуры - для измерения температуры в высоких и объемных помещениях





Датчик температуры маятникового типа TPF1/E предназначен для измерения температуры в высоких и объемных помещениях. Объемный датчик температуры измеряет температуру, учитывая wind chill factor - коэффициент охлаждения воздушным потоком, определяя температуру воздуха по ощущениям человека. Области применения многосторонни: от контроля температуры в хранилищах, залах ожидания, конференц-залах до выставочных центров, спортивных залов и холлов, где датчик может удобно размещаться с помощью соединительного кабеля любой длины. Широкий диапазон измерительных элементов: Pt100, Pt1000, Ni1000, KTY, NTC, LM235Z. Измерительный элемент помещен в шар из черного пластика, обеспечивающую защиту от механических повреждений.



Wind Chill Factor: Измерение температуры с учетом эффекта охлаждения при ветре или при циркуляции воздушного потока внутри большого помещения. Известно, что при ветре тело значительно больше теряет тепла, чем при его отсутствии. Именно поэтому в ветреную погоду всегда кажется, что более зябко, чем при такой же температуре, но без ветра. Этот показатель потери тепла можно рассчитать для определенных условий (скорости ветра/циркуляции воздушного потока внутри большого помещения и температуры воздуха), а после этого конвертировать в эквивалентное значение снижения температуры вследствие охлаждения воздушным потоком (windchill factor).



Качество продукта "Made in Germany"





Технические характеристики:
Измерительный элемент:
Pt100, Pt1000, Ni1000, KTY, NTC, LM235Z (другие по запросу)
Диапазон измерения:
-30...+75 °С
Потребляемый ток:
1мА
Сопротивление изоляции:
100 МОм, при 20°C и 500 В пост. тока
Соединительный кабель:
Изоляция ПВХ (концы свободны)
Длина кабеля:
стандартно от 2м до 5м (другая длина по запросу)
Модель TPF1/E:
шар из черного пластика, диаметр 60 мм
Тип подключения:
2, 3 или 4-х проводное подключение (клемное)
Класс защиты:
IP54
Температура хранения:
-30...+50 °C
Рабочая температура:
-30...+75 °C



Модели:
Модель
Измерительный элемент
Длина кабеля
Исполнение
изм. элемента
Сертификат
TPF1/E-10
Pt100
2 м ПВХ (4x0,25мм)
шар
СЕ, ГОСТ
TPF1/E-20
Pt1000
2 м ПВХ (4x0,25мм)
шар
СЕ, ГОСТ
TPF1/E-30
Ni1000
2 м ПВХ (4x0,25мм)
шар
СЕ, ГОСТ
TPF1/E-40
Ni1000TK5000
2 м ПВХ (4x0,25мм)
шар
СЕ, ГОСТ
TPF1/E-50
NTC1,8k
2 м ПВХ (4x0,25мм)
шар
СЕ, ГОСТ
TPF1/E-60
LM235Z
2 м ПВХ (4x0,25мм)
шар
СЕ, ГОСТ
TPF1/E-70
NTC20k
2 м ПВХ (4x0,25мм)
шар
СЕ, ГОСТ
TPF1/E-80
NTC10k
2 м ПВХ (4x0,25мм)
шар
СЕ, ГОСТ



Электрическая схема подключения

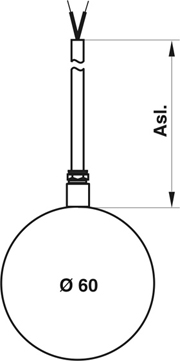

Чертеж с размерами





Качество продукта "Made in Germany"



За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
