Механическое реле потока воздуха WFR/N применяется в системах вентиляции, кондиционирования и отопления для отслеживания воздушных и газовых потоков в воздуховодах, для контроля работы вентиляторов, в установках кондиционирования и воздушного обогрева.

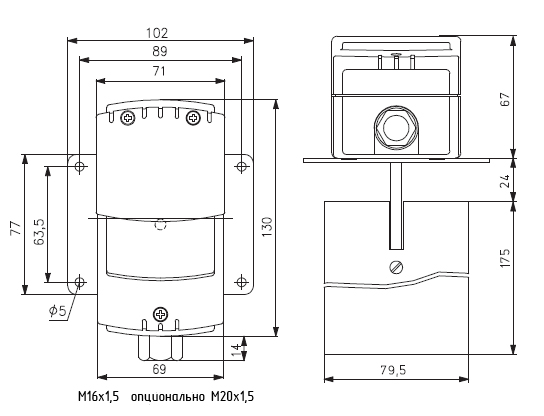

Датчик потока воздуха WFR/N состоит из базы с присоединенным пластиковым ударопрочным корпусом и крышки. В корпусе помещены микропереключатель, рычаг передачи с регулировочным винтом и держателем пластины. Корпус имеет отверстия для ввода кабеля и закреплен на базе тремя винтами. Прибор обнаруживает наличие потока с помощью лепестковой пластины, устанавливаемой в контролируемой среде.
Если скорость потока ниже установленного значения отсечки, лепестковая пластина воздействует на переключатель с сухим контактом (15 (8) A, 24-250В) и контакты переключателя 1−4 замыкаются. Когда скорость увеличивается до предустановленного значения, замыкаются контакты 1−2. Точка переключения может быть изменена путем подстройки. На заводе значение отсечки установлено в минимальное положение (Amin).
|
