FRK/N - Канальный гигростат с релейным переключающим контактом
FRK/N - Канальный гигростат

Гигрометрический способ измерения и контроля влажности основан на изменении длины гигроскопических нитей, в частности, волос или синтетических нитей в зависимости от насыщения их влагой из окружающего воздуха. Влагочувствительный элемент состоит из нескольких синтетических нитей, каждая из которых содержит в себе 90 отдельных волокон диаметром 0,003 мм. После специальной обработки нити приобретают гигроскопические свойства.

Измерительный элемент адсорбирует и испаряет влагу. Эффект набухания, проявляющийся, главным образом, в увеличении длины, передается системой рычагов микровыключателю с очень маленьким ходом штока переключателя. На изменение влажности воздуха измерительный элемент реагирует быстро и точно. При настройке установки ручки с помощью ручки регулятора, система рычагов приводится в действие таким образом, что когда достигается установленное значение влажности воздуха, активируется выключатель гигростата.





Канальный гигростат FRK/N предназначен для автоматического регулирования влажности в системах вентиляции и микроклимата. FRK/N предназначен для работы с не агрессивными газами и устанавливается в канал воздуховода, максимальная скорость потока воздуха в канале воздуховода не должна превышать 8 м/сек.
Канальный гигростат FRK/N оснащен перекидным релейным контактом (рабочий ток нагрузки до 15А) для коммутации нагрузки или управляющего воздействия. Режим увеличение/уменьшение влажности определяется положением перекидного контакта. Возможно прямое управление активной (до 15А) и индуктивной (до 8А) нагрузкой.

Пожалуйста заметьте, что внешний вид и размеры прибора могут отличаться от представленной на сайте фотографии, в связи с доработкой конструкции прибора.

Качество продукта "Made in Germany"





Технические характеристики:
Напряжение питания и рабочий ток релейных контактов:
15 (8) A, 24:250В, при 24В ~ мин. ток 150 мA
Шаг измерения:
~ 5% относительной влажности
Контакт:
модели FRK/N-10, FRK/N-20 - 1 перекидной контакт (реле), модель FRK/N-30 - 2 перекидных контакта (реле)
Контролируемый диапазон:
30...100% относительной влажности
Рабочая температура:
0...+ 60°C
Класс защиты:
IP65
Цвет:
Задняя часть черная - RAL 7016, передняя часть серая - RAL 7035
Корпус:
пластиковый



Модели:
Модель
Контакт
Оснащение
Сертификат
FRK/N-10
1 перекидной контакт
Уставка снаружи
СЕ, ГОСТ
FRK/N-20
1 перекидной контакт
Внутренняя уставка
СЕ, ГОСТ
FRK/N-30
2 перекидных контакта
Уставка снаружи, 2 ступени
СЕ, ГОСТ

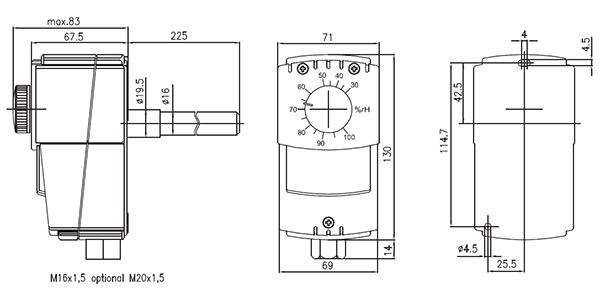

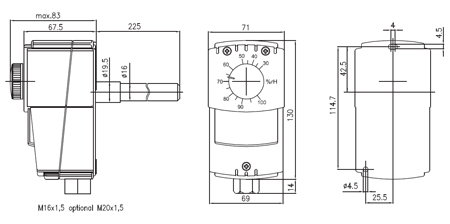

Чертеж с размерами

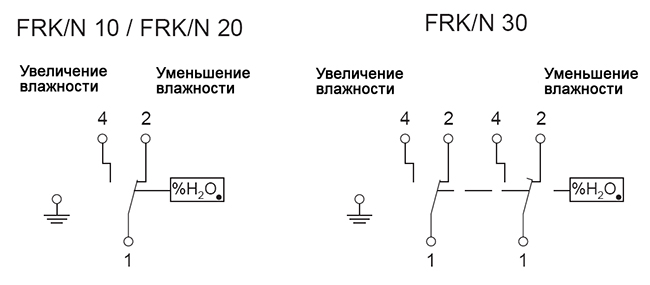

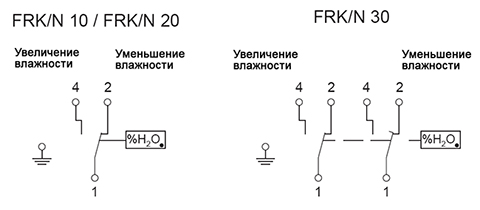

Электрическая схема подключения





Качество продукта "Made in Germany"

За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
