Аппараты серии S-3 эффективны и экономичны в работах по обслуживанию фасовочных установок, станков и транспортёров, очистки производственных цехов, опорожнении ям или шахт.
Способны удовлетворить самые высокие требования к производительности и фильтрующей способности при сборе и вакуумной транспортировке большого количества сыпучего материала, например, в сталеплавильных и сталепрокатных цехах, на цементных и гипсовых заводах, тепловых электростанциях, на предприятиях по производству минеральных удобрений и т.п.
Особопрочная конструкция и рама, рассчитанная на большой вес, делают S-3 идеальным агрегатом для работы в тяжелом режиме.
|
- наполнение собранным материалом мешков Биг-бэг или контейнеров;
- использование в качестве стационарной или передвижной установки;
- два параллельно подключенных агрегата S-3 повышают производительность вдвое и могут всасывать крупные куски материала диаметром до 125 мм.
|
|

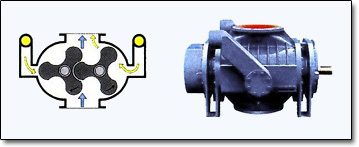

Ротационные насосы Wieland Lufttechnik специально разработаны для создания высокого вакуума. Стандартный насос с максимальным вакуумом 55%, с устойчивым к перекосам трехлопастным ротором, предназначен для решения стандартных задач всасывания и транспортировки. Для того чтобы ограничить последствия чрезмерного нагрева насоса в процессе работы (нагрев снижает эффективность насоса) конструкторы Wieland разработали уникальную систему воздушного охлаждения.
При обусловленном производственными условиями быстром изменении вакуума ротационный насос не вибрирует и не смещается (не происходит касания стенок и повреждений вакуумного насоса). Трехлопастные насосы более надежны и имеют более высокий КПД, чем стандартные насосы с 8-образным ротором.
|
- трехлопастной ротационный вакуумный насос;
- трехфазный электродвигатель мощностью 22 кВт;
- центробежный сепаратор, не требующий обслуживания;
- трехступенчатая система фильтрации;
- мешочный тканевый фильтр с покрытием PTFE для мелкодисперсной пыли;
- устройство пневматической очистки фильтра AirShock;
- вакуумметр для контроля сопротивления фильтра;
- предохранительный патронный фильтр (защищает вакуумный насос при дефекте главного фильтра);
- ограничитель вакуума (защищает вакуумный насос от перегрева и превышения максимально допустимого длительного вакуума);
- патрубок всасывания Ду 100, быстроразъемное соединение;
- сборный контейнер 120, 160 или 500 литров с конической воронкой и крышкой для выгрузки Ду 300;
- рама с направляющими для транспортировки погрузчиком.
|
|

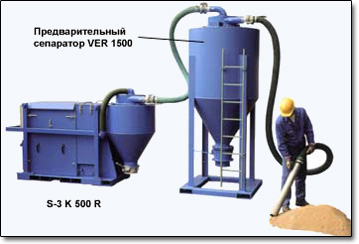

Предварительный фильтр-сепаратор
Предварительный фильтр-сепаратор увеличивает рабочий объем и позволяет работать в непрерывном режиме, охлаждает горячую всасываемую среду и воздух.
|
|
Вихревой вакуумный насос
В аппаратах типа S-3 SV применяются вихревые вакуумные насосы с боковым каналом. Они надежны, не требуют обслуживания и тихо работают, однако им необходимо больше времени для повышения вакуума, чем ротационным насосам. При транспортировке цемента на расстояние 20 м (горизонтально) ротационные и вихревые насосы показали практически равную производительность.
|
|
|
|
S-3 K 120 R
Сборный контейнер 120 литров.
Дополнительное оснащение:
рама для транспортировки
краном/защитная рама
| S-3 K 500 R
Сборный контейнер 500 литров.
Дополнительное оснащение:
шасси для тяжелого груза;
рама для транспортировки
краном / защитная рама
| S-3 С/B1
Съемный сборный контейнер 160 литров.
Соответствует норме BIA ZH 1/487/C,
класс пыли М и тип исполнения В1.
Дополнительное оснащение:
рама для транспортировки
краном / защитная рама
|
|
|
Технические данные: | S-3 K 120 R | S-3 K 120 SV | S-3 C и С/B1 | S-3 K 500 R | S-3 K 500 SV |
|---|
|
Приводная мощность, кВт | 22 | 22,6 | 22 | 22 | 22,6 | Макс. скорость потока воздуха, м3/час | 1280 | 1200 | 1280 | 1280 | 1200 | Макс. сила всасывания, мбар | 550 | 550 | 550 | 550 | 600 | Производительность, прибл. т/ч | 10 | 10 | 10 | 10 | 10 | Диаметр всасывающего патрубока, мм | 100 | 100 | 100 | 100 | 100 | Емкость контейнера, л | 120 | 120 | 160 | 500 | 500 | Общая площадь фильтра / тканевый фильтр / предохранительный фильтр, м2 | 13,5 / 6 / 7,5 | 13,5 / 6 / 7,5 | 13,5 / 6 / 7,5 | 13,5 / 6 / 7,5 | 13,5 / 6 / 7,5 | Габариты (ДхШхВ), мм | 2750х900х1850 | 2750х900х1850 | 2750х900х1850 | 2880х1000х1970 | 2880х1000х1970 | Порожний вес, кг | 1040 | 1100 | 1040 | 1200 | 1150 | Напряжение, В | 400 | 400 | 400 | 400 | 400 | Предохранитель (50 Гц), А | 63 | 50 | 63 | 63 | 50 | Уровень шума, дБ(А) | 80 | 70 | 80 | 80 | 70 |
|
|
Система вакуумного сбора и очистки S-3 (22 кВт)
Предназначена для работы в тяжелых условиях промышленных производств,
безопасна в эксплуатации и практически не требует обслуживания.
Скачать брошюру (.pdf, 4591 Кб)
|
|
