MU/E - Преобразователь сигнала температуры от датчика Pt100 в активный сигнал 0-10В / 4...20мA
MU/E - Преобразователь сигнала температуры от датчика Pt100 в активный сигнал 0-10В / 4...20мA, 16 диапазонов измерения

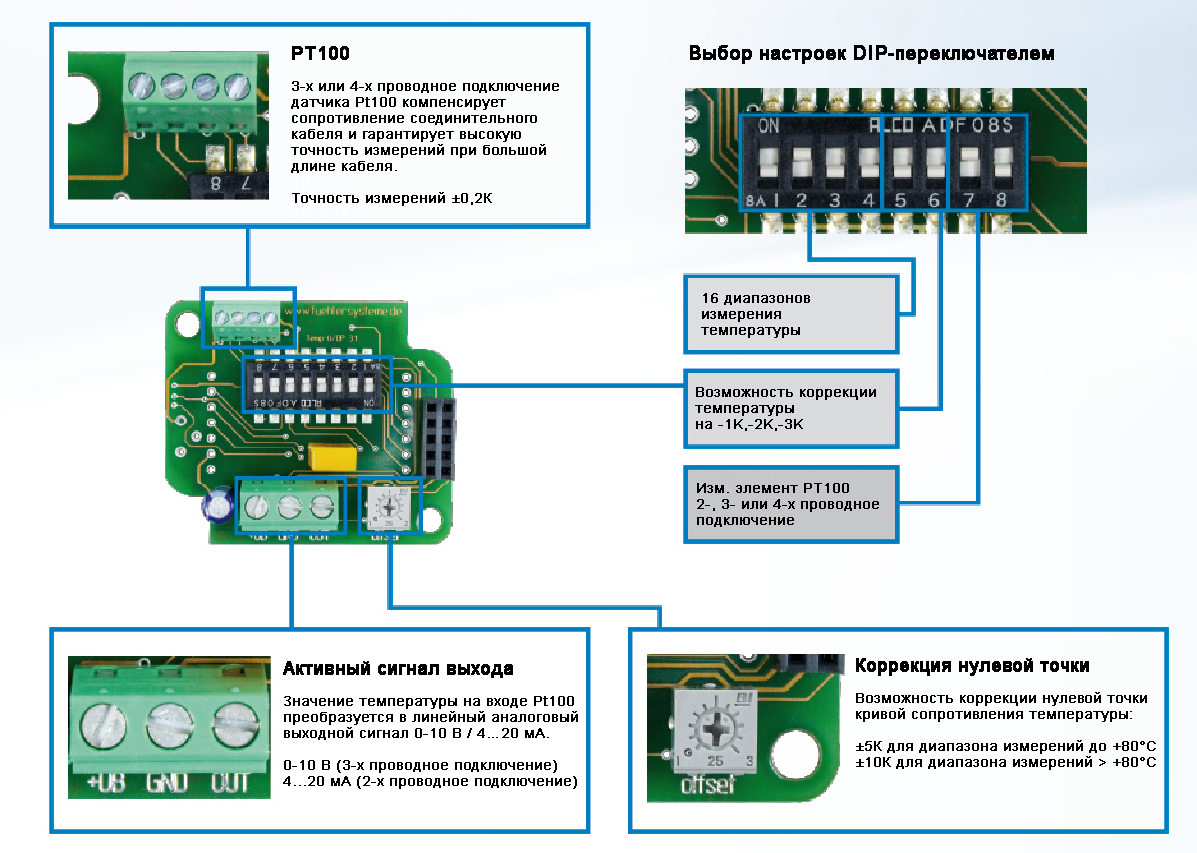

Ко входу преобразователя MU/E подключается пассивный датчик температуры Pt100. Преобразователь MU/E измеряет сопротивление датчика Pt100 и преобразует его в стандартный аналоговый сигнал 0-10 В или 4...20 мA. Преобразователь имеет 16 диапазонов измерения температуры (16 кривых сопротивления), нужный диапазон выбирается встроенным DIP-переключателем. Имеется возможность корректировать температуру на -1K,-2K,-3K, встроенным DIP-переключателем. Возможно 3-х и 4-х проводное подключение датчика Pt100, что позволяет компенсировать погрешность, вносимую в результат измерения сопротивлением кабеля и проводить высокоточные измерения при достаточно большой длине кабеля от датчика.







Возможно оснащение преобразователя MU/E цифровым дисплеем
для индикации измеренного значения температуры в реальном времени.



Качество продукта "Made in Germany"





Технические характеристики:
Напряжение питания 0-10В:
24В AC/DC
Аналоговый выход 0-10В:
3-х проводное подключение, мин. нагрузочное сопротивление 100 кOм
Напряжение питания 4...20мА:
10...30В пост. тока, (Ubмин = 10V + Rнагрузки*0,02A)
Аналоговый выход 4...20мA:
2-х проводное подключение, макс. Rнагрузки(Oм) = (+Ub-10V)/0,02A
Точность:
+0,2K + макс. 3% от измеренного значения
Диапазон измерения:
16 диапазонов измерения (выбираются встроенным DIP-переключателем)
Диапазоны:
-50...+50°C, -50...+150°C, -30...+70°C, -20...+50°C, -20...+80°C, -20...+120°C,
-20...+150°C, 0...+50°C, 0...+100°C, 0...+150°C, 0...+200°C (по запросу возможны другие диапазоны)
Рабочая температура электроники:

-30...+70°C
Рабочий диапазон отн. влажности p.H.:
0...98% относительной влажности, без образования конденсата
Измерительный элемент:
Pt100 DIN EN 60751, Класс B
Электрическое подключение:
винтовой зажим до 1.5мм
Класс защиты:
нет
Стандарты:
ГОСТ РФ, CE, EMC соотв. EN 61326-1 2006, EMV директива 89/336/EWG
Температура хранения:
-20...+50°C
Дисплей:
Доступны модели с ЖК дисплеем и без (жидкокристаллический дисплей - для отображения измеряемой температуры в текущем времени)



Модели:
Модель
Напряжение питания
Диапазон измерения
Выход
Вариант
Сертификат
MU/E-I
0-10В пост. тока
16 диапазонов измерения (выбираются встроенным DIP-переключателем)
4...20 мA
Без дисплея
CE, ГОСТ
MU/E-ID
0-10В пост. тока
16 диапазонов измерения (выбираются встроенным DIP-переключателем)
4...20 мA
С дисплеем
CE, ГОСТ
MU/E-U
24В пост./перем. тока
16 диапазонов измерения (выбираются встроенным DIP-переключателем)
0-10 В
Без дисплея
CE, ГОСТ
MU/E-UD
24В пост./перем. тока
16 диапазонов измерения (выбираются встроенным DIP-переключателем)
0-10 В
С дисплеем
CE, ГОСТ











Информация, каталоги





Преобразователь Температуры 0-10 В / 4...20 мА
Обзор модели на русском языке.

- 16 диапазонов измерения температуры
- выбор диапазона DIP-переключателем
- широкий выбор моделей и применений
- высокая точность измерений
- быстрый и легкий монтаж





Скачать буклет (.pdf, 1126 Кб)











Качество продукта "Made in Germany"

За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
