Рукавный фильтр РФУ3.5, РФУ5 до 5000 м3/ч с вибровстряхиванием
Универсальные рукавные фильтры с вибровстряхиванием РФУ3.5, РФУ5, производительность до 5000 м3/ч









Универсальные рукавные фильтры с регенерацией рукавов вибровстряхиванием отличаются простотой конструкции, предназначены для очистки воздуха от любых мелкодисперсных и среднедисперсных сухих неслипающихся пылей. Фильтрующим элементом являются рукава круглой формы. Фильтр позволяет очищать запыленный воздух до концентрации примесей 15÷20 мг/м3. Фильтры имеют встроенный механизм регенерации рукавов периодической вибрацией. Могут использоваться в производствах с непрерывным циклом: деревообработка, литейное производство, производство строительных материалов, минеральных удобрений. Наилучшие характеристики фильтры показывают при очистке древесных пылей и пылей при обработке ДСП.












Особенности фильтров РФУ3.5, РФУ5


1. Вход пылевоздушной смеси организован сверху, грязный воздух "падает" вдоль рукавов (изнутри) постепенно фильтруясь на наружную сторону. Пыль постоянно сдувается потоком воздуха вниз, не откладываясь на фильтрующем материале. При вибровстряхивании пыль легко отстает от рукавов и падает в бункер.

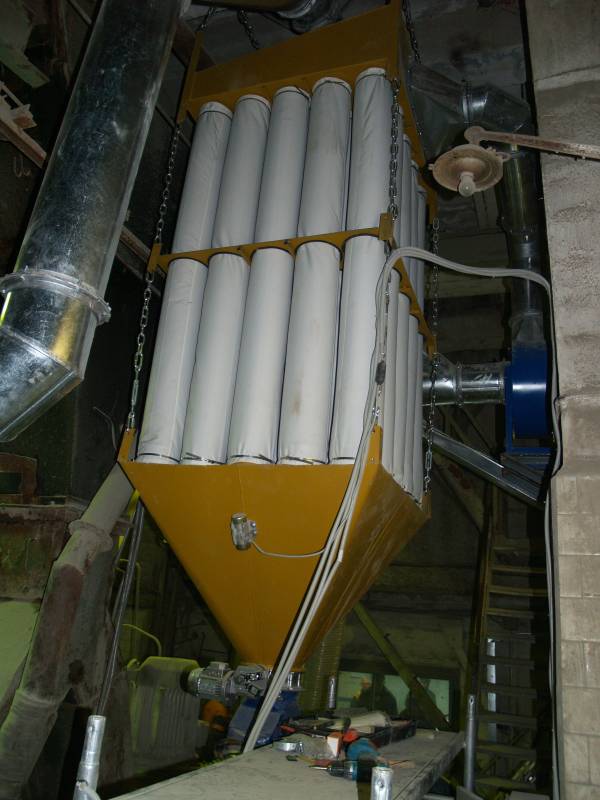

2. Конструкция фильтра позволяет подвестить его к потолку, т.о. фильтр не занимает свободной площади производственного помещения.

3. Не требуется подвода сжатого воздуха для регенерации фильтровальных рукавов.

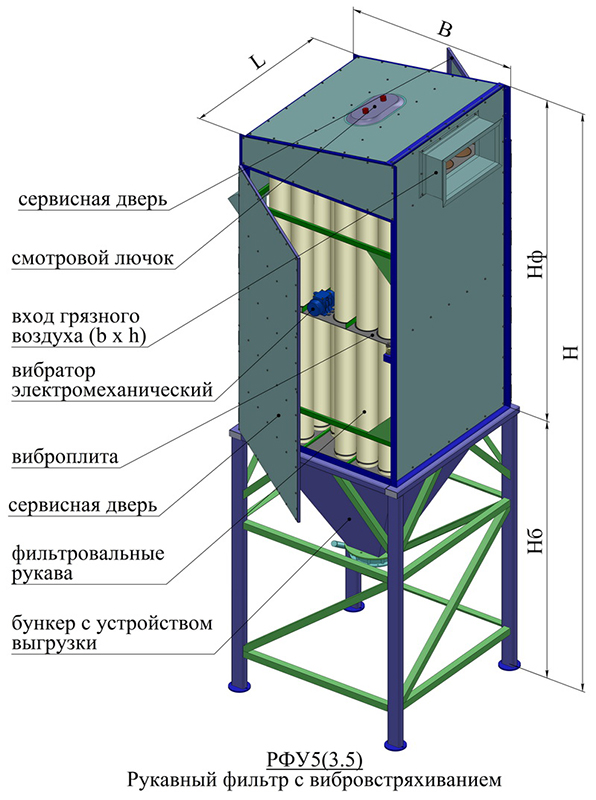

4. Фильтр в корпусном исполнении обслуживается сбоку (не требуется место над фильтром). Большая удобная сервисная дверь облегчает контроль состояния рукавной камеры и фильтровальных рукавов, а также обеспечивает легкую чистку фильтра и замену рукавов.

5. Фильтр предназначен для работы только с пылевыми вентиляторами. Вентилятор устанавливается перед фильтром «по грязному воздуху».

6. Вибровстряхивание происходит в автоматическом режиме, через определенные промежутки времени. Длительность и период вибровстряхивания задаются в настройках системы автоматики через лицевую панель управляющего контроллера. При встряхивании фильтрующих рукавов не надо останавливать работу системы.

7. Фильтр РФУ3.5, РФУ5 может комплектоваться пылевым вентилятором; тележкой-пылесборником; шлюзовым перегрузчиком, позволяющим производить непрерывную выгрузку уловленного продукта; бункером-накопителем со сдвижным затвором.











Принцип работы рукавного фильтра с вибровстряхиванием

Запыленный воздух поступает в камеру грязного воздуха в верхней части фильтра и опускается вниз внутри рукавов, фильтруясь наружу, при этом частицы пыли задерживаются на их внутренней поверхности, а очищенный воздух поступает в межрукавное пространство и отводится из фильтра. Регенерация запыленных рукавов в рукавном фильтре осуществляется периодической вибрацией. Пыль, отряхиваемая с рукавов, осыпается в бункер и через устройство выгрузки удаляется из фильтра.















Варианты исполнения фильтра:

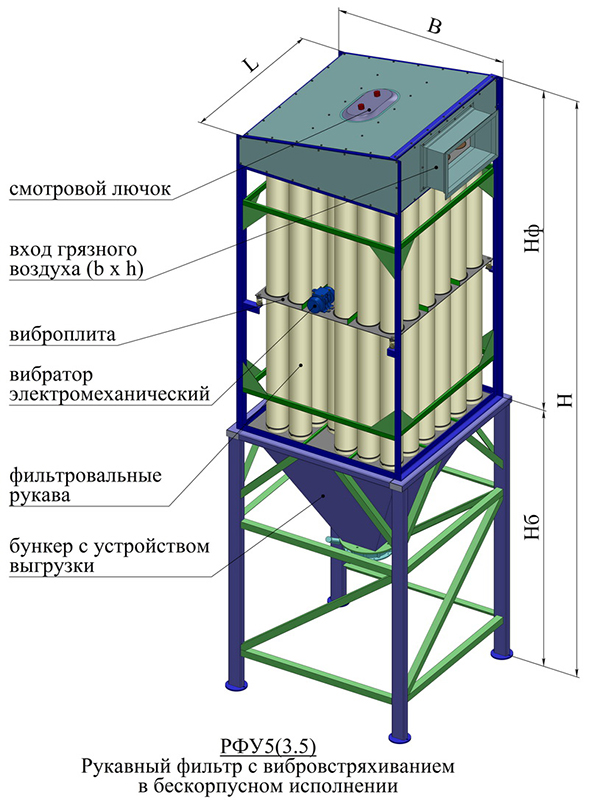

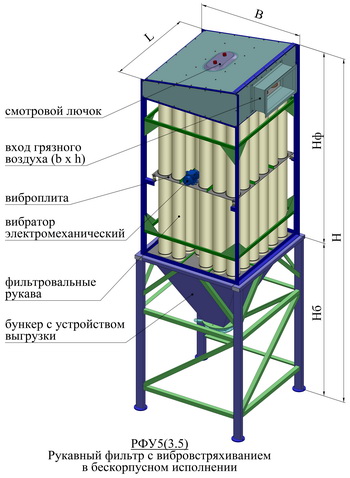

- бескорпусное;

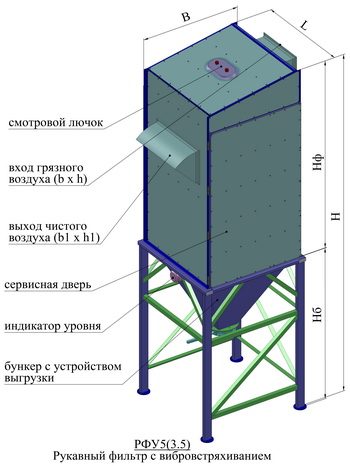

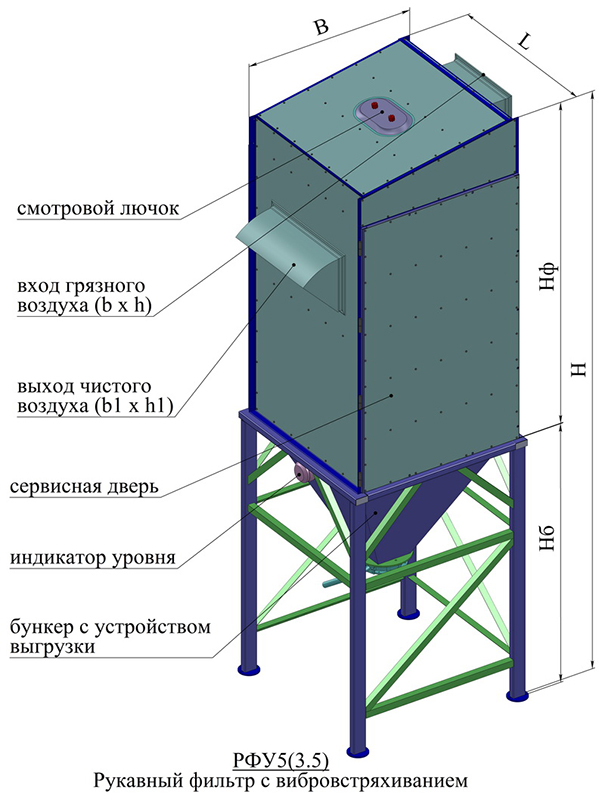

- в корпусе;
- взрывозащищенное;
- оснащение различными устройствами выгрузки бункера (ручной затвор, шнек, шлюзовой перегрузчик).

Нестандартное исполнение:
- изменение высоты фильтра;
- изменение сторон обслуживания;
- изменение ориентации патрубков входа и выхода воздуха.






Область применения

  • Деревообрабатывающая промышленность и производство ДСП
  • Производство сухих строительных смесей, цемента, извести и гипса
  • Черная металлургия, сталелитейная промышленность
  • Литейное производство
  • Цветная металлургия
  • Камеры сгорания, очистка дымовых газов, сухая сорбция
  • Химическая промышленность
  • Пищевая и зерноперерабатывающая промышленность
  • Производство удобрений
  • Текстильная промышленность
  • Бумажная промышленность
  • Стекольное производство



Технические характеристики фильтров РФУ3.5, РФУ5
Модель
РФУ3.5
РФУ5
Максимальная производительность по воздуху, м3
3500
5000
Гидравлическое сопротивление, Па
500...1500
500...1500
Максимальная концентрация на входе в фильтр, г/м3
500
500
Концентрация пыли на выходе из фильтра, не более, мг/м3
20
20
Высота фильтра с бункером H, мм *
3900
4400
Высота фильтровальной части Hф, мм *
2000
2500
Высота бункера Hб, мм *
1900
1900
Длина L, мм
1300
1300
Ширина B, мм
1300
1300

* - в таблице приведен не полный перечень моделей и характеристик.
     ** - размеры могут быть изменены изготовителем при условии сохранения технических характеристик изделия.

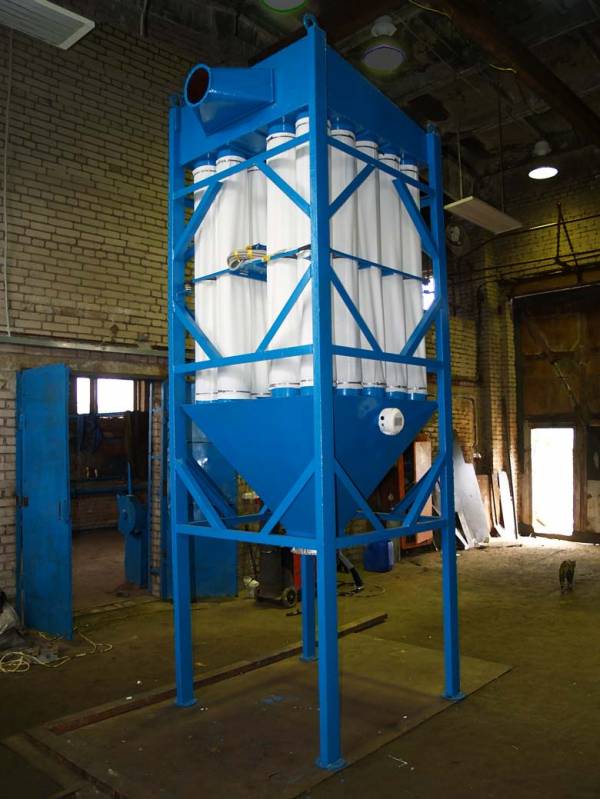

ФОТОГАЛЕРЕЯ





Представленная на сайте информация носит ознакомительный характер, не претендует на полноту и охватывает общие характеристики оборудования. За более подробной информацией, техническими характеристиками оборудования и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.

Мы осуществляем проектирование систем аспирации, консультации, подбор, поставки оборудования, гарантийное, послегарантийное и сервисное обслуживание.
