Достижение качества обработки на мебельных и деревообрабатывающих производствах возможно только при надежно работающей системе аспирации. Использование в системах аспирации пылеуловителей, позволяющих вернуть очищенный воздух в цех, существенно снижает затраты на отопление.

Первоочередной задачей при выборе пылеулавливающего оборудования является определение технических требований к системе аспирации, слагающихся из следующих данных:

время работы каждого станка или группы станков;
диаметр и количество местных отсосов, скорость воздуха в отсосе;
объем отходов и размер удаляемых частиц;
наличие подвижных отсосов и величина перемещения;
объем бункера для хранения отходов.

Правильный выбор оборудования для обеспыливания деревообрабатывающего и мебельного производства позволяет при минимальных затратах избежать ошибок и серьезных проблем в эксплуатации.

Рециркуляционные пылеулавливающие агрегаты ПУА, ПУАК (табл. 1) предназначены для отсоса сухих, не слипающихся пылей и стружки. Вследствие небольшого напора эти пылеуловители устанавливаются на расстоянии не более трех метров от станков. Способны обеспечить скорость всасывания в местном отсосе станка до 22 м/с, производительность от 1250 до 3900 м³/ч. Аппараты не оснащены механизмом регенерации фильтрующей поверхности. На аппаратах ПУА требуется периодически снимать и вытряхивать фильтровальный рукав (тем чаще, чем мельче улавливаемая пыль). Для мелкодисперсных пылей выпускаются аппараты ПУАК, в которых фильтрующий рукав заменен складчатым фильтроэлементом. Такая замена позволяет увеличить поверхность фильтрации, пылеемкость и увеличить эффективность очистки воздуха от пыли.

Регенерация фильтроэлементов осуществляется продувкой сжатым воздухом непосредственно на аппарате. Аппараты данного класса оптимально подходят для небольших производств или при неполной загрузке станков в течение смены. Могут комплектоваться различными типами гибких воздуховодов и коллекторами, позволяющими присоединить к одному агрегату до четырех местных отсосов. Не рекомендуется установка на непрерывно действующих производствах; установка аппарата на расстоянии, превышающем 3 м от станка; на станках со скоростью всасывания в местном отсосе свыше 22 м/с.

Тип аппарата	ПУА-1250 ПУАК-1250	ПУА-1500 ПУАК-1500	ПУА-2000 ПУАК-2000	ПУА-3000 ПУАК-3000	ПУА-3900 ПУАК-3900


Производительность, м3/ч	1250	1500	2000	3000	3900
Установочная мощность эл.двигателя, кВт	0,75	1,1	1,5	2,2	1
Объем пылесборника, м3	0,3	0,3	0,3	0,6	0,6
Габаритные размеры, м	0,94x0,62	0,99x0,62	1,02x0,62	1,48x0,7	1,53x0,7
Высота, м	2,7	2,7	2,7	2,7	2,7
Вес, кг	50	50	59	70	87
Количество присоединяемых отсосов, шт	1-2	1-3	24	24	34
Уровень шума, дБА	78	80	82	83	85
Эффективность очистки от пыли, средний диаметр частиц d= 30 мк. не менее, %	99,5	99,5	99,5	99,5	99,5

Малогабаритные рукавные фильтры РФУ-3.5; РФУ-5; РФУ-10 (табл. 2) предназначены для очистки воздуха от любых сухих неслипающихся пылей. В стандартную комплектацию входят: вентилятор в шумоизолирующем корпусе; шумоглушитель; фильтровальная секция; механизм регенерации с электроприводом; пылесборный бункер на колесах с механизмом опрокидывания и захватами для подъемника; шкаф управления. Малогабаритные рукавные фильтры выпускаются производительностью от 3500 до 10000 м³/ч. Модели РФУ-3.5; РФУ-5; РФУ-10 устанавливаются на расстоянии до 15 м от станков, обеспечивая при этом скорость всасывания до 27 м/с. На моделях РФУ-3.5; РФУ-5; РФУ-10 конструкция позволяет изменять число оборотов вентилятора и соответственно располагаемый напор. Эти фильтры можно использовать в качестве небольших центральных систем аспирации, обеспечивая скорость воздуха в местном отсосе до 35 м/с. Фильтры РФУ-3.5; РФУ-5; РФУ-10 изготавливаются во внутреннем и наружном исполнении. Поставка производится в собранном виде. Все рукавные фильтры РФУ при обслуживании требуют своевременного опорожнения бункера и периодического (как правило два раза в смену) включения механизма регенерации. Малогабаритные рукавные фильтры РФУ-3.5; РФУ-5 оптимально подходят для небольших или децентрализованных, достаточно плотно загруженных производств, с небольшим количеством отходов.

Тип аппарата	ФР-1,5	ФР-2,0	ФР-3	ФР-3*	ФР-4,5	ФР-6


Производительность, по воздуху м3/ч	1500	2000	3000	3000	4500	6000
Гидравл. сопротивление, не более, Па	400	400	400	400	400	400
Эффективность очистки от пыли	99,7	99,7	99,7	99,7	99,7	99,7
Габаритные размеры, м	0,85x1,5x2,6	0,85x1,6x2,8	1,1x2,1x2,7	1,1x2,1x2,7	1,2x2,3x2,1	1,4x2,5x4,3
Установочная мощность эл/двигат.	0,18	0,18	0,18	0,18	0,37	1,1
Срок службы фильтр. рукавов месяц, не менее	36	36	36	36	36	36
Установочная мощность эл. дв. вентилятора, кВт, не более	1,5	1,5	3	5,5	7,5	11
Емкость пылесборника, м3	0,35	0,35	0,7	0,7	0,7	0,7
Уровень шума, дБА	76	76	80	84	85	85

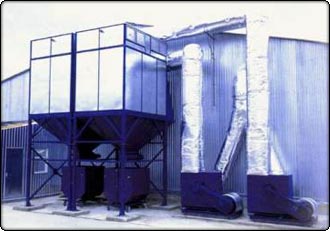

Для центральных систем аспирации выпускаются рукавные фильтры производительностью от 8000 до 20000 м³/ч (табл. 3). Изготавливаются фильтры внутреннего и наружного исполнения. Фильтры внутреннего исполнения поставляются только в сборе. В базовую комплектацию входят: фильтровальная секция; вентилятор в шумоизолирующем корпусе с электродвигателем на клиноременной передаче; механизм регенерации с электроприводом; пылесборный бункер; шумоглушитель; шкаф управления; опорная рама и воздуховоды, соединяющие вентилятор с фильтром. Пылесборный бункер поставляется емкостью 1 м³ или 1,7 м³. Фильтры оснащены автоматической системой регенерации. По желанию заказчика на фильтр можно установить шлюзовой перегрузчик. Такая конструкция позволяет производить опорожнение бункера без остановки системы аспирации. Фильтры наружного исполнения поставляются в утепленном корпусе, с системой пожаротушения, устанавливаемой внутри. Шкаф управления входит в любой комплект поставки. Дополнительно могут быть поставлены: вентилятор в шумоизолирующем корпусе; обратный клапан и огнепреградительный клапан во взрывозащищенном исполнении; разрывные мембраны при работе с пылью от шлифовальных станков; датчики температуры, датчики наполнения бункера и устройства сводообрушения.

Рукавные фильтры СРФ8, СРФ15 используются для центральных систем аспирации. Пыль оседает на рукавах из специальной иглопробивной ткани, откуда она сбивается импульсами сжатого воздуха во время цикла регенерации и падает в бункер-накопитель. Установка шлюзового перегрузчика позволяет производить выгрузку пыли в центральную систему сбора отходов (шнек, ленточный транспортер, пневмотранспорт). Применение центральной системы сбора пыли особенно актуально для деревообрабатывающих производств, отличающихся большим объемом и малым весом улавливаемой пыли. Использование пылевого вентилятора в шумоизолирующем корпусе, шумоглушителя и шумоизоляции наружной поверхности воздуховодов позволяет довести уровень шума на расстоянии трех метров от вентилятора до 84 Дба, в то время как при установке стандартного пылевого вентилятора уровень шума достигает 110 Дба.

Тип аппарата	ФР-9	ФР-12	ФР-16	ФР-20


Производительность, по воздуху м3/ч	9000	12000	16000	20000
Гидравл. сопротивление, не более, Па	400	400	400	400
Эффективность очистки от пыли, среднемедианный размер частиц d=15мк	99,7	99,7	99,7	99,7
Установочная мощность эл/двигат. механизма регенерации, кВт	1,5	1,5	2,2	3
Срок службы фильтр. рукавов, месяц, не менее	36	36	36	36
Установочная мощность эл.дв. вентилятора, кВт, не более	18,5	22	37	45
Емкость пылесборной тележки, м3, не более	1,7	1,7	1,7	1,7
Габаритные размеры, м, внутреннего исполнения Комплект с пылесборной тележкой 1,7м3 и вентилятором	1,7х3,3х4,9	2,0х3,4х4,9	2,1х4,3х5,2	2,3х4,6х5,4
Габаритные размеры, м, наружного исполнения Фильтровальная секция	1,7х2,3х3,7	1,8х2,8х3,9	2,1х3,0х4,4	2,3х3,5х4,6
Комплект с пылесборной тележкой и вентилятором	1,7х3,3х5,1	1,9х3,4х5,1	2,1х4,3х5,4	2,3х4,6х5,5

В зимнее время при большой высоте помещения или недостаточной теплоизоляции стен трудно обеспечить нормальную температуру внутри помещения стандартными системами отопления. При этом возникает необходимость монтажа системы воздушного отопления. Установка теплообменника на линии возврата очищенного воздуха в помещение позволяет получить систему воздушного отопления. Дополнительные затраты при этом существенно ниже, чем монтаж автономной системы воздушного отопления. Установка дополнительного клапана, позволяющего в летнее время не возвращать очищенный воздух в помещение, превращает рециркуляционную вентсистему в вытяжную, решая проблему снижения температуры в помещении.

Статья опубликована в журнале "Мебельное обозрение" от сентября 2002г.
