Требования, предъявляемые к воздуховодам в системах аспирации

Общие требования к ограждающим конструкциям и металлическим воздуховодам (ссылка)

Требования, предъявляемые к воздуховодам в системах аспирации и пневмотранспорта, несколько отличаются от требований к элементам систем общеобменной вентиляции.

Основные отличия:

Прямые участки воздуховодов изготавливаются прямошовными (прямошовными воздуховоды называют потому, что сварной шов, соединяющий между собой две стороны металлического листа, проходит вдоль продольной оси воздуховода).
Способ соединения элементов воздуховодов между собой - фланец из уголка (при фланцевом соединении воздуховодов между металлическими фланцами прокладывают уплотнительный материал - резину, асбестовый шнур, картон и пр., после чего во фланцах высверливают отверстия и соединяют их болтами);

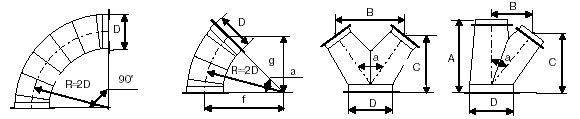

Радиус закругления отводов более плавный и равен двум и более диаметрам воздуховода;
Ответвления воздуховодов делаются с помощью тройников, угол между потоками в тройниках не должен превышать 45 градусов;
В местах изменения направления трассы воздуховодов и их сечения ставятся смотровые лючки для осмотра и очистки;
Воздуховоды должны быть проложены без провисания отдельных участков.
