BFK/A - Комбинированный датчик движения и освещенности, внутренний, IP30
BFK/A - Комбинированный датчик движения и освещенности, внутренний/настенный, IP30



Прибор BFK/A объединяет в себе датчики движения и освещенности. Имеет инфракрасный сенсор движения и нормально открытый контакт (НО), срабатывающий при регистрации движения. Диапазон охвата датчика движения: радиус 10 м, открытый угол обзора 110°/90° на 360° охвата. Регистрируется изменение положения людей или объектов с разницей температур > 3K. Прибор имеет регулируемое время удержания сигнала на выходе. Время удержания сигнала задается в диапазоне от 4 секунд до 16 минут и регулируется с помощью поворотного потенциометра 270° на электронной плате прибора.

Яркость 0...1000 Люкс преобразуется в линейный сигнал 0...10В.

Прибор рассчитан для работы с напряжением питания 24В AC/DC. Датчик движения и освещенности может монтироваться непосредственно на стену или, с помощью адаптера (заказывается отдельно) на DIN-рейку. Каждый прибор этой серии проходит 2-дневное испытание на заводе-изготовителе.



Качество продукта "Made in Germany"





Технические характеристики:
Датчик движения:
регистрация движения (да/нет)
Принцип измерения:
датчик регистрирует изменение положения людей или объектов с разницей температур > 3K
Измерительный элемент:
инфракрасный сенсор движения MTS 10/360
Защита измерительного элемента:
размещен в корпусе с пластиковой сферической линзой
Диапазон охвата движения:
открытый угол обзора 110°/90° на 360° охвата, радиус действия 10 м
Скорость реакции t90:
< 1 сек.
Выход сигнала движения:
беспотенциальный нормально открытый (НО) контакт, переключение при регистрации движения.
Время удержания сигнала:
регулируется в диапазоне от 4 сек. до 16 мин. с помощью поворотного потенциометра 270° на электронной плате прибора
Диапазон измерения освещенности:
0...1000 Люкс
Датчик освещенности:
фотодиод
Аналоговый выход освещенности 0-10 В:
3-х проводное подключение
Точность:
< ±10% от конечного значения
Линейная погрешность:
< ±5% от конечного значения
Температурная зависимость:
< ±5% от конечного значения / 10 K
Установочное время:
< 3 сек.
Скорость реакции:
< 1 сек.



Общие характеристики:
Напряжение питания:
24 В AC/DC (±10%)
Потребление тока:
макс. 20 мА при 24 В постоянного тока
Электрическое подключение:
винтовой зажим, сечение кабеля до 1.5 мм
Корпус:
ударопрочный пластик
Размеры:
Д 75 x Ш 75 x В 25 мм
Цвет:
белый (RAL 9010), нижняя часть черная
Класс защиты:
IP30
Стандарты:
Сертификаты CE, ГОСТ, EMC (электромагнитная совместимость) в соответствии с EN 61326+A1+A2, директива EMC 89/336/EWG
Рабочая температура:
0...+50°C
Рабочий диапазон относительной влажности r.H.:
0...95% относительной влажности
Температура хранения:
0...+50°C



Модели:
Модель
Регистрация
движения
Выход движения
Диапазон измерения
освещенности
Выход
освещенности
Сертификат
BFK/A-S
да/нет
нормально открытый контакт (НО)
с регулируемым временем возврата
в исходное положение
(задержка выключения)
0...1000 Люкс
0-10 В
ГОСТ, СЕ

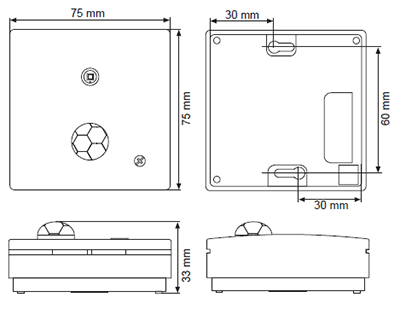

Чертеж с размерами



Электрическая схема подключения



SB/E-01 - Адаптер для установки на DIN-рейку





Качество продукта "Made in Germany"

За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
