SG/C-U - Датчик потока воздуха с сигнальным выходом потока 0-10В
SG/C-U - Датчик потока воздуха с сигнальным выходом потока 0-10В





В приборах серии SG/C-U датчик потока воздуха и устройство управления объединены в единое целое. С помощью приборов SG/C-U может измеряться скорость потока воздуха в канале, а также регулироваться и анализироваться относительная сила потоков. Вы можете выставить диапазон выходного сигнала на приборе таким образом, что максимальный поток будет соответствовать заданному Вами напряжению (до 10 В). Диапазон измерения скорости потока воздуха: 0,1 - 30 м/с.
Прибор компактен и включает в себя измерительный датчик. Дополнительные аксессуары для ввода в эксплуатацию не нужны. Измерительная трубка служит одновременно для фиксации при монтаже в канале. Принцип измерения: калориметрический метод измерения.



Качество продукта "Made in Germany"





Технические характеристики:
Напряжение питания:
24 В переменного/пост. тока
Допустимое отклонение напряжения:
+ 10%
Категория перенапряжения:
II
Диапазон измерения:
0,1 - 30 м/сек. (другие диапазоны - см. Таблицу "Модели")
Сигнальный выход потока:
0-10В (Ra = 10 кOм) относительный
Сигнальный индикатор напряжения питания:
зеленый светодиод
Верхняя граница диапазона измерения или чувствительность прибора:
задается с помощью потенциометра настройки чувствительности прибора
Точность:
+ 10%
Воспроизводимость:
+ 1%
Потребляемая мощность:
2 ВА
Температурный градиент:
15 К/мин



Общие характеристики:
Принцип измерения:калориметрический метод измерения
Сигнальный индикатор напряжения:зеленый светодиод
Точка переключения:устанавливается с помощью потенциометра
Подсоединение:6 клемм, 2.5 мм2
Подключение:РG 7, монтажный фланец (поставляется в комплекте)
Монтажная глубина:130 мм
Материал измерительного элемента:MS58, никелированный
Давление сопротивления:до 10 бар
Класс защиты корпуса:IP54 (IP65)
Класс защиты изм. элемента:IP67
Класс загрязнения:II
Температура окружающей среды:-20...+60°C
Темп. диапазон среды:0...+70°C



Модели:
Модель
Напряжение питания
Диапазон измерения
Выход потока
Сертификат
SG/C-U-01
24В AC/DC
0,1 - 3 м/с
0-10В
СЕ, ГОСТ
SG/C-U-02
24В AC/DC
0,1 - 6 м/с
0-10В
СЕ, ГОСТ
SG/C-U-03
24В AC/DC
0,1 - 9 м/с
0-10В
СЕ, ГОСТ
SG/C-U-04
24В AC/DC
0,1 - 12 м/с
0-10В
СЕ, ГОСТ
SG/C-U-05
24В AC/DC
0,1 - 15 м/с
0-10В
СЕ, ГОСТ
SG/C-U-06
24В AC/DC
0,1 - 18 м/с
0-10В
СЕ, ГОСТ
SG/C-U-07
24В AC/DC
0,1 - 21 м/с
0-10В
СЕ, ГОСТ
SG/C-U-08
24В AC/DC
0,1 - 24 м/с
0-10В
СЕ, ГОСТ
SG/C-U-09
24В AC/DC
0,1 - 27 м/с
0-10В
СЕ, ГОСТ
SG/C-U-10
24В AC/DC
0,1 - 30 м/с
0-10В
СЕ, ГОСТ

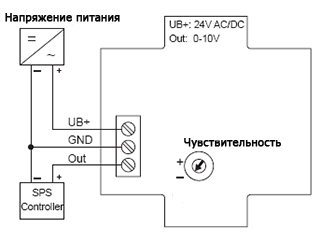

Электрическая схема подключения

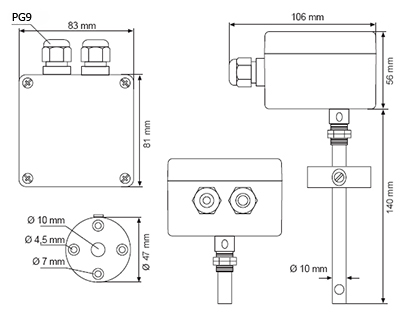

Чертеж с размерами







Качество продукта "Made in Germany"
