DMU/A - Преобразователь разницы давлений с 8 диапазонами измерения
DMU/A - Преобразователь дифференциального давления с предустановленными 8 диапазонами измерения (выбор диапазона DIP-переключателем)



Преобразователь разницы давлений DMU/A измеряет разницу поступающих на 2 входа давлений - дифференциальное давление. Сигнал выхода 0-10 В или 4...20 мА пропорционален разнице поступающих на входы давлений 0-100% и готов к дальнейшей обработке. Прибор предназначен для измерения и контроля параметров повышенного, пониженного и дифференциального давления в негорючих газообразных средах, без вредных веществ и конденсатов. Ко входам прибора подсоединяют ПВХ трубки с внутренним диаметром от 4,5 мм до 7,5 мм (не входят в комплект поставки).
Выбор типа измеряемого давления - дифференциальное, повышенное или пониженное давление - определяется способом подключения входов.

Каждый прибор этой серии проходит 2-дневное испытание на заводе-изготовителе. Благодаря компактности и возможности измерять минимальную разницу давлений, прибор находит широкое применение в пневматических системах и машиностроении. Ударопрочный пластиковый корпус гарантирует долговечность прибора (при соблюдении требований к чистоте измеряемой среды).


Качество продукта "Made in Germany"



Диапазоны измерения:







Преобразователь разницы давлений DMU/A уникален возможностью широкого выбора диапазонов измерения.

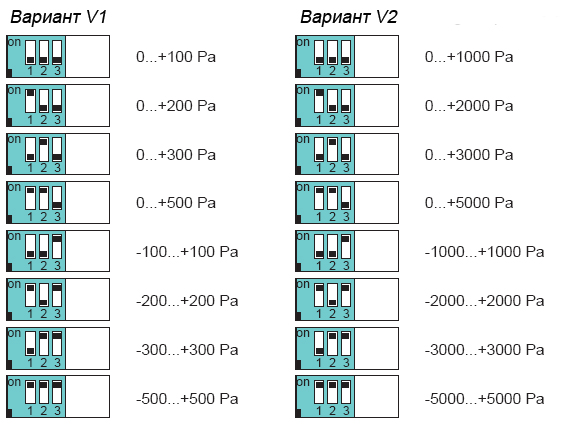

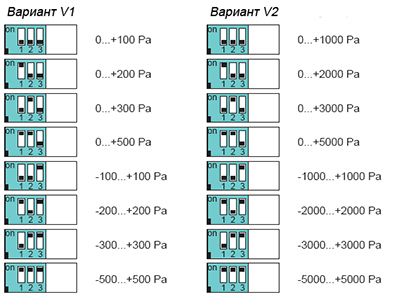

Доступны 2 варианта исполнения прибора (V1 и V2) с набором по 8 диапазонов измерения дифференциального давления: Па - для модели V1 и кПа - для модели V2. Выбор нужного диапазона измерения осуществляется встроенным DIP-переключателем.
Регулируемый период опроса датчика:

Т.к. датчики с маленьким диапазоном измерения очень чувствительны к внешним колебаниям среды измерения, в приборе реализована возможность смягчения выходного сигнала для получения более стабильных результатов измерения. Встроенным DIP-переключателем можно изменять период опроса датчика - сигнал будет подаваться через настроенный интервал (0 сек. / 1 сек. / 5 сек. / 10 сек.).





Ручная калибровка и коррекция нулевой точки диапазона:

Возможна ручная калибровка нулевой точки диапазона (инициируется нажатием кнопки на электронной плате прибора). Также возможна коррекция нулевой точки в пределах ± 5% от выбранного диапазона измерения.





Технические характеристики:
Среда измерения:
воздух, неагрессивные, негорючие и неконденсированные газы
Диапазон измерения:
2 варианта исполнения с предустановленным набором по 8 диапазонов измерения (V1 / Па, V2 / кПа), нужный диапазон выбирается встроенным DIP-переключателем
Диапазоны измерения - Вариант V1:
0...+100Пa, 0...+200Пa, 0...+300Пa, 0...+500Пa,
-100...+100Пa, -200...+200Пa, -300...+300Пa, -500...+500Пa
Диапазоны измерения - Вариант V2:
0...+1000Пa, 0...+200Пa, 0...+3000Пa, 0...+5000Пa,
-1000...+1000Пa, -2000...+2000Пa, -3000...+3000Пa, -5000...+5000Пa
Погрешность при измерении разницы давлений:
± 3,0% от конечного значения
Период опроса датчика:
0 сек. / 1 сек. / 5 сек. / 10 сек. выбирается DIP-переключателем
Долговременная стабильность:
± 1,0% от конечного значения / год
Линеальная погрешность:
± 1,0% от конечного значения
Отклонение температуры:
± 2,5% от конечного значения
Гистерезис:
± 0,1% от конечного значения
Отклонение нулевой точки:
макс. + 2% от конечного значения
Готовность к эксплуатации / время выхода в рабочий режим:
< 30 Минут
Скорость реакции t90:
< 1 секунды, при 5% изменениях конечного значения
Предельное давление/разряжение:
диапазон измерения * 10, но макс. 100 мбар (10000 Па)
Напряжение питания 0-10 В:
24 В AC/DC (± 10%)
Выход 0-10 В:
3-х проводное подключение (Рабочий ток < 0,1 мA)
Потребление тока:
15 мА (с выходом напряжения)
Напряжение питания 4...20 мA:
15...36 В DC
Выход 4...20 мA:
2-х проводное подключение (Преобразователь, Сопротивление нагрузки < 500 Ом)
Потребление тока:
до 20мА (с выходом тока)



Общие характеристики:
Класс защиты:
IP65
Электрическое подключение:
винтовой зажим, диаметр до 1.5 мм2
Съемная лицевая часть:
пластиковая (полиамид) с фиксирующими винтами
Корпус/цвет:
ударопрочный пластик, белый (RAL 9010)
Монтаж:
Крепление винтами на вертикальную поверхность
Кабельный ввод:
Гермоввод PG11 с разгрузкой от натяжения
Дисплей:
доступны модели с жидкокристаллическим дисплеем для индикации измеренной разницы давлений в реальном времени (только для версии с выходом напряжения)
Электромагнитная совместимость:
Сертификаты CE, ГОСТ, EMC (электромагнитная совместимость) в соответствии с EN 61326+A1+A2, директива EMV 89/336/EWG
Рабочая температура электроники:
0…+50°C
Рабочий диапазон относительной влажности, p.H.:
0…+95% относительной влажности, без образования конденсата
Температура хранения:
0…+50°C
Ручная калибровка нулевой точки:
Калибровка нулевой точки запускается нажатием кнопки на плате (приблизительно на 10 секунд, пока индикатор не перестанет мигать). До этого это необходимо запустить устройство минимум на час непрерывной работы. Вращающийся потенциометр, регулирующий смещение нулевой точки, должен находиться в среднем положении, а входы давления P+ и P- должны быть подключены к ПВХ трубкам. При успешной калибровке ЖК-дисплей загорится на 5 секунд.



Модели:
Модель
Диапазон измерения
(предустановленный)
Выход
ЖК-дисплей
Сертификат
DMU/A-I/V1
0...500 Пa
4...20 мA
без дисплея
СЕ, ГОСТ
DMU/A-I/V2
0...5000 Пa
4...20 мA
без дисплея
СЕ, ГОСТ
DMU/A-ID/V1
0...500 Пa
4...20 мA
с дисплеем
СЕ, ГОСТ
DMU/A-ID/V2
0...5000 Пa
4...20 мA
с дисплеем
СЕ, ГОСТ
DMU/A-U/V1
0...500 Пa
0-10 В
без дисплея
СЕ, ГОСТ
DMU/A-U/V2
0...5000 Пa
0-10 В
без дисплея
СЕ, ГОСТ
DMU/A-UD/V1
0...500 Пa
0-10 В
с дисплеем
СЕ, ГОСТ
DMU/A-UD/V2
0...5000 Пa
0-10 В
с дисплеем
СЕ, ГОСТ

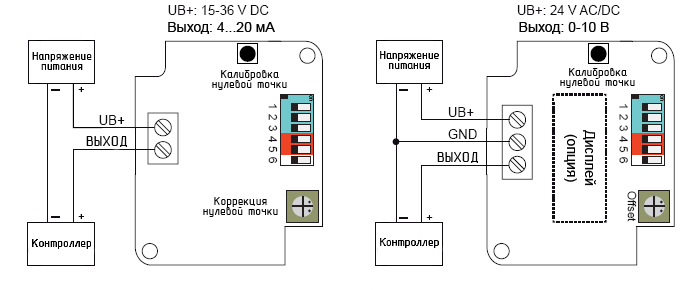

Электрическая схема подключения:



Мониторинг давления в системах вентиляции







Выбор типа измеряемого давления - дифференциальное, повышенное или пониженное давление - определяется способом подключения входов.

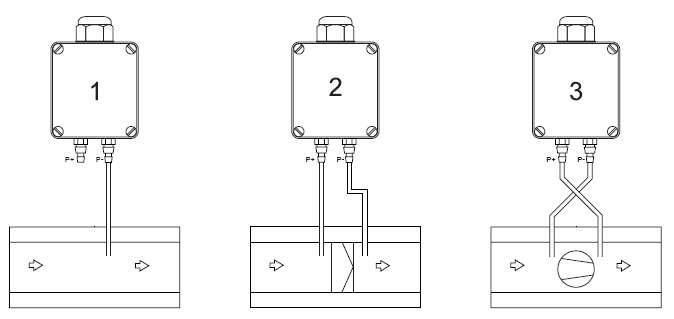

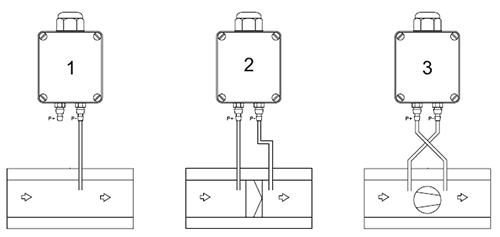

Р1 (+) = повышенное давление
Р1 (-) = пониженное давление

1. Мониторинг давления в вентиляционных каналах;
2. Контроль засорения фильтра;
3. Контроль работы вентилятора.

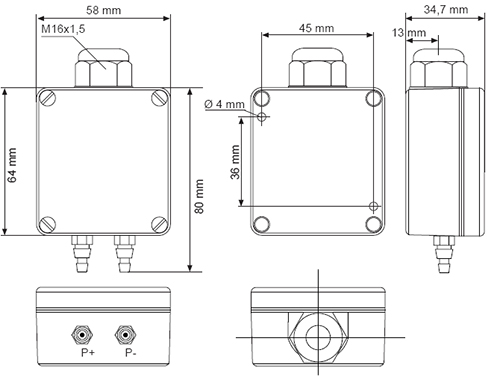

Чертеж с размерами



Типовое применение:

  • лабораторное оборудование;
  • чистые производственные помещения;
  • фармакологическая промышленность;
  • научно-исследовательские лаборатории;
  • опытно-конструкторские лаборатории;
  • пищевая промышленность;
  • контроль степени загрязненности фильтров;
  • контроль воздушных потоков;
  • автоматизация зданий;
  • пневматические системы;
  • машиностроение...





Информация, каталоги





Преобразователь Давления 0-10 В / 4...20 мА
Обзор модели на русском языке.

- 8 диапазонов измерения давления
- выбор диапазона DIP-переключателем
- широкий выбор моделей и применений
- быстрый и легкий монтаж
- точность и надежность





Скачать буклет (.pdf, 1740 Кб)







Качество продукта "Made in Germany"



За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
