DTF/S - Преобразователь давления с фронтальной мембраной для измерений в вязких и загрязненных средах, до 600 бар
DTF/S - Преобразователь относительного давления с фронтальной мембраной для измерений в вязких и загрязненных средах, до 600 бар



Преобразователи относительного давления серии DTF/S характеризуются высокой точностью, надежным и компактным корпусом, а также простотой адаптации к различным измерительным задачам. Большой выбор моделей этого типа обусловлен сочетанием различных механических и электрических способов подсоединения. Все детали, соприкасающиеся с измеряемой средой, сделаны из CrNi-стали и заварены. Это позволяет обходиться без дополнительных уплотняющих элементов, которые ограничивали бы выбор измеряемых материалов. Надежный корпус также сделан из CrNi-стали и обеспечивает степень защиты IP65. Диапазон измерения преобразователя давления: от 0...0,01 бар до 0...600 бар. Напряжение питания преобразователя давления - 10 (14)...30 В. Выходной сигнал 0-10В или 4...20мА (по заказу).

Благодаря фронтальной защитной мембране, преобразователи типа DTF/S особенно помехозащищены и подходят для измерений в вязких и загрязненных средах, которые забивают обычные измерительные датчики.



Качество продукта "Made in Germany"





Технические характеристики:
Модель:Фронтальная защитная мембрана (для высоковязких и кристаллизующихся сред)
Диапазон измерения:от 0...0,01 бар до 0...600 бар
Диапазон рабочих температур:-20...+80 °C
Температура среды измерения:-30...+100 °C
Материал:CrNi-сталь - нержавеющая сталь 1.4571
Внутренняя передающая жидкость:синтетическое масло (только в диапазонах до 25 бар)
Напряжение питания:10... 30 В постоянного тока (14...30 В пост. тока при выходе 0-10В)
Выход 0-10В:3-х проводное подключение, мин. сопротивление 10 кОм
Выход 4...20мА:2-х проводное подключение, Ra (Oм) <= (Ub-10В)/0,02A
Время установки:< 1 мсек
Коррекция нулевой точки/разница:+ 10% (с помощью потенциометра в приборе)
Электрическое подключение 0-10 В:Pin 1 = +/Ub, Pin 3 = -/GND, Pin 2 = V out (3-х провод.)
Электрическое подключение 4-20 мА:Pin 1 = +/Ub, Pin 2 = out (2-х провод.)



Общие характеристики:
Вид измеряемого давления:Относительное давление
Предел перегрузки (бар):2-х кратный
Давление разрыва (бар):3-х кратное
Подключение давления:G 1/2" EN 837
Электрическое подключение:штекерная колодка по DIN EN 175301-803
Класс защиты:IP65
Электромагнитная совместимость:89/336/EWG стабильность и чувствительность к помехам по EN 61326, 97/23/EG по приборам давления (модуль Н)
Линеальная погрешность:+0.5% (0.25 BFSL) разницы, возможна +0.25% (0.125 BFSL)
Гистерезис:<= 0.1 %
Стабильность:<= 0.2 % / год
Механические нагрузки:1000 г по IEC 60068-2-27 (механ. удар)
Колебательные нагрузки:20 г по IEC 60068-2-6 (колебания при резонансе)
Электрическая степень защиты:защита от переполюсовки, короткого замыкания и перенапряжения



Модели:
МодельДиапазон измеренияВыходПодключение
DTF/S-I05

0...1 bar

4...20 мА

G 1/2

DTF/S-I10

0...1,6 bar

4...20 мА

G 1/2

DTF/S-I15

0...2,5 bar

4...20 мА

G 1/2

DTF/S-I20

0...4 bar

4...20 мА

G 1/2

DTF/S-I25

0...6 bar

4...20 мА

G 1/2

DTF/S-I30

0...10 bar

4...20 мА

G 1/2

DTF/S-I35

0...16 bar

4...20 мА

G 1/2

DTF/S-I40

0...25 bar

4...20 мА

G 1/2

DTF/S-I45

0...60 bar

4...20 мА

G 1/2

DTF/S-I50

0...100 bar

4...20 мА

G 1/2

DTF/S-I55

0...160 bar

4...20 мА

G 1/2

DTF/S-I60

0...250 bar

4...20 мА

G 1/2

DTF/S-I65

0...600 bar

4...20 мА

G 1/2

DTF/S-U05

0...1 bar

0-10 В

G 1/2

DTF/S-U10

0...1,6 bar

0-10 В

G 1/2

DTF/S-U15

0...2,5 bar

0-10 В

G 1/2

DTF/S-U20

0...4 bar

0-10 В

G 1/2

DTF/S-U25

0...6 bar

0-10 В

G 1/2

DTF/S-U30

0...10 bar

0-10 В

G 1/2

DTF/S-U35

0...16 bar

0-10 В

G 1/2

DTF/S-U40

0...25 bar

0-10 В

G 1/2

DTF/S-U45

0...60 bar

0-10 В

G 1/2

DTF/S-U50

0...100 bar

0-10 В

G 1/2

DTF/S-U55

0...160 bar

0-10 В

G 1/2

DTF/S-U60

0...250 bar

0-10 В

G 1/2

DTF/S-U65

0...600 bar

0-10 В

G 1/2

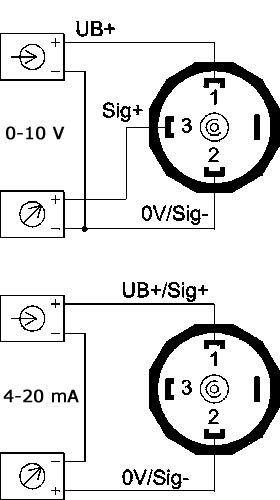

Электрическая схема подключения



Чертеж с размерами





Качество продукта "Made in Germany"

За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
