DT/D - Преобразователь относительного давления, до 1000 бар. FuehlerSysteme (Германия).

Преобразователь давления серии DT/D предназначен для измерения относительного давления жидких и газообразных сред и состоит из 3-х основных частей: измерительный элемент, преобразователь сигнала ASIC и U/I конвертор-переключатель. Электронная калибровка обеспечивает преобразователь относительно небольшими погрешностями и длительной стабильностью, а закрытая измерительная тонко-пленочная ячейка - длительной стабильностью и герметичностью. Диапазон измерения преобразователя давления: от 0...0.6 бар до 0...1000 бар. Напряжение питания 12... 32 В пост. тока. Выходной сигнал 0-10В или 4...20мА (по заказу).

ASIC является программируемой CMOS-ASIC c EEPROM сохранением данных и аналоговым сигнальным выходом, который работоспособен в широком диапазоне рабочих температур. Мембрана из нержавеющей стали абсолютно вакуумно-герметична, особо устойчива к перегрузкам и подходит для всех стандартных сред в гидравлике, пневматике, охране окружающей среды, полупроводниках и автомобильном оборудовании.

Широкие возможности индустриального применения гарантируются благодаря высокой точности измерений и надежному, компактному корпусу. Особенно большой выбор моделей этого типа возможнен благодаря сочетанию различных механических и электрических способов подсоединения.

Качество продукта "Made in Germany"




Диапазон измерения относительного давления:	от 0...0,6 бар до 0...1000 бар
Диапазон рабочих температур:	-40...+105 °C
Температура среды измерения:	до +125 °C
Материал:	CrNiCuNb 17-4 PH - нерж. сталь, без О-кольца, без силиконового масла
Напряжение питания:	12... 32 В постоянного тока
Выход 4...20 мА:	2-х проводное подключение, сопротивление (Ub-12В)/20 мA
Выход 0-10 В:	3-х проводное подключение, сопротивление (Ub-12В)/ > 5 кОм
Время установки (10..90%):	< 1 мсек
Сопротивление изоляции:	100 МOм

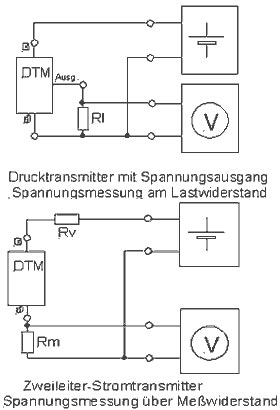

Электрическое подключение 0-10 В:	Pin 1 = +/Ub, Pin 3 = -/GND, Pin 2 = V out (3-х провод.)
Электрическое подключение 4-20 мА:	Pin 1 = +/Ub, Pin 2 = out (2-х провод.)




Вид измеряемого давления:	Относительное давление
Предел перегрузки (бар):	2-х кратный
Давление разрыва (бар):	3-х кратный
Подключение давления:	G 1/4" форма E стандарт
Электрическое подключение:	приборный штекер по DIN 43650 BF C
Класс защиты:	IP65
Электромагнитная совместимость:	DIN EN 55022 и DIN EN 61000-4-3
Линеальная погрешность	до +0.5%
Общая погрешность:	до +2%
Механическая прочность:	по IEC 68-2-32 / 1 м свободного падения на стальной лист
Колебательные нагрузки:	по IEC 68-2-6 и IEC 68-2-36 / 20 г

Модель	Диапазон измерения	Выход	Подключение


DT/D-IA	0...0,6 bar	4...20 мА	G 1/4
DT/D-IB	0...1 bar	4...20 мА	G 1/4
DT/D-IC	0...1,6 bar	4...20 мА	G 1/4
DT/D-ID	0...2,5 bar	4...20 мА	G 1/4
DT/D-IE	0...5 bar	4...20 мА	G 1/4
DT/D-IF	0...6 bar	4...20 мА	G 1/4
DT/D-IG	0...10 bar	4...20 мА	G 1/4
DT/D-IH	0...16 bar	4...20 мА	G 1/4
DT/D-II	0...25 bar	4...20 мА	G 1/4
DT/D-IJ	0...60 bar	4...20 мА	G 1/4
DT/D-IK	0...100 bar	4...20 мА	G 1/4
DT/D-IK1	0...160 bar	4...20 мА	G 1/4
DT/D-IL	0...250 bar	4...20 мА	G 1/4
DT/D-IM	0...600 bar	4...20 мА	G 1/4
DT/D-IN	0...1000 bar	4...20 мА	G 1/4
DT/D-UA	0...0,6 bar	0-10 В	G 1/4
DT/D-UB	0...1 bar	0-10 В	G 1/4
DT/D-UC	0...1,6 bar	0-10 В	G 1/4
DT/D-UD	0...2,5 bar	0-10 В	G 1/4
DT/D-UE	0...5 bar	0-10 В	G 1/4
DT/D-UF	0...6 bar	0-10 В	G 1/4
DT/D-UG	0...10 bar	0-10 В	G 1/4
DT/D-UH	0...16 bar	0-10 В	G 1/4
DT/D-UI	0...25 bar	0-10 В	G 1/4
DT/D-UJ	0...60 bar	0-10 В	G 1/4
DT/D-UK	0...100 bar	0-10 В	G 1/4
DT/D-UK1	0...160 bar	0-10 В	G 1/4
DT/D-UL	0...250 bar	0-10 В	G 1/4
DT/D-UM	0...600 bar	0-10 В	G 1/4
DT/D-UN	0...1000 bar	0-10 В	G 1/4

Качество продукта "Made in Germany"
