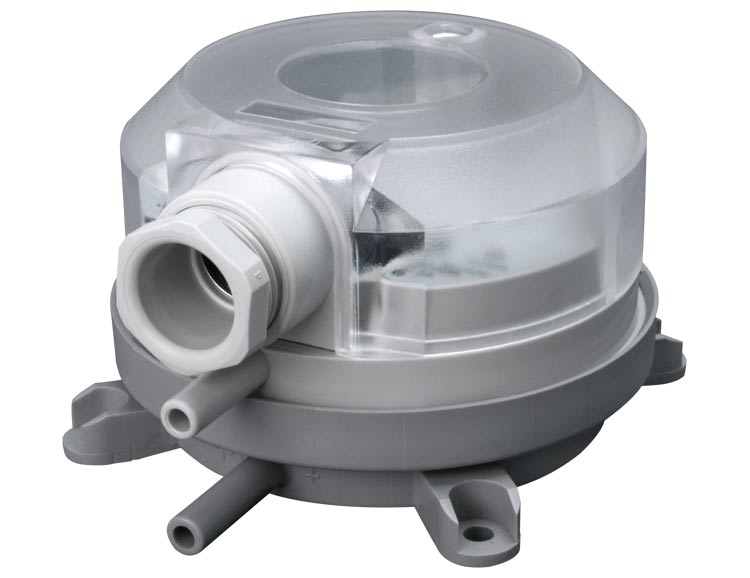

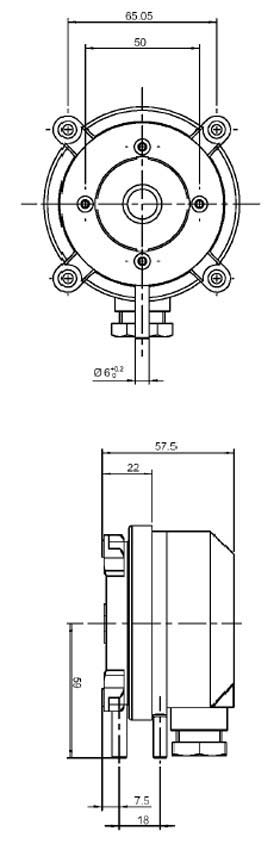

Реле высокого, низкого и дифференциального давления DG/H имеет 2 входа давления и используется для измерения разницы давлений, повышенного или пониженного давления (определяется способом подключения входов). Этот прибор предоставляет возможность измерять давление в двух различных диапазонах (нужный диапазон выбирается с помощью джампера на электронной плате прибора).
Функция измерения дифференциального давления
При подключении обоих входов DMU/A измеряет разницу давлений между входами высокого и низкого давления (дифференциальное давление) и преобразует ее в стандартный сигнал выхода 0-10 В или 4...20 мА. Сигнал выхода пропорционален разнице давлений и готов к дальнейшей обработке.
Выход электронного реле-переключателя
В дополнение к аналоговым выходам прибор имеет слаботочный выход с электронным переключателем: PNP-транзистор с открытым коллектором (Iмакс.=100 мА, < 35В постоянного тока).
|
|
Принцип измерения:
Преобразователь разницы давлений DG/H объединен с пьезорезистивным измерителем давления, который снимает показания давления на тонкой моно-кремниевой мембране давления и преобразует механическую величину давления в электрический сигнал. Зависимость механической деформации мембраны от сопротивления мембраны объясняется технологией полупроводников. Электрический сигнал на выходе прибора изменяется, в пределах заданной погрешности, пропорционально приложенному давлению между входами высокого и низкого давления.
|
|
Качество продукта "Made in Germany"
|
|
Среда измерения: | воздух и неагрессивные газы |
|---|
|
Напряжение питания: | 18...30 В переменного тока (потребление тока 30мA) или
16...32 В постоянного тока (потребление тока 20мA) | Диапазоны измеряемого давления: | 0...100 Пa, 0...250 Пa, 0...500 Пa, 0...1 кПa, 0...2,5 кПa, 0...5 кПa, 0...10 кПa, 0...25 кПa, 0...50 кПa, 0...100 кПa, 0...250 кПa | Выход 0-10В: | 0-10 В (3-х провод.), с защитным заземлением Iмакс. = 10 мА | Выход 4...20 мА: | 4...20 мА (3-х провод.) | Выход электронного переключателя: | PNP-транзистор с открытым коллектором, Iмакс.=100 мА, < 35 В постоянного тока | Коммутируемый ток: | до 10 мА | Линеарная погрешность: | +/- 1 % от конечного значения | Долговременная стабильность: | +/- 0.5 % от конечного значения/год | Точность повторения: | +/- 0.2 % от конечного значения/год |
|
|
Рабочая температура: | 0...+50°C |
|---|
|
Рабочий диапазон относительной влажности, p.H.: | 0...95% относительной влажности (без образования конденсата) | Время срабатывания: | 100 мсек - если джампер открыт, 1 сек - при переключении | Коррекция выключения: | +/- 50 мВ | Коррекция напряжения: | +/- 50 мВ | Корпус: | удароустойчивый с соединением Р2, пластиковый, светло-серый, монтажное основание из ПВХ с соединением Р1, белое | Подсоединение к входам давления: | ПВХ трубка подсоединяется через нипель с внутренним диаметром 6 мм | Электрическое подключение: | винтовой зажим до 2.5 мм2 | Табло: | доступны модели с ЖК-дисплеем для индикации измеренных значений в реальном времени | Класс защиты: | IP65 | Стандарт: | IEC 770 | Вес: | 130 г | Аксессуары: | монтажный набор (1 ПВХ трубка 2 м, 2 ниппеля с винтами), поставляется в комплекте |
|
|
Модель | 1 диапазон | 2 диапазон | Выход | Версия | Сертификат |
|---|
|
DG/H-10 | 0...100 Пa | 0...250 Пa | 0-10В, 4...20мA,
электронный переключатель | без дисплея | СЕ, ГОСТ | DG/H-10D | 0...100 Пa | 0...250 Пa | 0-10В, 4...20мA,
электронный переключатель | с дисплеем | СЕ, ГОСТ | DG/H-20 | 0...250 Пa | 0...500 Пa | 0-10В, 4...20мA,
электронный переключатель | без дисплея | СЕ, ГОСТ | DG/H-20D | 0...250 Пa | 0...500 Пa | 0-10В, 4...20мA,
электронный переключатель | с дисплеем | СЕ, ГОСТ | DG/H-30 | 0...500 Пa | 0...1000 Пa | 0-10В, 4...20мA,
электронный переключатель | без дисплея | СЕ, ГОСТ | DG/H-30D | 0...500 Пa | 0...1000 Пa | 0-10В, 4...20мA,
электронный переключатель | с дисплеем | СЕ, ГОСТ | DG/H-40 | 0...1 кПa | 0...2,5 кПa | 0-10В, 4...20мA,
электронный переключатель | без дисплея | СЕ, ГОСТ | DG/H-40D | 0...1 кПa | 0...2,5 кПa | 0-10В, 4...20мA,
электронный переключатель | с дисплеем | СЕ, ГОСТ | DG/H-50 | 0...5 кПa | 0...10 кПa | 0-10В, 4...20мA,
электронный переключатель | без дисплея | СЕ, ГОСТ | DG/H-50D | 0...5 кПa | 0...10 кПa | 0-10В, 4...20мA,
электронный переключатель | с дисплеем | СЕ, ГОСТ | DG/H-60 | 0...25 кПa | 0...50 кПa | 0-10В, 4...20мA,
электронный переключатель | без дисплея | СЕ, ГОСТ | DG/H-60D | 0...25 кПa | 0...50 кПa | 0-10В, 4...20мA,
электронный переключатель | с дисплеем | СЕ, ГОСТ | DG/H-70 | 0...100 кПa | 0...250 кПa | 0-10В, 4...20мA,
электронный переключатель | без дисплея | СЕ, ГОСТ | DG/H-70D | 0...100 кПa | 0...250 кПa | 0-10В, 4...20мA,
электронный переключатель | с дисплеем | СЕ, ГОСТ |
|
|
Качество продукта "Made in Germany"
|
|
