Рукавный фильтр с циклонным входом РЦИЭ-Н производительностью 1000-6000 м3/час

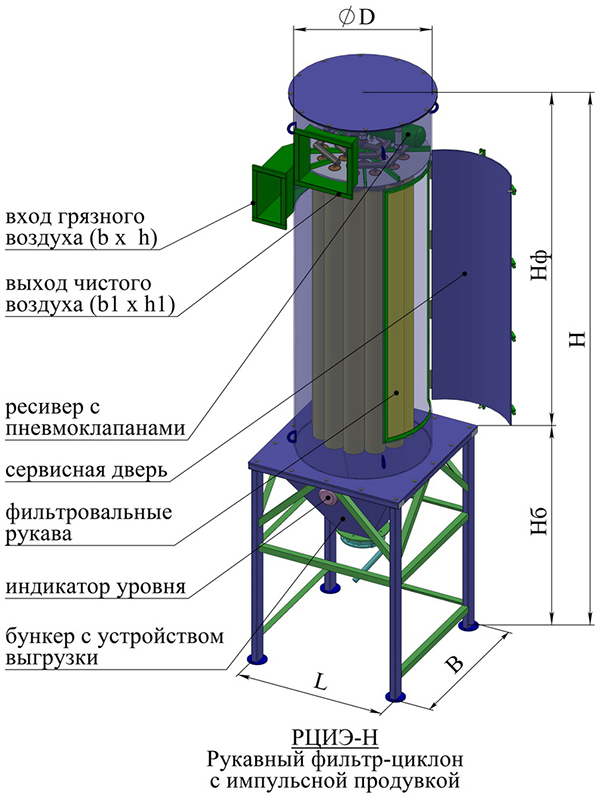

Принцип работы рукавного фильтра РЦИЭ-Н

Запыленный воздух по воздуховоду поступает в рукавный фильтр, в камеру "запыленного" воздуха, затем проходит сквозь фильтрующую ткань внутрь рукава. При этом частицы пыли задерживаются на наружной поверхности фильтрующего рукава, а очищенный воздух поступает в камеру "чистого" воздуха и отводится из фильтра.

К камере "запыленного" воздуха подключен ресивер сжатого воздуха с электромагнитными клапанами. Сжатый воздух из ресивера через электромагнитные клапана поступает в продувочные трубы. Пыль сбивается с поверхности рукавов импульсами сжатого воздуха, осыпается в бункер и через устройство выгрузки удаляется из фильтра.





Фильтроциклон РЦИЭ-Н производительностью от 1000 до 6000 м3/час специально разработан для местных небольших систем аспирации на пищевых производствах, участках металлообработки и шлифования, небольших фасовках и т.п. Отличается компактными размерами, невысокой ценой, простотой и надежностью конструкции, выпускается также со встроенным вентилятором. Специально разработано взрывозащищенное исполнение для мукомольных и кондитерских производств.

2 ступени очистки
1) циклонный вход, отделяющий 70-80% пыли, включая абразивные частицы и искры;
2) фильтрующие рукава, обеспечивающие очистку воздуха до остаточной концентрации 2...20 мг/м3 (в зависимости от фильтрующего материала).

Автоматическая регенерация импульсной продувкой
РЦИЭ-Н
имеет встроенный механизм регенерации фильтрующих рукавов импульсной продувкой сжатым воздухом. Управление импульсной продувкой производится в автоматическом режиме цифровым программируемым контроллером с ЖК-дисплеем, позволяющим оперативно и гибко настраивать параметры регенерации фильтровальных рукавов. Блок импульсной продувки фильтровальных рукавов размещен внутри фильтра, в камере чистого воздуха, что обеспечивает дополнительную защиту пневмоклапанов и не допускает их загрязнения.

Особенности фильтроциклона РЦИЭ-Н



1. Циклонный вход загрязненного воздуха, выполняющий первичную сепарацию пыли и снижающий нагрузку на фильтровальные рукава.

2. Оригинальное "сотовое" расположение рукавов в корпусе фильтра, позволяющее плотнее упаковать рукава и получить фильтр большей производительности при меньших габаритах.

3. Формирование импульса сжатого воздуха для регенерации рукавов осуществляется соленоидными клапанами импортного производства (ASCO, SMC, TORK). Клапаны характеризуются длительным сроком службы: не менее 1 000 000 срабатываний.

4. Направление запыленного воздуха внутри фильтра происходит сверху вниз, что снижает пылевую нагрузку на фильтровальную ткань, уменьшает риск налипания пыли на рукава и облегчает их регенерацию.

5. Обслуживание фильтра сбоку (не требуется место над фильтром). Большая удобная сервисная дверь облегчает контроль состояния камеры запыленного воздуха и фильтровальных рукавов, а также обеспечивает легкую чистку фильтра и замену рукавов.

6. Варианты исполнения фильтра:
- взрывозащищенное;
- высокотемпературное;
- силосное (без бункера);
- оснащение различными устройствами выгрузки бункера (ручной затвор, шнек, шлюзовой перегрузчик).

7. Возможно нестандартное исполнение:
- изменение высоты фильтра;
- изменение ориентации патрубков входа и выхода воздуха.





Область применения

  • Мукомольное производство
  • Химическая и пищевая промышленность
  • Аспирация силосных башен
  • Производство сухих строительных смесей, цемента, извести и гипса
  • Деревообрабатывающая промышленность и производство ДСП
  • Черная металлургия, сталелитейная промышленность
  • Литейное производство
  • Цветная металлургия
  • Камеры сгорания, очистка дымовых газов, сухая сорбция




Технические характеристики фильтроциклона РЦИЭ-Н
Модель
РЦИЭ-Н3
РЦИЭ-Н6
РЦИЭ-Н9
РЦИЭ-Н18
Максимальная производительность по воздуху, м3
1000
2000
3000
6000
Площадь фильтрации, м2
3
6
9
18
Гидравлическое сопротивление, Па
до 2000
до 2000
до 2000
до 2000
Максимальная концентрация на входе в фильтр, г/м3
500
500
500
500
Концентрация пыли на выходе из фильтра, не более, мг/м3
20
20
20
20
Давление сжатого воздуха, бар
5÷8
5÷8
5÷8
5÷8
Расход сжатого воздуха, л/мин
30
30
60
60

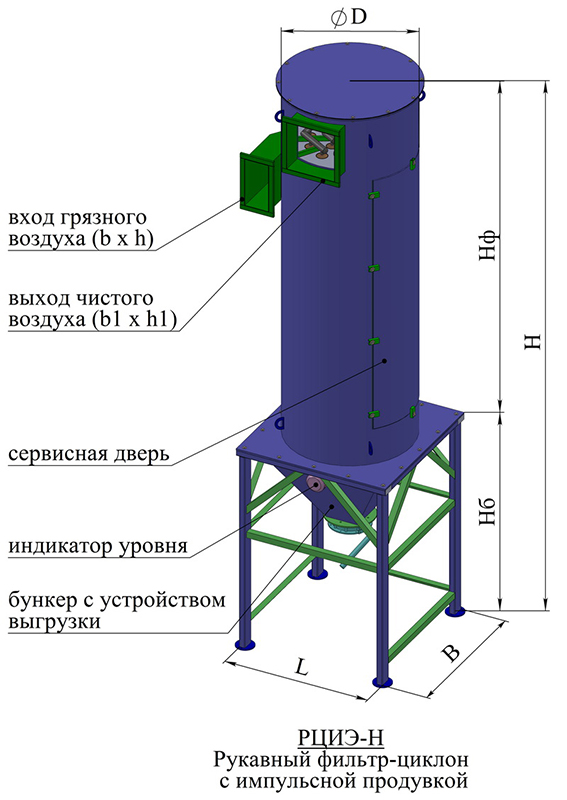

Диаметр фильтра D, мм
720
720
1020
1020
Высота фильтра с бункером H, мм *
3700
4700
3700
4700
Высота фильтровальной части Hф, мм *
2000
3000
2000
3000
Высота бункера Hб, мм *
1700
1700
1700
1700
Длина L, мм
1250
1250
1250
1250
Ширина B, мм
1250
1250
1250
1250



* - Размер согласовывается при заказе. Размеры могут быть изменены изготовителем при условии сохранения технических характеристик изделия.







Представленная на сайте информация носит ознакомительный характер, не претендует на полноту и охватывает общие характеристики оборудования. За более подробной информацией, техническими характеристиками оборудования и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.

Мы осуществляем проектирование систем аспирации, консультации, подбор, поставки оборудования, гарантийное, послегарантийное и сервисное обслуживание.
