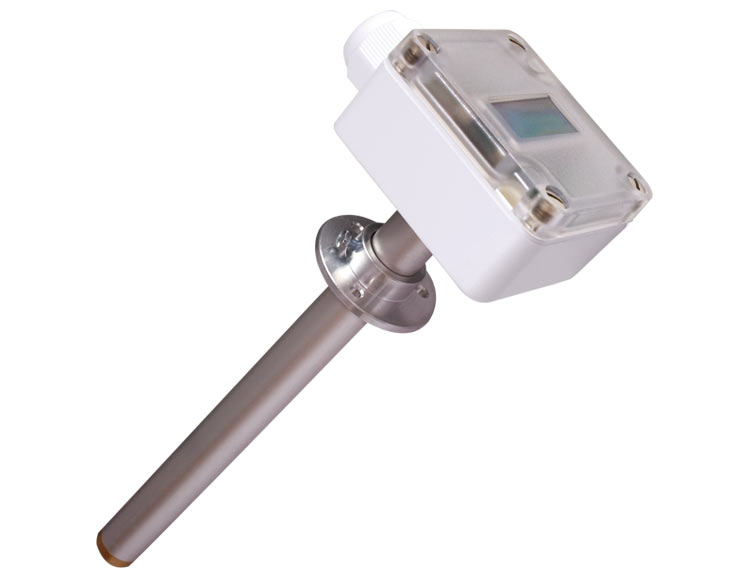

RKFTP/A - Канальный датчик отн. влажности с пассивным температурным измерительным элементом, IP65. FuehlerSysteme (Германия).

Модель RKFTP/A применяется для контроля температуры и относительной влажности в канале. С помощью монтажного фланца, поставляемого в комплекте, датчик может крепится непосредственно в резервуаре или трубе, например в воздуховоде. Канальная трубка (d=16 мм) и монтажный фланец, поставляемый в комплекте, сделаны из алюминия. Каждый прибор этой серии проходит 2-дневное испытание на заводе-изготовителе.

Датчик имеет 1 активный измерительный канал для измерения относительной влажности 0...10В. Канал измерения температуры представлен пассивным элементом. Прибор не предусматривает обработку этого пассивного элемента. Он может быть измерен на соответствующих клеммах и преобразован в последствии в сигнал 0...10В или 0...20мА с помощью преобразователя или контроллера.

Широкий выбор измерительных элементов: Pt100, Pt1000, Ni1000, Ni1000 TK5000, NTC 1,8k, LM235Z, NTC 20k, NTC 10k.
Диапазон измерения относительной влажности: 0...100%. Выход отн. влажности: 0...10В. Диапазон измерения температуры определяется измерительным элементом. Прибор рассчитан для работы с напряжением питания 15... 36В пост. тока.

Качество продукта "Made in Germany"

Относительная влажность:


Диапазон измерения:	0...100% относительной влажности
Погрешность:	< 3% отн. влажности (при 20°C в диапазоне 40%...60% отн. влажности, в остальных < 5% отн. влажности)
Долговременная стабильность:	+1%/год
Выход относительной влажности 0-10 В:	0-10 В (с выходом напряжения, R < 0,1мА)
Температурная зависимость при 55% относительной влажности:	< 0.02% относительной влажности/°C

Температура:


Температурный измерительный элемент:	пассивный элемент сопротивления Pt100, Pt500, Pt1000, Ni1000, KTY, NTC, LM235Z (другие по запросу)
Погрешность:	< 0.3К (в диапазоне 10:40°C , в остальных < 0.5К)

Общие характеристики:


Напряжение питания:	24В AC/DC (+/- 10%)
Потребление тока:	10 мА
Электрическое подключение:	винтовой зажим, диаметр кабеля до 1.5 мм
Корпус/цвет:	пластиковый/белый

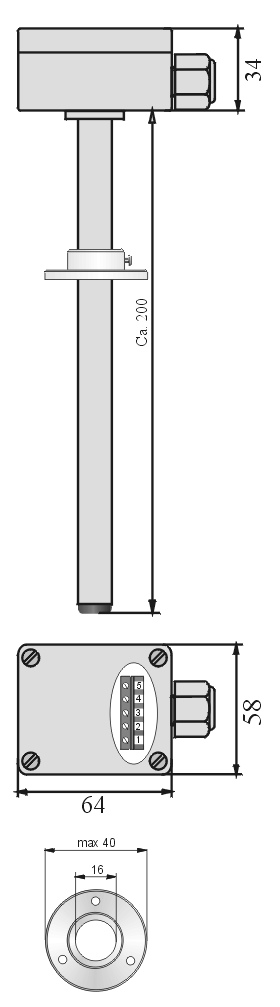

Канальная трубка:	алюминий, внешний диаметр 16 мм, длина около 200 мм
Класс защиты:	IP65 (серия электроники), для устройств с дисплеем IP30
Электромагнитная совместимость:	EN 61326-1997 +A1-1998 +A2-2001 (CE) по DIN EN 61010 часть 1
Рабочая температура электроники:	0...+50°C
Рабочая температура изм. элемента:	-20...+80°C
Рабочий диапазон относительной влажности:	0...99% относительной влажности
Температура хранения:	0...+50°C
Скорость потока:	< 2 м/с
Защита измерительного элемента:	измерительный элемент защищен фильтром из нерж. стали (навинчивающимся)
Испытания:	2-дневные испытания до поставки на заводе-изготовителе
Дисплей:	Доступны модели с ЖК дисплеем для отображения в реальном времени измеренных значений влажности

Модель	Выход отн. влажности	Выход температуры	Напряжение питания	Дисплей	Сертификат


RKFTP/A-U10	0-10В	Pt100	24В AC/DC	Без дисплея	СЕ, ГОСТ
RKFTP/A-U10D	0-10В	Pt100	24В AC/DC	С дисплеем	СЕ, ГОСТ
RKFTP/A-U20	0-10В	Pt1000	24В AC/DC	Без дисплея	СЕ, ГОСТ
RKFTP/A-U20D	0-10В	Pt1000	24В AC/DC	С дисплеем	СЕ, ГОСТ
RKFTP/A-U30	0-10В	Ni1000	24В AC/DC	Без дисплея	СЕ, ГОСТ
RKFTP/A-U30D	0-10В	Ni1000	24В AC/DC	С дисплеем	СЕ, ГОСТ
RKFTP/A-U40	0-10В	Ni1000TK5000	24В AC/DC	Без дисплея	СЕ, ГОСТ
RKFTP/A-U40D	0-10В	Ni1000TK5000	24В AC/DC	С дисплеем	СЕ, ГОСТ
RKFTP/A-U50	0-10В	NTC1,8k	24В AC/DC	Без дисплея	СЕ, ГОСТ
RKFTP/A-U50D	0-10В	NTC1,8k	24В AC/DC	С дисплеем	СЕ, ГОСТ
RKFTP/A-U60	0-10В	NTC10k	24В AC/DC	Без дисплея	СЕ, ГОСТ
RKFTP/A-U60D	0-10В	NTC10k	24В AC/DC	С дисплеем	СЕ, ГОСТ
RKFTP/A-U70	0-10В	NTC20k	24В AC/DC	Без дисплея	СЕ, ГОСТ
RKFTP/A-U70D	0-10В	NTC20k	24В AC/DC	С дисплеем	СЕ, ГОСТ
RKFTP/A-U80	0-10В	LM235Z	24В AC/DC	Без дисплея	СЕ, ГОСТ
RKFTP/A-U80D	0-10В	LM235Z	24В AC/DC	С дисплеем	СЕ, ГОСТ

Качество продукта "Made in Germany"

За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
