RKFT/A - Канальный датчик относительной влажности и температуры, активный, IP65. FuehlerSysteme (Германия).

Датчик имеет 2 активных измерительных канала: канал измерения относительной влажности и канал измерения температуры. Измерительный прибор регистрирует температуру и относительную влажность воздуха окружающей среды с помощью емкостного сенсора. Датчик преобразует эти измерения в стандартизированные сигналы на 2 выходах, которые готовы к дальнейшей обработке.

Диапазон измерения: 0...100% отн. влажности. Диапазоны измерения температуры: 30...+70°C, -20...+80°C, 0...+50°C, 0...+100°C (диапазон задается DIP-переключателем на электронной плате прибора). Датчик поставляется с выходом тока или напряжения: 0...10В (3-х провод.) или 4...20мА (2-х провод.). Прибор рассчитан для работы с напряжением питания 15... 36В пост. тока.

Сенсорный элемент защищен фильтром, который может сниматься для чистки. С помощью монтажного фланца, поставляемого в комплекте, датчик может крепится непосредственно в резервуаре или трубе, например в воздуховоде. Канальная трубка (d=16 мм) и монтажный фланец, поставляемый в комплекте, сделаны из алюминия. Каждый прибор этой серии проходит 2-дневное испытание на заводе-изготовителе.

Качество продукта "Made in Germany"

Относительная влажность:


Диапазон измерения:	0...100% относительной влажности
Погрешность:	< 3% отн. влажности (при 20°C в диапазоне 40%...60% отн. влажности, в остальных < 5% отн. влажности)
Долговременная стабильность:	+1% / год
Выход относительной влажности 0-10В:	0-10В (с выходом напряжения, R < 0,1мА)
Выход относительной влажности 4...20 мА:	4...20 мА (с выходом тока, сопротивление < 500 Ом)
Температурная зависимость при 55% отн. влажности:	< 0.02% отн. влажности/ °C (с выходом напряжения)
Температурная зависимость при 55% отн. влажности:	< 0.04% отн. влажности/ °C (с выходом тока)

Температура:


Диапазон измерения:	-30...+70°C, -20...+80°C, 0...+50°C, 0...+100°C задается DIP-переключателем на электронной плате прибора
Погрешность:	< 0.3К (в диапазоне 40...60°C , в остальных < 0.5К)
Выход температуры 0-10В:	0-10В (с выходом напряжения, R < 0,1мА)
Выход температуры 4...20 мА:	4...20 мА (с выходом тока, сопротивление < 500 Ом)
Погрешность температуры при 20°C:	< 0.05°C/ 10К (с выходом напряжения)
Погрешность температуры при 20°C:	< 0.07°C/ 10К (с выходом тока)

Общие характеристики:


Напряжение питания 0-10В:	24В AC/DC (+/- 10%)
Напряжение питания 4...20мA:	15...36В постоянного тока
Потребление тока 0-10В:	10 мА (с выходом напряжения)
Потребление тока 4:20 мА:	до 40 мА (с выходом тока)
Электрическое подключение:	винтовой зажим, диаметр кабеля до 1.5мм
Корпус/цвет:	пластиковый/ белый (RAL 9010)

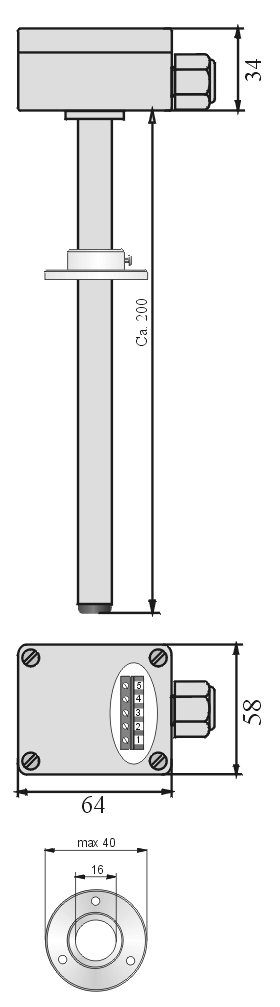

Канальная трубка:	алюминий, внешний диаметр 16мм, длина около 200мм
Класс защиты:	IP65
Электромагнитная совместимость:	EN 61326-1997 +A1-1998 +A2-2001 (CE) по DIN EN 61010 часть 1
Рабочая температура электроники:	0...+50°C
Рабочая температура измерительного элемента:	-20...+80° C
Рабочий диапазон относительной влажности:	0...99% относительной влажности
Скорость потока:	< 2 м/с
Температура хранения:	0...+50° С
Защита измерительного элемента:	измерительный элемент защищен фильтром (навинчивающимся)
Испытания:	2-дневные испытания до поставки на заводе-изготовителе
Дисплей:	Доступны модели с ЖК дисплеем для отображения в реальном времени измеренных значений влажности и температуры

Модель	Напряжение питания	Выход отн. влажности	Выход температуры	Дисплей	Сертификат


RKFT/A-I	15...36В DC	4...20мA	4...20мA	Без дисплея	СЕ, ГОСТ
RKFT/A-ID	15...36В DC	4...20мA	4...20мA	С дисплеем	СЕ, ГОСТ
RKFT/A-U	24В AC/DC	0-10В	0-10В	Без дисплея	СЕ, ГОСТ
RKFT/A-UD	24В AC/DC	0-10В	0-10В	С дисплеем	СЕ, ГОСТ

Качество продукта "Made in Germany"

За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
