RAF(H)/A - Особо точный датчик относительной влажности наружного воздуха, IP65 (-20...+50°C)
RAF(H)/A - Особо точный датчик относительной влажности наружного воздуха, IP65



Измерительный прибор регистрирует относительную влажность воздуха окружающей среды с помощью емкостного сенсора. Датчик преобразует эти измерения в стандартизированный сигнал выхода, который готов к дальнейшей обработке. Прибор рассчитан для работы с напряжением питания 15... 36В постоянного тока. Прибор разработан для наружного применения при температуре от -20 до +50°C.

Диапазон измерения: 0...100% относительной влажности. Датчик поставляется с выходом тока или напряжения: 0...10В (3-х проводное подключение) или 4...20мА (2-х проводное подключение).
Погрешность прибора: < 2% относительной влажности (при 20°C в диапазоне 30%...70% относительной влажности, в остальных случаях < 3% относительной влажности)

Сенсорный элемент защищен фильтром, который может сниматься для чистки. Каждый прибор этой серии проходит 2-дневное испытание на заводе-изготовителе. Точность измерения датчика относительной влажности RAF(H)/A подтверждается фабричным свидетельством калибровки.



Качество продукта "Made in Germany"





Технические характеристики:
Диапазон измерения:
0...100% относительной влажности
Напряжение питания 0-10В:
24В AC/DC (+/- 10%)
Напряжение питания 4...20мA:
15...36В постоянного тока
Погрешность:
< 2% r.H. (в диапазоне 30%...70% относительной влажности при 20°C, в остальных < 3% относительной влажности)
Долговременная стабильность:
+1% / год
Выход относительной влажности:
0-10 В (для моделей с выходом напряжения, R < 0,1 мА)
Выход относительной влажности:
4...20 мA (для моделей с выходом тока, сопротивление < 500 Ом)
Потребление тока для моделей с выходом 0-10 В:
10 мА
Потребление тока для моделей с выходом 4...20 мA:
до 20 мА
Температурная зависимость при 55% r.H.:
< 0,02% r.H. / °C (для моделей с выходом 0-10 В)
Температурная зависимость при 55% r.H.:
< 0,04% r.H. / °C (для моделей с выходом 4...20 мA)



Общие характеристики:
Класс защиты:
IP65 (серия электроники), для моделей с дисплеем IP30
Электрическое подключение:
винтовой зажим, диаметр кабеля до 1.5 мм
Корпус/цвет:
пластиковый/белый
Канальная трубка:
алюминий, внешний диаметр 16 мм, длина около 200 мм
Электромагнитная совместимость:
EN 61326-1997 +A1-1998 +A2-2001 (CE) по DIN EN 61010 часть 1
Рабочая температура электроники:
0...+50°C
Рабочая температура измерительного элемента:
-20...+50°C
Рабочий диапазон относительной влажности
0...99% относительной влажности r.H.
Скорость потока:
< 2 м/с
Температура хранения:
0...+50°C
Защита измерительного элемента:
фильтр из нержавеющей стали, навинчиваемый
Испытания:
2-дневные испытания до поставки на заводе-изготовителе
Дисплей:
Доступны модели с ЖК-дисплеем для отображения измеренных значений относительной влажности в реальном времени.



Модели:
Модель
Напряжение питания
Относительная влажность
Выход
Дисплей
Сертификат
RAF(H)/A-I
15...36В DC
0...100%
4...20 мA
Без дисплея
СЕ, ГОСТ
RAF(H)/A-ID
15...36В DC
0...100%
4...20 мA
С дисплеем
СЕ, ГОСТ
RAF(H)/A-U
24В AC/DC
0...100%
0-10В
Без дисплея
СЕ, ГОСТ
RAF(H)/A-UD
24В AC/DC
0...100%
0-10В
С дисплеем
СЕ, ГОСТ





Электрическая схема подключения

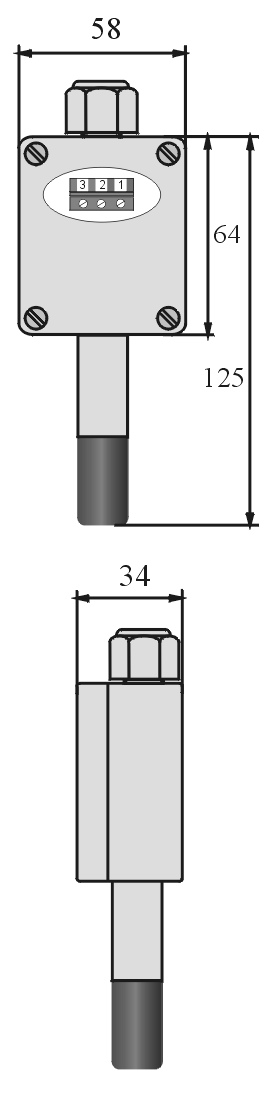

Чертеж с размерами





Качество продукта "Made in Germany"
