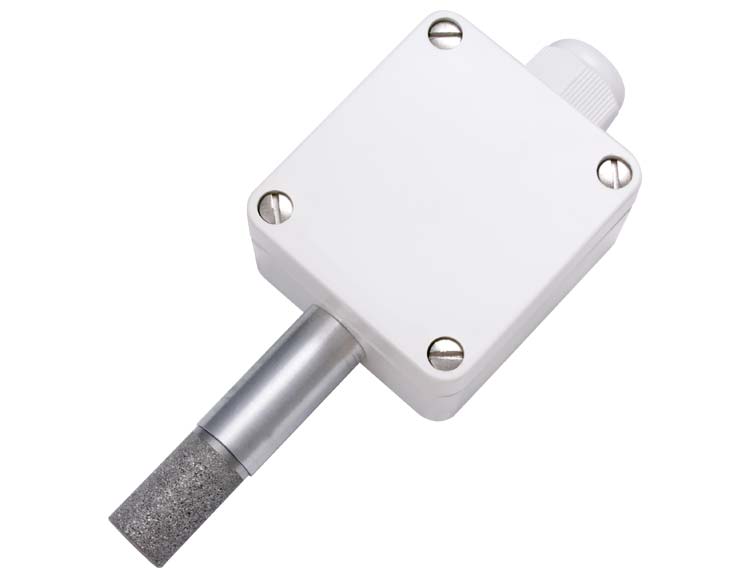

AAF/A - Наружный датчик абсолютной влажности и температуры, IP65 (-20...80°C). FuehlerSysteme (Германия).

Датчик абсолютной влажности и температуры AAF/A разработан специально для наружного применения. Измерительный прибор регистрирует относительную влажность и температуру воздуха окружающей среды в канале с помощью емкостного сенсора. На основе этих данных рассчитывается абсолютная влажность.
Датчик преобразует измерения абсолютной влажности и температуры в стандартизированный сигнал выхода, который готов к дальнейшей обработке. Прибор рассчитан для работы с напряжением питания 15... 36 В постоянного тока. Сенсорный элемент защищен фильтром из нержавеющей стали. Каждый прибор этой серии проходит 2-дневное испытание на заводе-изготовителе.

2 канала измерения: 0...10В для вычисленной абсолютной влажности, 0...10В для измеренной температуры.

Абсолютная влажность (вычисленная): 0...10 В, соответствует 0...50 г/м3 (R < 1 мА).
Диапазон измерения температуры: -20...+80°C.
Диапазон относительной влажности: 0...100% r.H.

Качество продукта "Made in Germany"

Абсолютная влажность (вычисленная):


Абсолютная влажность:	0-10 В соответствует 0...50 г/м3 (R < 0,1мА)
Погрешность:	< 1 г/м3 (при 20°C в диапазоне 30%...70% относительной влажности)

Относительная влажность r.H.:


Диапазон измерения:	0...100% относительной влажности r.H.
Погрешность:	< 3% r.H. (в диапазоне 30%...70% относительной влажности при 20°C, в остальных < 5% относительной влажности)
Долговременная стабильность:	+1% / год
Температурная зависимость при 55% r.H.:	< 0.02% относительной влажности/ °C

Канал измерения температуры воздуха:


Диапазон измерения температуры воздуха:	-20...+80°C
Погрешность:	< 0.3К (в диапазоне 10...40°C, в остальных < 0.5К)
Выход температуры:	0-10 В ( R < 0,1 мА)
Точность измерения температуры при 20°C:	< 0.05°C / 10К

Общие характеристики:


Напряжение питания:	24В AC/DC (+/- 10%)
Потребление тока:	10мА
Электрическое подключение:	винтовой зажим, диаметр до 1.5 мм
Корпус/цвет:	пластиковый/ белый

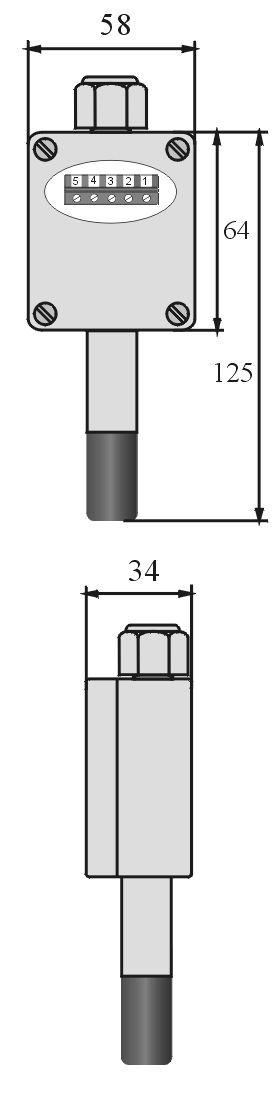

Канальная трубка:	алюминий, внешний диаметр 16 мм, длина около 200 мм
Класс защиты:	IP65 (серия электроники), для моделей с дисплеем IP30
Электромагнитная совместимость:	EN 61326-1997 +A1-1998 +A2-2001 (CE) по DIN EN 61010 часть 1
Рабочая температура электроники:	0...+50°C
Рабочая температура изм. элемента:	-20...+80°C
Рабочий диапазон отн. влажности:	0...99% относительной влажности
Температура хранения:	0...+50°C
Скорость потока:	< 2 м/с
Защита измерительного элемента:	фильтр из нержавеющей стали, заполненный спрессованным влагопроводящим порошком, навинчиваемый
Испытание:	2-дневные испытания до поставки на заводе-изготовителе
Дисплей:	Доступны модели с ЖК-дисплеем для отображения измеренных значений температуры и точки росы в реальном времени.

Модель	Напряжение питания	Выход абсолютной влажности	Выход температуры	Дисплей	Сертификат


AAF/A-U	24В AC/DC	0-10 В	0-10 В	Без дисплея	СЕ, ГОСТ
AAF/A-UD	24В AC/DC	0-10 В	0-10 В	С дисплеем	СЕ, ГОСТ

Качество продукта "Made in Germany"

За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
