ZT/E - Погружные гильзы для датчиков температуры





Под наименованием ZT/E вы найдете отдельные комплектующие детали для крепления датчика температуры. Погружные гильзы подразделяются на латунные и из нержавеющей стали. В зависимости задачи вы можете подобрать погружную гильзу необходимой длины (возможно индивидуальное исполнение).
Измерительные зонды датчиков температуры предназначенны для использования в неагрессивных средах с нагрузкой давления до 16 бар и температурой окружающей среды до 150°C. Погружные гильзы из нержавеющей стали расширяют область применения датчиков температуры и позволяют использовать их в более широком диапозоне давлений до 40 бар и в температурном диапазоне до 600°C.

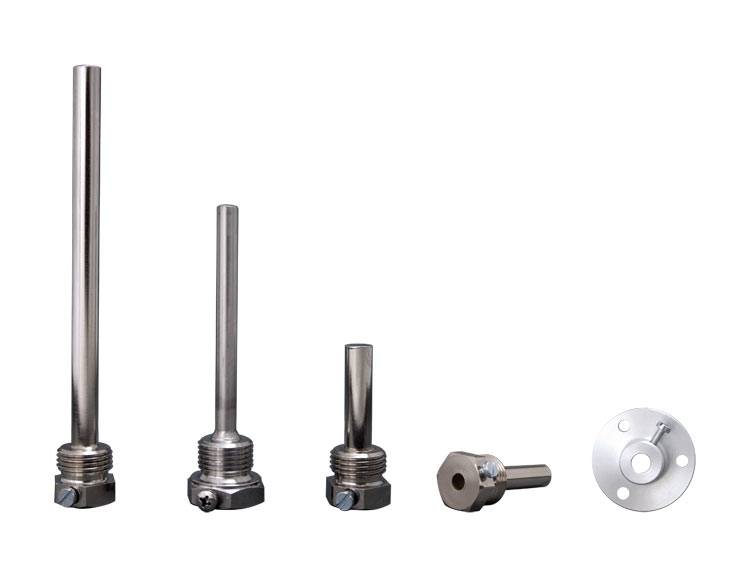

ZT/E-MS - Латунные погружные гильзы
ZT/E-ES - Погружная гильза из нержавеющей стали (VA 1.4571)
ZT/E-MF - Монтажный фланец

Качество продукта "Made in Germany"





Технические характеристики:
ZT/E-MS Латунные погружные гильзы:
Диапазон давления:Pmax 16 бар, латунная погружная гильза (никелированная)
Давление разрыва:> 16 бар
Рабочая температура:до +150°C
Подсоединение:коннектор с резьбой SW22
Соединительная резьба:G 1/2 (включая стопорный винт)
Внутренний диаметр:6,5 мм
Внешний диаметр:10 мм



ZT/E-ES Погружная гильза из нерж. стали 1.4571:
Диапазон давления:Pmax 40 бар, гильза из нерж. стали (материал 1.4571)
Давление разрыва:> 40 бар
Рабочая температура:до +600 °C
Подсоединение:коннектор с резьбой SW27
Соединительная резьба:G 1/2 (включая стопорный винт)
Внутренний диаметр:6,5 мм
Внешний диаметр:9 мм



Монтажный фланец ZT/E-MF:
Размер монтажного фланца:внутренний диаметр=6.5 мм, внешний диаметр= 40 мм
Монтаж:2-х дырочное крепление, включая стопорный винт
Материал монтажного фланца:Алюминий



Модели:
Модель
Материал
Длина
Tmax
Pmax
ZT/E-ES0.5
нерж.сталь
50 мм
600°C
40 бар
ZT/E-ES1
нерж.сталь
100 мм
600°C
40 бар
ZT/E-ES1.5
нерж.сталь
150 мм
600°C
40 бар
ZT/E-ES2
нерж.сталь
200 мм
600°C
40 бар
ZT/E-ES2.5
нерж.сталь
250 мм
600°C
40 бар
ZT/E-ES3
нерж.сталь
300 мм
600°C
40 бар
ZT/E-ES3.5
нерж.сталь
350 мм
600°C
40 бар
ZT/E-ES4
нерж.сталь
400 мм
600°C
40 бар
ZT/E-MF
Алюминий
-
-
-
ZT/E-MS0.5
латунь
50 мм
150°C
16 бар
ZT/E-MS1
латунь
100 мм
150°C
16 бар
ZT/E-MS1.5
латунь
150 мм
150°C
16 бар
ZT/E-MS2
латунь
200 мм
150°C
16 бар
ZT/E-MS2.5
латунь
250 мм
150°C
16 бар
ZT/E-MS3
латунь
300 мм
150°C
16 бар
ZT/E-MS3.5
латунь
350 мм
150°C
16 бар
ZT/E-MS4
латунь
400 мм
150°C
16 бар

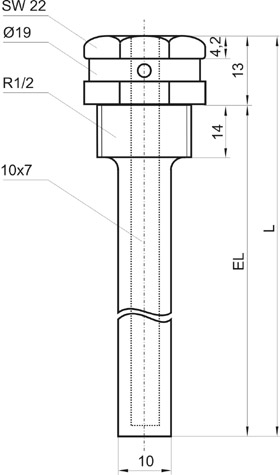

Чертеж с размерами



Качество продукта "Made in Germany"



За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
