Термометр сопротивления MM/E определяет среднюю температуру в сечении климатического канала. Применяется для качественного контроля температуры в газообразных средах. В отличие от предыдущей модели датчик MM/E имеет активный выход измеренной температуры. Вы можете выбрать датчик с выходом тока: 4...20 мА или напряжения: 0...10 В.
Воздушный поток в вентиляционном канале распределяется неравномерно, поэтому температура воздуха в разных точках сечения канала может различаться. Это особенно ощутимо, если точка измерения температуры находится недалеко от поворота воздушного потока или разветвления воздушной магистрали. Температура воздуха в канале может различаться в зависимости от удаления точки измерения температуры от центра сечения канала.
Обычные датчики температуры измеряют температуру с помощью измерительного элемента, установленного в кончике металлического стержня и выдают значение температуры в локальной точке сечения канала.
Датчик усредненной температуры в качестве измерительного элемента имеет кольцо из нескольких витков медного прута с защитой от окисления. Данная медная измерительная спираль монтируется с помощью фитингов в вентиляционном канале таким образом, что перекрывает практически все сечение канала. Таким образом мы имеем возможность определять усредненное значение температуры в сечении канала, что значительно повышает точность и стабильность измерений.
|
|
Качество продукта "Made in Germany"
|
|
|
|

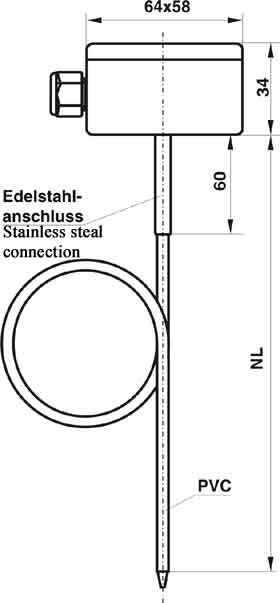

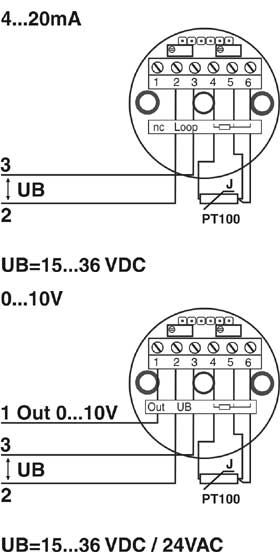

| Измерительный элемент: | Pt100 DIN B | | Напряжение питания для выхода 0-10В: | 24В AC/DC (+/- 10%) | | Напряжение питания для выхода 4...20 МA: | 15...36V DC | | Выход 0-10В: | 0-10В (3-проводное подключение), мин. установленное сопротивление 3кОм | | Выход 4...20мA: | 4...20мA (2-проводное подключение), Ra (Ом) = (Uv-14В)/0,02A | | Электромагнитная совместимость: | IEC 801 | | Диапазон измерения: | -50...+50°C, 0...50°C, 0...100°C и -20...+150°C | | Погрешность: | +/- 0,6% от изм. диапазона | | Электрическое подключение: | винтовой зажим, диаметр кабеля до 1.5мм2 | | Корпус/цвет: | пластиковый/белый | | Размер корпуса: | 64х58х36 мм | | Тип подключения | 2-х/3-х проводное | | Способ монтажа: | Максимальный радиус изгиба 35мм (опасайтесь изгиба измерительного элемента выше указанной величины), крепежные элементы заказываются отдельно | | Длина изм. элемента: | 0,4м, 3м and 6м (наружный диаметр = 6мм) | | Материал изм. элемента: | Медный проводник (с синтетическим покрытием против окисления, черного цвета) | | Аксессуары: | Монтажный фланец | | Класс защиты: | IP65 | | Температура хранения: | -30...+50°C | | Рабочая температура: | -20...+150°C | | Рабочая температура преобразователя: | -30...+70°C |
|
|
| Модель | Диапазон измерения | Выход | Длина кабеля | Сертификат |
|---|
|
| MM/E-I10/04 | -50...+50°C | 4...20 мA | 0,4 м | СЕ, ГОСТ | | MM/E-I10/3 | -50...+50°C | 4...20 мA | 3 м | СЕ, ГОСТ | | MM/E-I10/6 | -50...+50°C | 4...20 мA | 6 м | СЕ, ГОСТ | | MM/E-I20/04 | 0...+50°C | 4...20 мA | 0,4 м | СЕ, ГОСТ | | MM/E-I20/3 | 0...+50°C | 4...20 мA | 3 м | СЕ, ГОСТ | | MM/E-I20/6 | 0...+50°C | 4...20 мA | 6 м | СЕ, ГОСТ | | MM/E-I30/04 | 0...+100°C | 4...20 мA | 0,4 м | СЕ, ГОСТ | | MM/E-I30/3 | 0...+100°C | 4...20 мA | 3 м | СЕ, ГОСТ | | MM/E-I30/6 | 0...+100°C | 4...20 мA | 6 м | СЕ, ГОСТ | | MM/E-I40/04 | -20...+150°C | 4...20 мA | 0,4 м | СЕ, ГОСТ | | MM/E-I40/3 | -20...+150°C | 4...20 мA | 3 м | СЕ, ГОСТ | | MM/E-I40/6 | -20...+150°C | 4...20 мA | 6 м | СЕ, ГОСТ | | MM/E-U10/04 | -50...+50°C | 0-10В | 0,4 м | СЕ, ГОСТ | | MM/E-U10/3 | -50...+50°C | 0-10В | 3 м | СЕ, ГОСТ | | MM/E-U10/6 | -50...+50°C | 0-10В | 6 м | СЕ, ГОСТ | | MM/E-U20/04 | 0...+50°C | 0-10В | 0,4 м | СЕ, ГОСТ | | MM/E-U20/3 | 0...+50°C | 0-10В | 3 м | СЕ, ГОСТ | | MM/E-U20/6 | 0...+50°C | 0-10В | 6 м | СЕ, ГОСТ | | MM/E-U30/04 | 0...+100°C | 0-10В | 0,4 м | СЕ, ГОСТ | | MM/E-U30/3 | 0...+100°C | 0-10В | 3 м | СЕ, ГОСТ | | MM/E-U30/6 | 0...+100°C | 0-10В | 6 м | СЕ, ГОСТ | | MM/E-U40/04 | -20...+150°C | 0-10В | 0,4 м | СЕ, ГОСТ | | MM/E-U40/3 | -20...+150°C | 0-10В | 3 м | СЕ, ГОСТ | | MM/E-U40/6 | -20...+150°C | 0-10В | 6 м | СЕ, ГОСТ |
|
|
Преобразователь Температуры 0-10 В / 4...20 мА
Обзор модели на русском языке.
- 16 диапазонов измерения температуры
- выбор диапазона DIP-переключателем
- широкий выбор моделей и применений
- высокая точность измерений
- быстрый и легкий монтаж
Скачать буклет (.pdf, 1126 Кб)
|
|
Качество продукта "Made in Germany"
|
|
За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
|
|
