Продукция
MF/E - Датчик усредненной температуры с пассивным каналом измерения температуры



Термометр сопротивления MF/E определяет среднюю температуру в сечении климатического канала. Применяется для качественного контроля температуры в газообразных средах.

Воздушный поток в вентиляционном канале распределяется неравномерно, поэтому температура воздуха в разных точках сечения канала может различаться. Это особенно ощутимо, если точка измерения температуры находится недалеко от поворота воздушного потока или разветвления воздушной магистрали. Температура воздуха в канале может различаться в зависимости от удаления точки измерения температуры от центра сечения канала.

Обычные датчики температуры измеряют температуру с помощью измерительного элемента, установленного в кончике металлического стержня и выдают значение температуры в локальной точке сечения канала.
Датчик усредненной температуры в качестве измерительного элемента имеет кольцо из нескольких витков медного прута с защитой от окисления. Данная медная измерительная спираль монтируется с помощью фитингов в вентиляционном канале таким образом, что перекрывает практически все сечение канала. Таким образом мы имеем возможность определять усредненное значение температуры в сечении канала, что значительно повышает точность и стабильность измерений.

Качество продукта "Made in Germany"





Технические характеристики:
Измерительный элемент:см. табл. "Модели"
Диапазон измерения:-30...+80°C
Потребляемый ток:1 мА
Сопротивление изоляции:100 МОм, при 20°C и 500В пост. тока
Способ монтажа:Максимальный радиус изгиба 35мм (опасайтесь изгиба измерительного элемента выше указанной величины), крепежные элементы заказываются отдельно
Длина изм. элемента:0,4м, 3м and 6м (наружный диаметр = 6мм)
Материал изм. элемента:Медный проводник (с синтетическим покрытием против окисления, черного цвета)
Электрическое подключение:винтовой зажим до 1.5 мм2
Корпус/цвет:пластиковый/белый
Аксессуары:Монтажный фланец
Класс защиты:IP65
Температура хранения:-30...+50°C
Рабочая температура:-30...+80°C



Модели:
МодельИзмерительный элементДлина изм. петлиСертификат
MF/E-10/04Pt1000,4 мСЕ, ГОСТ
MF/E-10/3Pt1003 мСЕ, ГОСТ
MF/E-10/6Pt1006 мСЕ, ГОСТ
MF/E-20/04Pt10000,4 мСЕ, ГОСТ
MF/E-20/3Pt10003 мСЕ, ГОСТ
MF/E-20/6Pt10006 мСЕ, ГОСТ
MF/E-30/04Ni10000,4 мСЕ, ГОСТ
MF/E-30/3Ni10003 мСЕ, ГОСТ
MF/E-30/6Ni10006 мСЕ, ГОСТ



Электрическая схема подключения

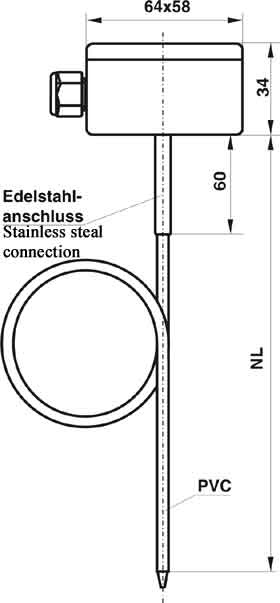

Чертеж с размерами







Качество продукта "Made in Germany"



За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
