AF2/E - Датчик температуры наружного воздуха с пассивным сопротивлением, повышенной чувствительности





Датчик температуры наружного воздуха серии AF2/E имеет прочный, устойчивый к воздействию окружающей среды корпус и предназначен для использования как снаружи, так и внутри помещений в сфере HVAC (отопление, вентиляция и климатизация). Класс защиты IP65.

Герметичный ввод для кабеля. Датчик крепится винтами на плоскую поверхность (стену). Для быстрого измерения разницы температур, измерительный элемент установлен во внешней измерительной трубке. При необходимости, возможна быстрая замена измерительного элемента.



Качество продукта "Made in Germany"







Технические характеристики:
Измерительный элемент:во внешней измерительной трубке, см. таблицу "Модели"
Диапазон измерения:-50...90°C
Измеряемый ток:1 мА
Сопротивление изоляции:100 МОм при 20°C и 500 В пост. тока
Способ подсоединения:винтовой зажим до 1.5 мм2
Кабельный ввод:М16
Тип подключения:2-х проводное
Корпус:ударостойкий пластик
Размер корпуса:64 х 58 х 36 мм
Цвет:белый
Класс защиты:IP65
Температура хранения:-30...+50 °C
Рабочая температура:-50...+90 °C





Модели:
МодельИзмерительный элемент:Сертификат
AF2/E-10Pt100CE
AF2/E-20Pt1000CE
AF2/E-30Ni1000CE
AF2/E-40Ni1000 TK5000CE
AF2/E-50NTC 1,8kCE
AF2/E-60LM235ZCE
AF2/E-70NTC 20kCE
AF2/E-80NTC 10kCE





Электрическая схема подключения

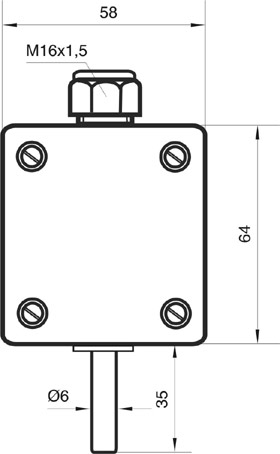

Чертеж с размерами





Качество продукта "Made in Germany"



За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
