AF1/E - Датчик температуры наружного воздуха с пассивным сопротивлением, IP65, -50...+90°C





Датчик температуры наружного воздуха серии AF1/E имеет прочный, устойчивый к воздействию окружающей среды корпус и предназначен для использования как снаружи, так и внутри помещений в сфере HVAC (отопление, вентиляция и климатизация). Класс защиты IP65.

Герметичный ввод для кабеля. Датчик крепится винтами на плоскую поверхность (стену). Измерительный элемент расположен внутри корпуса прибора. При необходимости, возможна быстрая замена измерительного элемента.



Качество продукта "Made in Germany"







Технические характеристики:
Измерительный элемент:
Pt100, Pt500, Pt1000, Ni1000, KTY, NTC, LM235Z (другие по запросу)
Диапазон измерения:
-50...+90°C
Ток измерения:
1 мА
Сопротивление изоляции:
>100 МОм, при 20°C и 500В пост. тока
Способ крепления:
Винтами к плоской поверхности
Тип подключения:
2-х проводное
Корпус:
ударопрочный пластик (полиамид)
Размер корпуса:
64х58х34,5 мм
Цвет:
белый (RAL 9010)
Электрическое подключение:
винтовой зажим до 1.5 мм2
Ввод кабеля:
гермоввод PG11
Класс защиты:
IP65
Рабочая температура:
-50...+90°C
Температура хранения:
-20...+70°C
Стандарты:
CE, ГОСТ, RoHS





Модели:
Модель
Измерительный элемент:
Сертификат
AF1/E-10
Pt100 (DIN EN 60751 Cl. B)
CE, ГОСТ
AF1/E-15
Pt500 (DIN EN 60751 Cl. B)
CE, ГОСТ
AF1/E-20
Pt1000 (DIN EN 60751 Cl. B)
CE, ГОСТ
AF1/E-30
Ni1000
CE, ГОСТ
AF1/E-40
Ni1000TK5000
CE, ГОСТ
AF1/E-60
LM235Z
CE, ГОСТ
AF1/E-70
NTC20k
CE, ГОСТ
AF1/E-80
NTC10k
CE, ГОСТ
AF1/E-81
KTY 81-110
CE, ГОСТ
AF1/E-82
KTY 81-121
CE, ГОСТ
AF1/E-83
KTY 81-210 (KTY 10-6)
CE, ГОСТ





Электрическая схема подключения

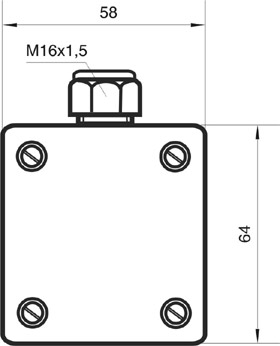

Чертеж с размерами





Качество продукта "Made in Germany"



За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
