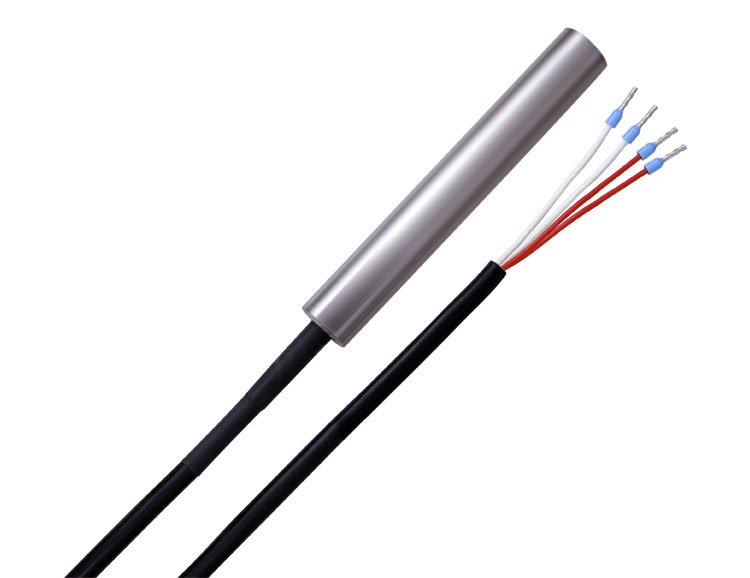

TPF2/E - Датчик температуры - Маятниковый, для измерения температуры в высоких помещениях





Датчик температуры маятникового типа TPF2/E предназначен для измерения температуры в высоких помещениях, в диапазоне -30...+105°C. Области применения многосторонни: от контроля температуры в хранилищах и конференционных залах до выставочных центров, где датчик может удобно размещаться с помощью соединительного кабеля любой длины. Широкий диапазон измерительных элементов: Pt100, Pt1000, Ni1000, KTY, NTC, LM235Z. Измерительный элемент помещен в гильзу из нержавеющей стали, обеспечивающую надежную защиту от механических повреждений и неброскую установку датчика.

Качество продукта "Made in Germany"





Технические характеристики:
Измерительный элемент:
Pt100, Pt1000, Ni1000, KTY, NTC, LM235Z (другие по запросу)
Диапазон измерения:
-30...+105°C
Потребляемый ток:
1мА
Сопротивление изоляции:
100 МОм, при 20°C и 500 В пост. тока
Соединительный кабель:
Изоляция ПВХ (концы свободны)
Длина кабеля:
стандартно от 2м до 5м (другая длина по запросу)
Защитная гильза:
гильза из нержавеющей стали, диаметр 15 мм, длина 100 мм
Тип подключения:
2, 3 или 4-х проводное подключение (клемное)
Класс защиты:
IP54
Температура хранения:
-30...+50 °C
Рабочая температура:
-30...+75 °C



Модели:
Модель
Измерительный элемент
Длина кабеля
Исполнение
изм. элемента
Сертификат
TPF2/E-10
Pt100
2 м ПВХ (4x0,25мм)
гильза
СЕ, ГОСТ
TPF2/E-20
Pt1000
2 м ПВХ (4x0,25мм)
гильза
СЕ, ГОСТ
TPF2/E-30
Ni1000
2 м ПВХ (4x0,25мм)
гильза
СЕ, ГОСТ
TPF2/E-40
Ni1000TK5000
2 м ПВХ (4x0,25мм)
гильза
СЕ, ГОСТ
TPF2/E-50
NTC1,8k
2 м ПВХ (4x0,25мм)
гильза
СЕ, ГОСТ
TPF2/E-60
LM235Z
2 м ПВХ (4x0,25мм)
гильза
СЕ, ГОСТ
TPF2/E-70
NTC20k
2 м ПВХ (4x0,25мм)
гильза
СЕ, ГОСТ
TPF2/E-80
NTC10k
2 м ПВХ (4x0,25мм)
гильза
СЕ, ГОСТ



Электрическая схема подключения

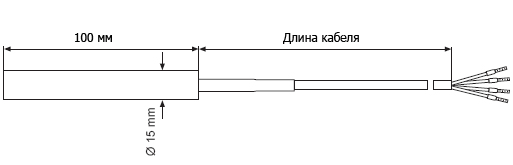

Чертеж с размерами





Качество продукта "Made in Germany"



За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
